CELLULES À 4 FILS
CELLULE DE PESÉE OU BOÎTE À BORNES

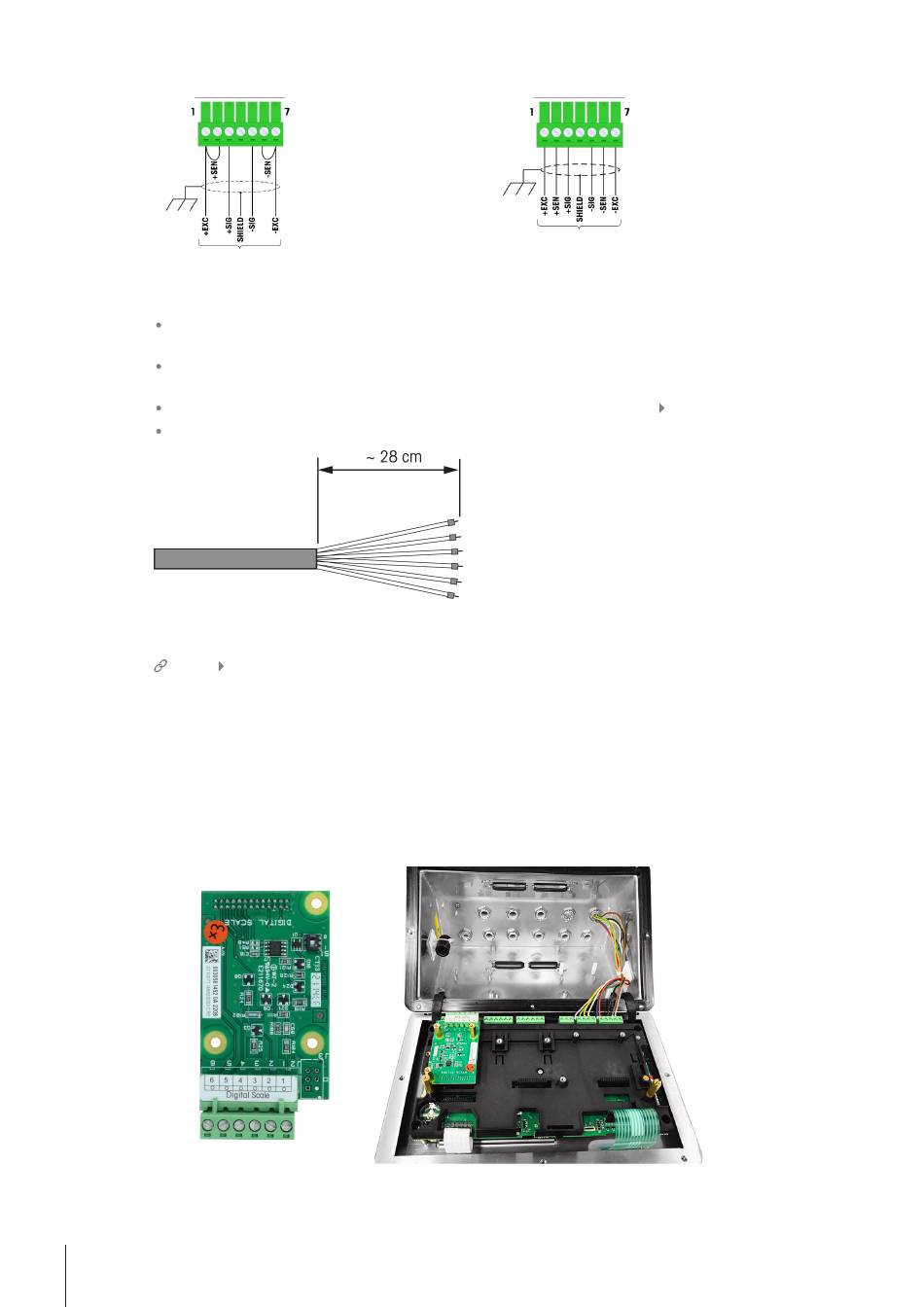

Fig. 26: Connexion de la cellule de pesée
Remarque :
Lorsque vous utilisez des cellules de pesée à 4 fils, des cavaliers doivent être placés entre les bornes +EXC
et +SEN et entre les bornes -EXC et -SEN.
Si une augmentation de la charge entraîne une diminution au niveau de l'affichage du poids, inversez les
fils de signal (+SIG et -SIG).
Installez le noyau de ferrite conformément aux instructions à la section [Ferrite page 18].
Préparez une longueur de câble d'environ 28 cm pour entrer dans l'enceinte.
Fig. 27: Longueur de câble entrant dans l'enceinte
Voir aussi à ce sujet
Ferrite page 18
2.5.3 Interface de balance numérique pour les plateformes de pesage IDNet et SICSpro ou
AJB579x-d haute précision
La carte d'option de la balance numérique du terminal fournit une alimentation et une communication à sécu-
rité intrinsèque pour les plateformes IDNet ou SICSpro haute précision, ou boîte à bornes AJB579x-d. Elle prend
en charge les bases de balance IDNet K..x-T4 (avec cellule IDNet T-Brick Ex de type T4), les bases de balance
SICSPro (par exemple, basées sur la cellule SICSPro de type MPXI) et la plateforme AJB579x-d (homologuée
ATEX/IECEx uniquement). La connexion du câble se fait sur les connecteurs J2 de la carte de la balance numé-
rique, comme indiqué dans la figure ci-dessous.
Fig. 28: Carte d'option de balance numérique pour la connexion de balances haute précision IDNet ou SICSpro (gauche),
installée (droite)
30 Installation​ ​
REMARQUES :
1. Utilisez un fil blindé à 6 conducteurs du câble
domotique (home-run).
2. Cellules simples à 4 fils : cavalier +EXC vers
+SEN et cavalier –EXC vers –SEN aux bornes du
terminal IND500x.
3. Cellules de pesée multiples à 4 fils : Cavalier
+EXC vers +SEN et cavalier –EXC vers –SEN aux
bornes d'entrée de la boîte à bornes.
4. Taille de fil : 16 AWG (1,31 mm2) max., 24
AWG (0,205 mm2) min.
CELLULES À 6 FILS
REMARQUES :
1. Utilisez un fil blindé à 6 conducteurs du
câble domotique (home-run).
2. Taille de fil : 16 AWG (1,31 mm2) max.,
24 AWG (0,205 mm2) min.
CELLULE DE PESÉE OU BOÎTE À BORNES
IND500x
