2.5.7.1 Impostazioni del ponticello dell'interfaccia in fibra ottica

Il guadagno della scheda a fibra ottica è impostato da due blocchi di ponticelli per COM4 e COM5:
W1 e W2 impostano il guadagno per COM4.
W3 e W4 impostano il guadagno per COM5.

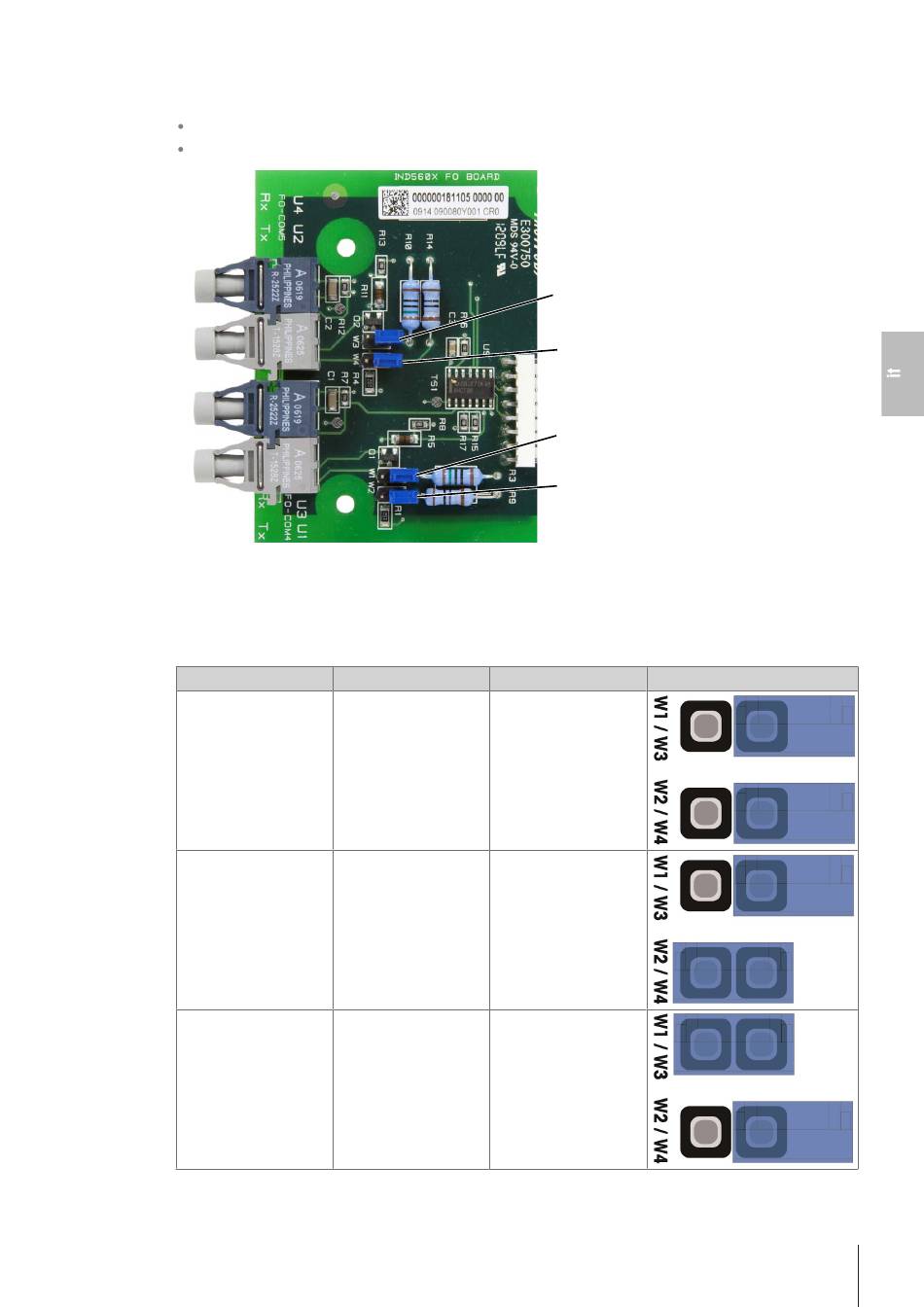

Figura 45: Ponticelli della scheda a fibra ottica di IND500x
La tabella seguente mostra l'impostazione dei ponticelli per ciascuna delle quattro opzioni di guadagno della
fibra ottica. Se la forza del segnale è insufficiente, regolare i ponticelli per aumentare il guadagno fino a rag-
giungere una comunicazione affidabile.
Opzioni di guadagno della scheda a fibra ottica
Guadagno
Più basso (predefinito)
Più basso / Medio
Più alto / Medio
IND500x
W1/W3 W2/W4
Aperto Aperto
Aperto Chiuso
Chiuso Aperto
W3
W4
W1
W2
Posizione ponticello
