A Ethernetkabel
Abbildung 35:
Weitere Informationen finden Sie in der Installationsanleitung des verwendeten Feldbus.

7.4.5 RS485-Inbetriebnahme und -Verdrahtung

7.4.5.1 Allgemeine Verdrahtungsrichtlinie für RS485
Verwenden Sie nur abgeschirmte Kabel mit Signalkabeln mit verdrillten Adernpaaren.
Beispielsweise werden die folgenden Kabel empfohlen:
• Lapp Kabel UNITRONICR BUS LD FD P A, Teilenummer 2170813 oder 2170814
• Belden 9841
Der zu verwendende Steckertyp ist 2,5 mm
Die theoretische maximale Kabellänge hängt von der Baudrate ab. Siehe die folgende Tabelle für die empfohlenen maximalen
Kabellängen.
Tabelle 20: Die RS485-Kabellängen
Baudrate (Kbit/s)
9,6
19,2
93,75
187,5
500
1500
3000–12000
Danfoss A/S © 2019.05

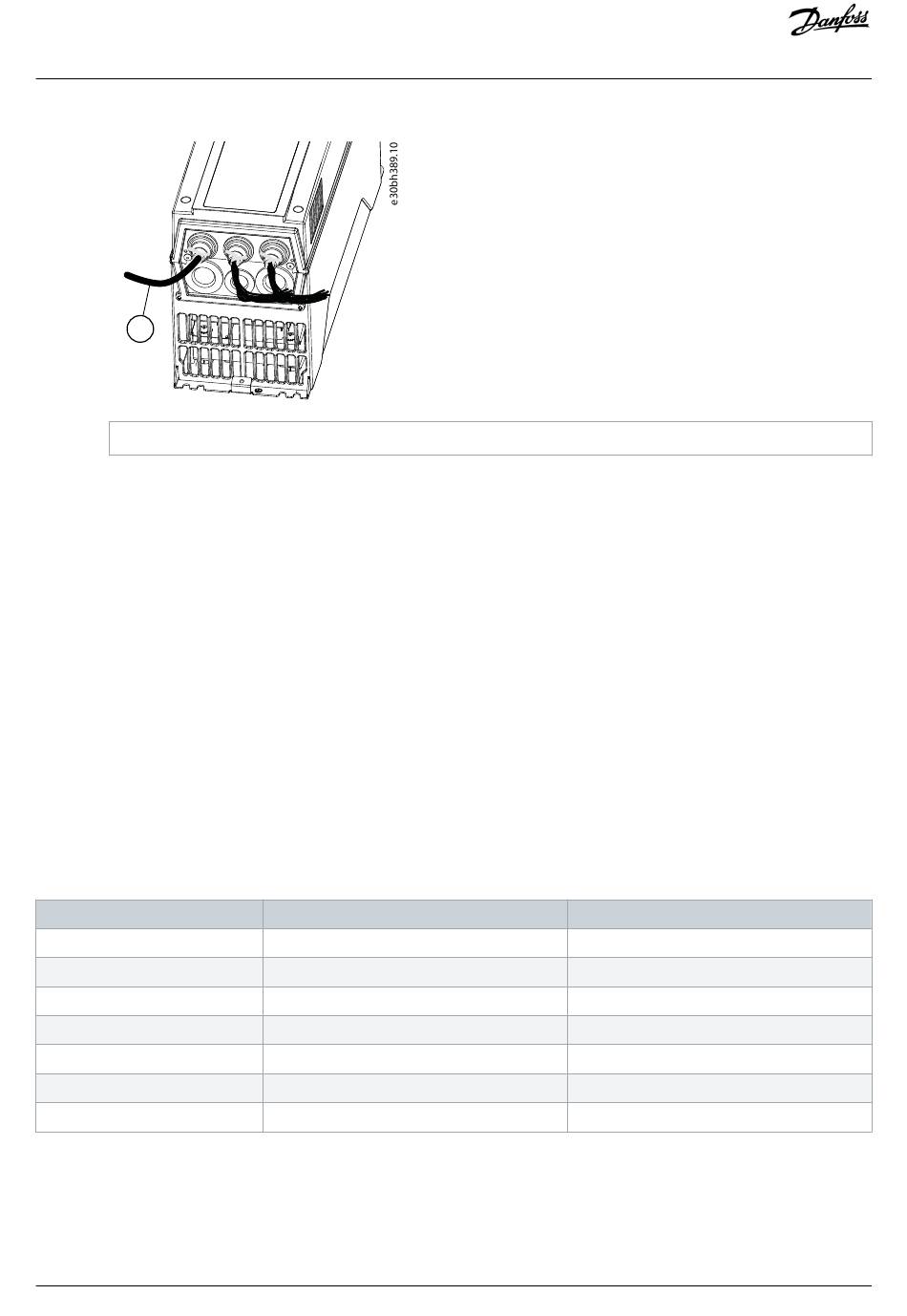

Verlegen der Ethernetkabel in IP54
2
(AWG13).
Länge der Leitung A (m)
1200
1200
1200
1000
400
200
100
Länge der Leitung B (m)
1200
1200
1200
600
200
-
-
AQ298036140958de-000101 / DPD01713| 81
Steuereinheit
