Parameterblock
Der Parameterblock wird zur Übertragung von Parametern zwischen Master und Slave verwendet. Der Datenblock besteht
aus 12 Byte (6 Wörtern) und enthält auch den Prozessblock.

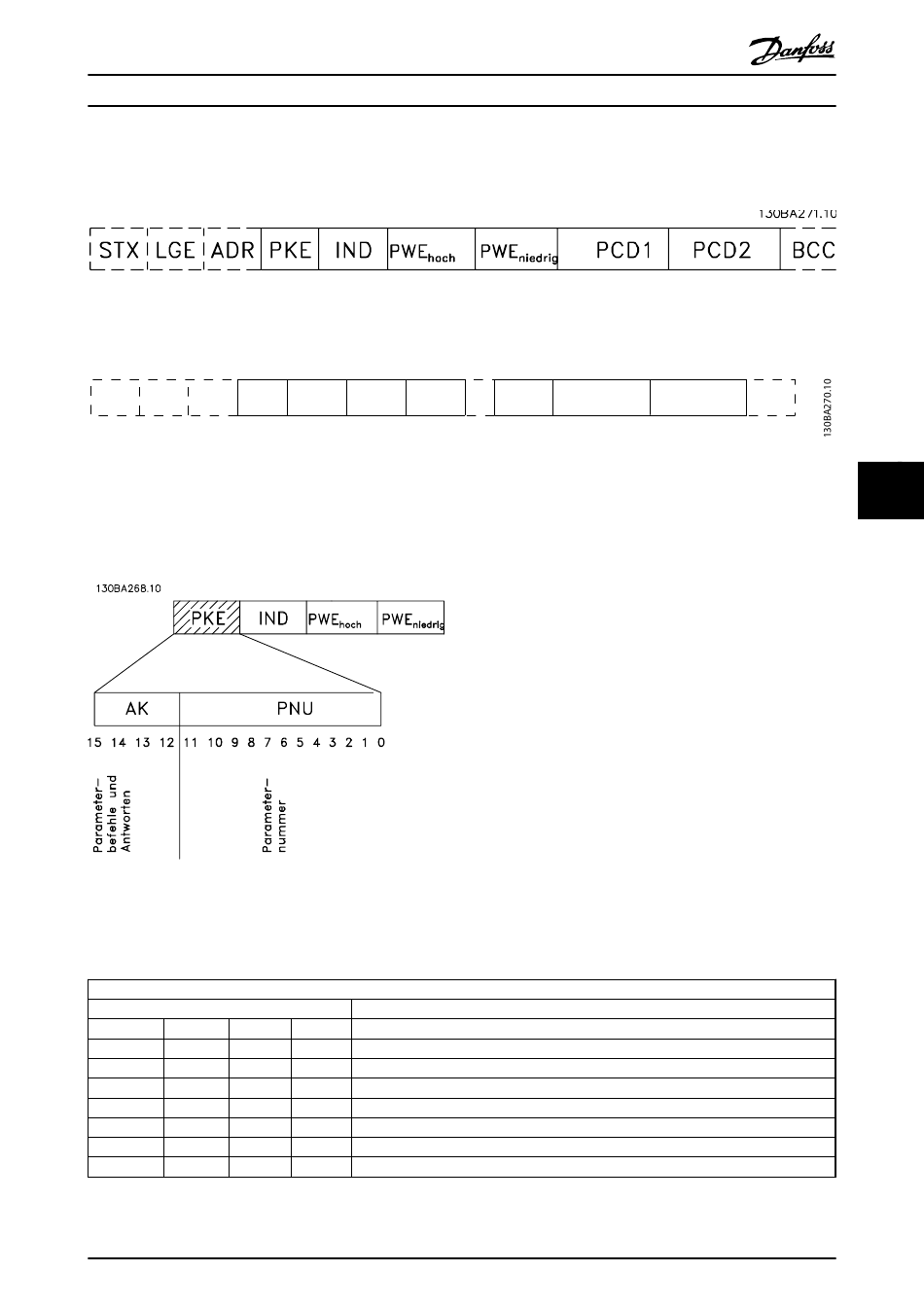

Abbildung 7.8
Textblock
Der Textblock wird zum Lesen oder Schreiben von Texten über den Datenblock verwendet.
STX LGE ADR PKE
Abbildung 7.9
7.4.7 Das PKE-Feld
Das PKE-Feld enthält zwei Unterfelder: Parameterbefehle und Antwort-AK sowie Parameternummer PNU:
Abbildung 7.10
Die Bits 12 – 15 übertragen Parameterbefehle vom Master zum Slave und geben die verarbeiteten Slave-Antworten an den
Master zurück.
Parameterbefehle Master ⇒ Slave
Bit Nr.
15 14 13
0 0 0
0 0 0
0 0 1
0 0 1
1 1 0
1 1 1
1 1 1
Tabelle 7.4
®
VLT HVAC Drive Projektierungshandbuch
IND Ch1 Ch2
Parameterbefehl
12
0 Kein Befehl
1 Parameterwert lesen
0 Parameterwert in RAM schreiben (Wort)
1 Parameterwert in RAM schreiben (Doppelwort)
1 Parameterwert in RAM und EEprom schreiben (Doppelwort)
0 Parameterwert in RAM und EEprom schreiben (Wort)
1 Text lesen/schreiben
®
MG11BB03 - VLT ist eine eingetragene Marke von Danfoss.
Chn PCD1 PCD2 BCC
7 7
