3.4.4. Kühlen: Erzeuger- oder Zubringerkreispumpe mit hydraulischer
Weiche
Die Pumpe ist in einem Erzeuger- oder Zubringerkreis
(Primärkreis) installiert, der eine hydraulische Weiche mit
Kälte versorgt. Hydraulische Weichen werden eingesetzt,
um zwei Systeme hydraulisch zu entkoppeln. Hierbei sind
zwei Zielsetzungen zu unterscheiden:
1. Die Vorlauftemperatur auf der Sekundärseite soll
eingestellt werden. Hierzu muss der Volumenstrom
auf der Primärseite gegenüber dem der Sekundärseite
entsprechend verringert werden. Die Wilo-Stratos
MAXO stellt hierfür die Regelungsart „Vorlauftemperatur
T-const." bereit.
2. Die Energie soll auch bei sinkendem Kältebedarf
möglichst ohne Absenkung der Rücklauftemperatur
übertragen werden. In diesem Fall ist es erforderlich, den
Volumenstrom auf der Primärseite dem der Sekundär-
seite anzupassen. Hierfür stellt die Wilo-Stratos MAXO
die Regelungsarten „Rücklauf ∆T-const." und Multi-Flow
Adaption bereit.
Temperaturregelung: Konstante Sekundär-Vorlauf-
temperatur T-const.
Die Vorlauftemperatur hinter der hydraulischen Weiche
(Sekundärseite) wird durch die Anpassung der Drehzahl
der Pumpe vor der hydraulischen Weiche (Primärseite) auf
den eingestellten Sollwert T = 5 °C ... 40 °C eingeregelt.
Dazu ist die Installation eines Temperaturfühlers (PT1000
oder aktiver Fühler mit strom- oder spannungsgeführtem
Signal) im Sekundärvorlauf erforderlich. Die Verbindung
zur Pumpe erfolgt über einen der beiden analogen Ein-
gänge.
T
1
T

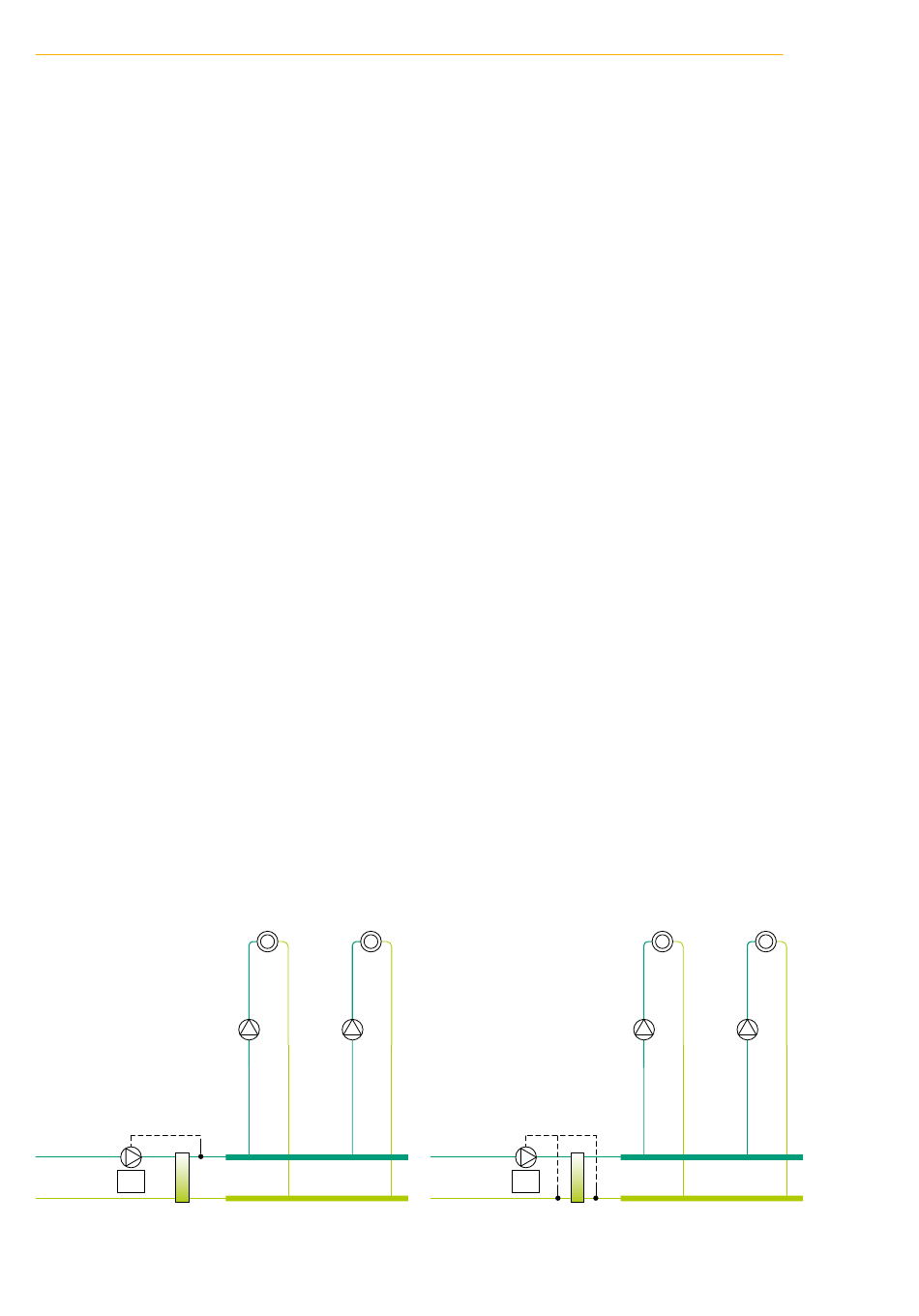

Sekundärvorlauftemperatur T-const. hinter hydraulische Weiche -
Kühlen
Planungshinweise Wilo-Stratos MAXO
Funktionen der Wilo-Stratos MAXO
Temperaturregelung: ∆T-const. zwischen Rücklauf
Primärseite und Rücklauf Sekundärseite
Die Temperaturdifferenz zwischen Primär- und Sekundär-
rücklauf der hydraulischen Weiche wird auf einen
eingestellten Sollwert ∆T= 2 K ... 10 K eingeregelt. Die
Pumpe fördert unabhängig vom Differenzdruck genau
den erforderlichen Volumenstrom, um die eingestellte
Soll-Temperaturdifferenz zu halten. Somit wird der
Volumenstrom im Primärkreis an den Sekundärvolumen-
strom angepasst. Dazu ist die Installation von zwei
Temperaturfühlern (PT1000 oder aktiver Fühler mit
strom- oder spannungsgeführtem Signal) im Primär- und
Sekundärrücklauf erforderlich. Die Verbindung zur Pumpe
erfolgt über die beiden analogen Eingänge.
Für die richtige Einstellung der Regelungsfunktion ist die
korrekte Konfiguration der angelegten Temperaturfühler
erforderlich. Im Rücklauf auf der Primärseite wird T1 und
im Rücklauf auf der Sekundärseite wird T2 gemessen.
Die Regelung stellt sich anhand folgender Formel ein:
T1 = T2 + ∆T. Dabei ist T1 als Führungsgröße und be-
einflussbare Temperatur zu sehen, die abhängig vom
geförderten Volumenstrom der Pumpe ist. T2 stellt einen
von der Pumpe nicht direkt beeinflussbaren Referenzwert
im System dar. Da die Sollwerteinstellung für ∆T an der
Pumpe ohne Vorzeichen erfolgt, wird der Wert ent-
sprechend des Wirksinns angepasst.
Für die Regelungsart Multi Flow Adaptation - siehe
Kapitel 3.2.6. Heizen: Erzeuger- oder Zubringerkreis mit
hydraulischer Weiche
ΔT
T T
1 2
Differenztemperatur ∆T-const. über hydraulische Weiche - Kühlen
