3.4.2. Kühlen: Verbraucherkreis Fußbodenkühlung
Die Pumpe ist in einem Verbraucherkreis installiert, der
eine träge Flächenkühlung, z. B. Fußbodenkühlung, ver-
sorgt. Für diese Anwendung können die druckgeführten
Regelungsarten Δp-c, Dynamic Adapt plus oder die
temperaturgeführte Regelungsart „Hallentemperatur
T-const." verwendet werden.
Druckregelung
Versorgt der Kühlkreis mehrere Räume, besitzen die
Kühlflächenkreise Regelventile, um die Raumtemperatur
individuell einzuregulieren. In diesem Fall kann Δp-c (Ein-
stellung der Soll-Förderhöhe erforderlich) oder Dynamic
Adapt plus (keine Einstellung der Soll-Förderhöhe er-
forderlich) ausgewählt werden. Wilo empfiehlt für diese
Anwendung die Regelungsart Dynamic Adapt plus.

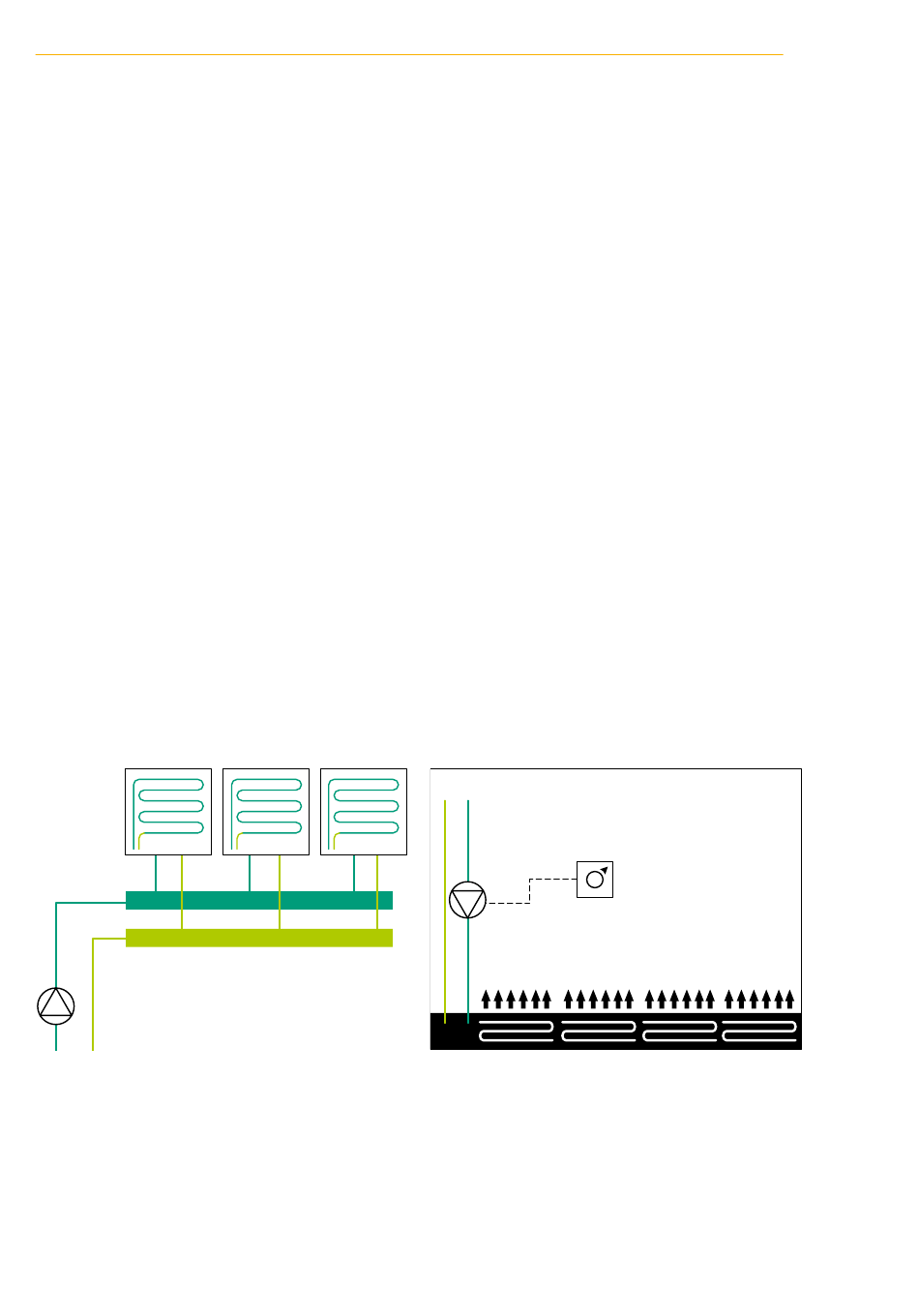

Druckregelung bei Verbraucherkreis Fußbodenkühlung
Planungshinweise Wilo-Stratos MAXO
Funktionen der Wilo-Stratos MAXO
Hallentemperaturregelung
Wird mit dem Kühlkreis eine große thermische Zone wie
z. B. eine Halle, gekühlt, können die Regelventile an den
Verteileranschlüssen der Fußbodenkühlung entfallen
bzw. sie sind in Bestandsgebäuden oft nicht vorhanden.
Die Pumpe kann dann die Hallentemperatur mit der
Regelungsart „Hallentemperatur T-const." direkt auf den
gewünschten Sollwert T= 15 °C ... 40 °C einregeln. Dazu ist
die Installation eines Temperaturfühlers als Ist-Wertgeber
oder eines Raumbediengerätes als Soll- und Ist-Wertgeber
in der Halle notwendig. Die Werte werden über die Analog-
eingänge an die Pumpe übertragen. Der Temperatursensor
für den Ist-Wert kann entweder direkt als PT1000 Fühler
angeschlossen werden oder als aktiver Sensor mit strom-
oder spannungsgeführtem Signal. Der Sollwert kann
ebenfalls über ein strom- oder spannungsgeführtes Signal
übertragen werden. Wird nur ein Ist-Wertgeber im Raum
installiert, kann der Sollwert auch direkt an der Pumpe als
Festwert eingestellt werden.
T
Hallentemperaturregelung bei Verbraucherkreis Fußbodenkühlung
23
Im Kapitel 3.9. Zubehör
befinden sich Erläuterungen zu
einem Raumbediengerät.
