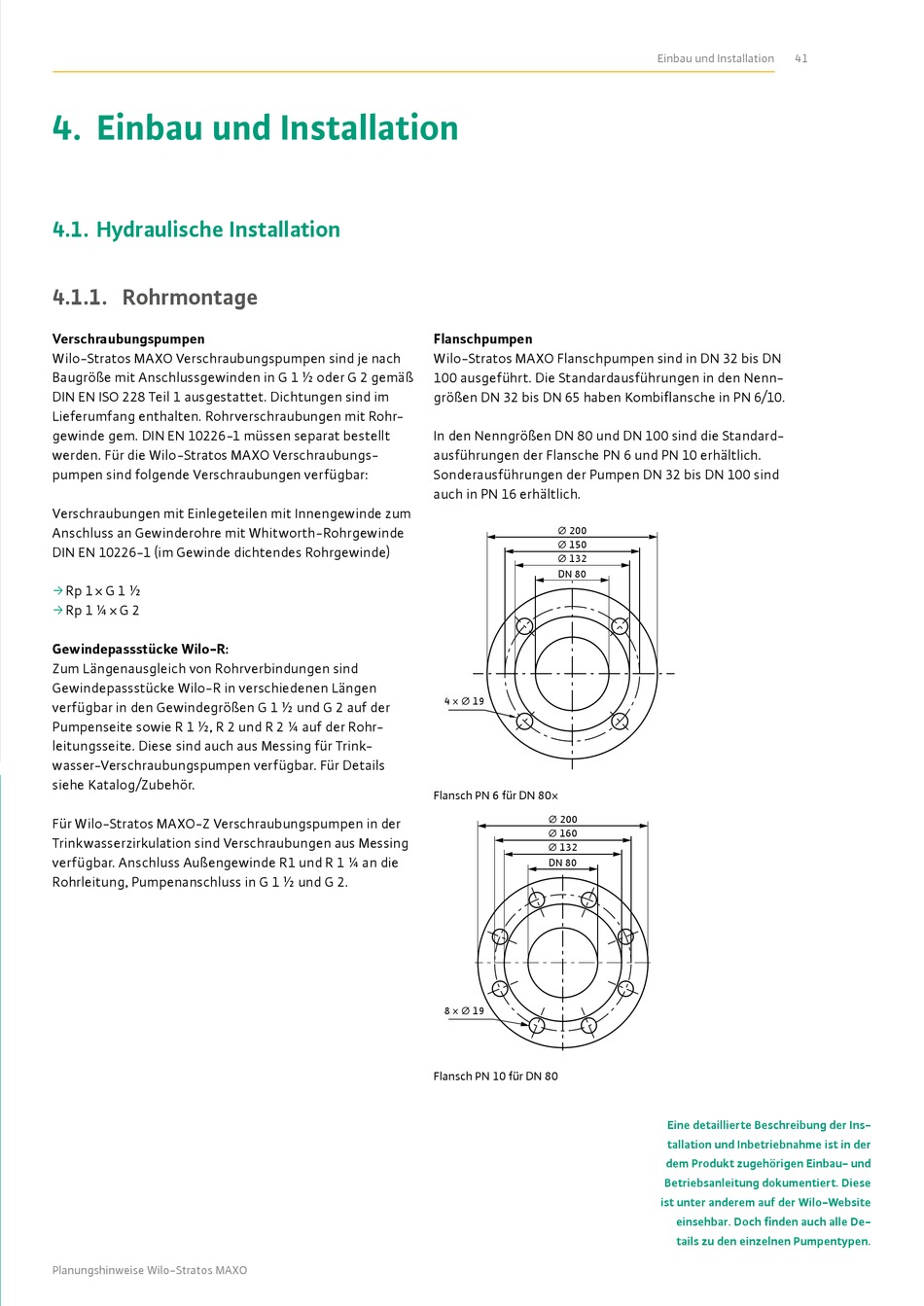

4. Einbau und Installation

4.1. Hydraulische Installation

4.1.1. Rohrmontage
Verschraubungspumpen
Wilo-Stratos MAXO Verschraubungspumpen sind je nach
Baugröße mit Anschlussgewinden in G 1 ½ oder G 2 gemäß
DIN EN ISO 228 Teil 1 ausgestattet. Dichtungen sind im
Lieferumfang enthalten. Rohrverschraubungen mit Rohr-
gewinde gem. DIN EN 10226-1 müssen separat bestellt
werden. Für die Wilo-Stratos MAXO Verschraubungs-
pumpen sind folgende Verschraubungen verfügbar:
Verschraubungen mit Einlegeteilen mit Innengewinde zum
Anschluss an Gewinderohre mit Whitworth-Rohrgewinde
DIN EN 10226-1 (im Gewinde dichtendes Rohrgewinde)
Rp 1 × G 1 ½
ƒ
Rp 1 ¼ × G 2
ƒ
Gewindepassstücke Wilo-R:
Zum Längenausgleich von Rohrverbindungen sind
Gewindepassstücke Wilo-R in verschiedenen Längen
verfügbar in den Gewindegrößen G 1 ½ und G 2 auf der
Pumpenseite sowie R 1 ½, R 2 und R 2 ¼ auf der Rohr-
leitungsseite. Diese sind auch aus Messing für Trink-
wasser-Verschraubungspumpen verfügbar. Für Details
siehe Katalog/Zubehör.
Für Wilo-Stratos MAXO-Z Verschraubungspumpen in der
Trinkwasserzirkulation sind Verschraubungen aus Messing
verfügbar. Anschluss Außengewinde R1 und R 1 ¼ an die
Rohrleitung, Pumpenanschluss in G 1 ½ und G 2.
Planungshinweise Wilo-Stratos MAXO
Flanschpumpen
Wilo-Stratos MAXO Flanschpumpen sind in DN 32 bis DN
100 ausgeführt. Die Standardausführungen in den Nenn-
größen DN 32 bis DN 65 haben Kombiflansche in PN 6/10.
In den Nenngrößen DN 80 und DN 100 sind die Standard-
ausführungen der Flansche PN 6 und PN 10 erhältlich.
Sonderausführungen der Pumpen DN 32 bis DN 100 sind
auch in PN 16 erhältlich.
∅ 200
∅ 150
∅ 132
DN 80
4 × ∅ 19
Flansch PN 6 für DN 80×
∅ 200
∅ 160
∅ 132
DN 80
8 × ∅ 19
Flansch PN 10 für DN 80
Einbau und Installation 41
Eine detaillierte Beschreibung der Ins-
tallation und Inbetriebnahme ist in der
dem Produkt zugehörigen Einbau- und
Betriebsanleitung dokumentiert. Diese
ist unter anderem auf der Wilo-Website
einsehbar. Doch finden auch alle De-
tails zu den einzelnen Pumpentypen.
