- Seite 1 Wilo-Stratos PICO Einbau- und Betriebsanleitung APPLIES TO EUROPEAN DIRECTIVE FOR ENERGY RELATED PRODUCTS...
- Seite 2 Fig.1: Fig. 2a: Fig. 2b: H max H max ½ H H min H min...
- Seite 3 Fig.3: Fig. 4a: Fig. 4b: PE N...
- Seite 4 Fig. 4c: Fig. 4d: Fig. 4e: Fig.5:...
- Seite 5 Monteur sowie dem zuständigen Fachpersonal/ Betreiber zu lesen. Es sind nicht nur die unter diesem Hauptpunkt Sicherheit auf- geführten allgemeinen Sicherheitshinweise zu beachten, son- dern auch die unter den folgenden Hauptpunkten mit Gefahrensymbolen eingefügten, speziellen Sicherheitshin- weise. Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 6 HINWEIS: Ein nützlicher Hinweis zur Handhabung des Produk- tes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Direkt am Produkt angebrachte Hinweise wie z.B. • Drehrichtungspfeil, • Kennzeichen für Anschlüsse, • Typenschild, • Warnaufkleber, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. WILO SE 09/2012...
- Seite 7 • Versagen vorgeschriebener Wartungs- und Reparaturverfah- ren. Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshin- weise, die bestehenden nationalen Vorschriften zur Unfallver- hütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 8 Die in der Einbau- und Betriebsan- leitung beschriebene Vorgehensweise zum Stillsetzen des Produktes/der Anlage muss unbedingt eingehalten werden. Unmittelbar nach Abschluss der Arbeiten müssen alle Sicher- heits- und Schutzeinrichtungen wieder angebracht bzw. in Funktion gesetzt werden. WILO SE 09/2012...
-
Seite 9: Transport Und Zwischenlagerung
Sachschäden am Produkt führen. • Die Pumpe ist bei Transport und Zwischenlagerung gegen Feuchtigkeit, Frost und mechanische Beschädigung durch Stoß/Schlag zu schützen. • Das Gerät darf keinen Temperaturen außerhalb der Bereiche -10 °C bis +50 °C ausgesetzt werden. Einbau- und Betriebsanleitung Wilo-Stratos PICO... -
Seite 10: Bestimmungsgemäße Verwendung
Deutsch 4 Bestimmungsgemäße Verwendung Die Umwälzpumpen der Baureihe Wilo-Stratos PICO sind für Warmwasserheizungsanlagen und ähnliche Systeme mit stän- dig wechselnden Förderströmen konzipiert. Zugelassene För- dermedien sind Heizungswasser nach VDI 2035, Wasser-/ Glykolgemische im Mischungsverhältnis max. 1:1. Bei Beimi- schungen von Glykol sind die Förderdaten der Pumpe entspre- chend der höheren Viskosität, abhängig vom prozentualen... -
Seite 11: Beschreibung Und Funktion

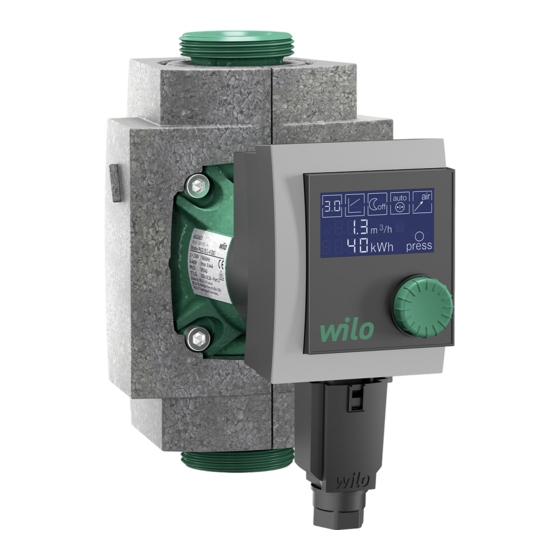

LCD-Display (Fig. 1/2) zur Einstellung aller Parameter und zur Anzeige der aktuellen Leistungsaufnahme in W und des kumu- lierten Stromverbrauches in kWh seit Inbetriebnahme. Funktionen Alle Funktionen lassen sich mit dem roten Bedienknopf einstel- len, aktivieren oder deaktivieren. Einbau- und Betriebsanleitung Wilo-Stratos PICO... - Seite 12 Der Differenzdruck-Sollwert H wird über dem zulässigen För- derstrombereich konstant auf dem eingestellten Differenz- druck-Sollwert bis zur Maximalkennlinie gehalten (Fig. 2b). Wilo empfiehlt diese Regelungsart bei Fußbodenheizkreisen oder älteren Heizungssystemen mit groß dimensionierten Rohrleitungen, sowie bei allen Anwendungen die keine verän- derliche Rohrnetzkennlinie haben, wie z.
-
Seite 13: Entlüftungsroutine
• Vorschriften zur Unfallverhütung beachten Installation • Einbau der Pumpe erst nach Abschluss aller Schweiß- und Löt- arbeiten und nach der gegebenenfalls erforderlichen Spülung des Rohrsystems. • Die Pumpe an gut zugänglicher Stelle montieren zur leichten Überprüfung bzw. Demontage. Einbau- und Betriebsanleitung Wilo-Stratos PICO... - Seite 14 Motorkopf verdrehen, damit kein Wasser aus der Pumpe heraustreten kann. VORSICHT! Gefahr von Sachschäden! Beim Drehen des Motorgehäuses kann die Dichtung beschä- digt werden. Defekte Dichtungen sofort austauschen. • Innensechskantschrauben wieder eindrehen und festziehen, • Wärmedämmschale anbringen. WILO SE 09/2012...
- Seite 15 • Vor allen Arbeiten die Spannungsversorgung trennen. • Stromart und Spannung müssen den Angaben des Typenschilds entsprechen. • Anschluss des Wilo-Connectors vornehmen (Fig. 4a bis 4e). • Netzanschluss: L, N, PE. • Maximale Vorsicherung: 10 A, träge • Pumpe vorschriftsmäßig erden.
- Seite 16 10 Minuten und wird mit einem Count- down im Display angezeigt. Während der Entlüftungsroutine kann es zu Geräuschbildung kommen. Der Vorgang kann auf Wunsch durch Drehen und Drücken des roten Knopfes abge- brochen werden (OFF erscheint im Display). WILO SE 09/2012...
- Seite 17 Drücken kann durch Drehen des roten Knopfes der Wert der Förderhöhe erhöht oder reduziert werden. Einstellung durch Drücken des roten Knopfes bestätigen. Werkseinstellung: Stratos PICO ... 1-4: 2,5 m Stratos PICO ... 1-6: 4 m Einstellung der Regelungsart (Fig. 2a, 2b) Durch Drücken und Drehen des roten Knopfes wird das Symbol...
-
Seite 18: Betrieb
Auf Werkseinstellung zurücksetzen • Im Ruhemodus der Pumpe den roten Knopf 20 Sekunden lang drücken, alle LED-Elemente leuchten für 2 Sekunden auf. Die Werkseinstellung (Auslieferungszustand) der Pumpe ist wieder hergestellt und der Stromverbrauchszähler im Display steht auf Null. WILO SE 09/2012... -
Seite 19: Wartung
Rotors im Eisenkreis des Motors geführt. Dadurch ist außerhalb der Maschine kein gesundheitsschädliches Magnetfeld nach- weisbar. Nach erfolgten Wartungs- und Reparaturarbeiten die Pumpe entsprechend Kapitel "Installation und elektrischer Anschluss" einbauen bzw. anschließen. Das Einschalten der Pumpe erfolgt nach Kapitel "Inbetriebnahme". Einbau- und Betriebsanleitung Wilo-Stratos PICO... -
Seite 20: Störungen, Ursachen Und Beseitigung
Vorlauf- halb des zulässigen druck Bereiches erhöhen Förderhöheneinstel- lung überprüfen evtl. niedrigere Höhe einstel- Gebäude wird nicht Wärmeleistung der Sollwert erhöhen (s. 8.3) warm Heizflächen zu gering Nachtabsenkung aus- schalten (s. 8.6) Regelmodus auf Δp-c stellen WILO SE 09/2012... - Seite 21 Modulinnenraum zu Einsatzbedingungen temperatur warm unter Kapitel 5.2 überprüfen E 36 Modul defekt Elektronikkompo- Kundendienst nenten defekt anfordern Lässt sich die Störung nicht beheben, wenden Sie sich bitte an das Fachhandwerk oder an den Wilo-Werkskundendienst. Einbau- und Betriebsanleitung Wilo-Stratos PICO...
- Seite 22 Deutsch 11 Ersatzteile Die Ersatzteil-Bestellung erfolgt über örtliche Fachhandwerker und/oder den Wilo-Kundendienst. Um Rückfragen und Fehlbestellungen zu vermeiden, sind bei jeder Bestellung sämtliche Daten des Typenschildes anzuge- ben. 12 Entsorgung Mit der ordnungsgemäßen Entsorgung und des sachgerechten Recycling dieses Produktes werden Umweltschäden und eine Gefährdung der persönlichen Gesundheit vermieden.
- Seite 23 (gemäß 2004/108/EG Anhang IV,2 und 2006/95/EG Anhang III,B, according 2004/108/EC annex IV,2 and 2006/95/EC annex III,B, conforme 2004/108/CE appendice IV,2 et 2006/95/CE appendice III B) Stratos PICO Hiermit erklären wir, dass die Bauarten der Baureihe : Herewith, we declare that this product: Par le présent, nous déclarons que cet produit :...
- Seite 24 Schweiz Bau + Bergbau Kommune Österreich EMB Pumpen AG WILO SE Bau + Bergbau Zentrale Wiener Nortkirchenstraße 100 WILO SE, Werk Hof Industrie Neudorf: Gerstenweg 7 CH-4310 Rheinfelden 44263 Dortmund Heimgartenstraße 1-3 WILO Pumpen Österreich T +41 61 83680-20 T 0231 4102-7516...
