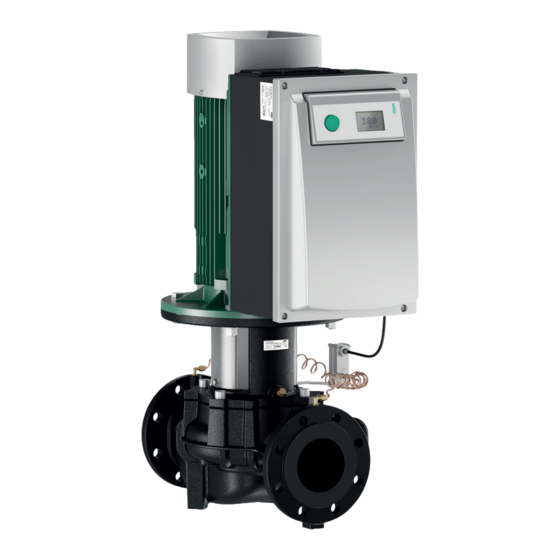

Seite 1 Pioneering for You Wilo-Stratos GIGA Wilo-Stratos GIGA B (11 - 22 kW) de Einbau- und Betriebsanleitung Notice de montage et de mise en service en Installation and operating instructions nl Inbouw- en bedieningsvoorschriften · 2227281 • Ed.01/2023-05...
Seite 2 Stratos GIGA https://qr.wilo.com/239 Stratos GIGA B https://qr.wilo.com/220...
Seite 3 Fig. I Stratos GIGA...
Seite 4 Fig. II: Stratos GIGA B...
Seite 5 Deutsch ........................... English ..........................Français ........................... Nederlands ........................
Seite 6: Inhaltsverzeichnis
8 Elektrischer Anschluss............. 35 Netzseitige Absicherung............ 37 Anforderungen und Grenzwerte für Oberschwingungs- ströme................... 37 Elektrischen Anschluss vorbereiten ......... 38 Klemmen ................ 40 Klemmenbelegung.............. 40 Anschluss Differenzdruckgeber........ 42 Elektrischen Anschluss herstellen ........ 42 9 Schutzeinrichtungen.............. 42 10 Inbetriebnahme ................ 42 Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 7: Allgemeines
Schadenersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts.
Seite 8: Personalqualifikation
• Die Einbau- und Betriebsanleitung gelesen und verstanden ha- ben. Das Personal muss die folgenden Qualifikationen haben: • Elektrische Arbeiten: Eine Elektrofachkraft muss die elektri- schen Arbeiten ausführen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 9: Elektrische Arbeiten
• Produkt erden. • Beim Anschluss des Produkts an elektrische Schaltanlagen die Vorschriften der Hersteller einhalten. • Defekte Anschlusskabel umgehend durch eine Elektrofachkraft austauschen lassen. • Niemals Bedienelemente entfernen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 10: Transport
Zu Inspektionszwecken können Verpackung oder Abdeckungen von Ansaug- oder Auslassöffnungen entfernt werden. Um die Pumpe zu schützen und die Sicherheit zu gewährleisten, diese anschließend wieder anbringen! Montage-/Demontage- • Schutzausrüstung tragen: arbeiten Sicherheitsschuhe – Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 11: Während Des Betriebs
Betriebs heiß werden. Die betreffenden Oberflächen bleiben auch nach einem Abschal- ten des Aggregats heiß. Diese Oberflächen nur mit größter Vor- sicht berühren. Wenn heiße Oberflächen berührt werden müssen, Schutzhandschuhe tragen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 12: Wartungsarbeiten
Stoffen, Leckagen der Pumpe vermeiden. Trockenlauf der Pumpe ausschließen. Trockenlauf kann die Wel- lendichtung zerstören und dadurch Leckagen verursachen. Wartungsarbeiten • Folgende Schutzausrüstung tragen: Geschlossene Schutzbrille – Sicherheitsschuhe – Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 13: Pflichten Des Betreibers
Kindern und Personen unter 16 Jahren oder mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten ist der Um- gang mit dem Produkt untersagt! Eine Fachkraft muss Personen unter 18 Jahren beaufsichtigen! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 14: Transport Und Lagerung
WARNUNG Verletzungsgefahr durch falschen Transport! Wird die Pumpe zu einem späteren Zeitpunkt erneut transportiert, muss sie transportsicher verpackt werden. Dazu die Originalverpackung oder eine äquivalente Verpackung nutzen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 15: Transport Für Montage-/Demontagezwecke
Die Transportösen am Motor dienen dabei nur zur Führung bei Lastaufnahme! WARNUNG Beschädigte Transportösen können abreißen und zu erheblichen Personenschäden führen. • Transportösen immer auf Beschädigungen und sichere Befestigung prüfen. Fig. 1: Transport der Pumpe Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 16: Einsatz/Verwendung
Stand kann die Pumpe eine unzureichende Standfestigkeit haben. • Pumpe niemals ungesichert auf den Pumpenfüßen abstellen. Einsatz/Verwendung Bestimmungsgemäße Verwendung Die Trockenläuferpumpen der Baureihe Stratos GIGA (Inline-Einzel) und Stratos GIGA B (Block) sind zum Einsatz als Umwälzpumpen in der Gebäudetechnik bestimmt. Sie dürfen eingesetzt werden für: •...
Seite 17: Fehlgebrauch
Niedrigere oder höhere Betrieb min./max. Umgebungstemperaturen auf Anfrage Temperatur bei Lagerung -20 °C ... +60 °C min./max. Max. zulässiger Betriebs- 16 bar (bis +120 °C) druck 13 bar (bis +140 °C) Isolationsklasse Schutzart IP 55 Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 18 Bei Verwendung anderer Medien ist die Freigabe durch Wilo erforderlich. • Gemische mit einem Glykolanteil > 10 % beeinflussen die Durchflussberechnung. • Bei Verwendung von Wasser-Glykol-Gemischen wird generell der Einsatz einer S1-Vari- ante mit entsprechender Gleitringdichtung empfohlen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 19: Lieferumfang
Mittellinie. Alle Pumpengehäuse sind mit angegossenen Pumpenfüßen verse- hen. Die Montage auf einen Fundamentsockel wird ab Motornennleistung ≥ 5,5 kW und grö- ßer empfohlen. Fig. 3: Ansicht Stratos GIGA Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 20: Elektronikmodul
Die Elektronik verändert den von der Pumpe einzuhaltenden Differenzdruck-Sollwert linear zwischen der Förderhöhe H und ½ H . Der Differenzdruck-Sollwert H nimmt mit dem Volu- menstrom ab oder zu. Fig. 6: Regelungsart Δp-c Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 21: Doppelpumpenfunktion/Hosenrohranwendung
Im Beispiel ist die Hauptpumpe die in Fließrichtung linke Pumpe. An dieser Pumpe den Diffe- renzdruckgeber anschließen! Die Messpunkte des Differenzdruckgebers müssen im gemeinsamen Sammelrohr auf der Saug- und Druckseite der Doppelpumpenanlage liegen. Fig. 9: Beispiel – Anschluss Differenzdruck- geber in Hosenrohrinstallation Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 22: Betriebsarten
Regel 2 s. Im Regelungsbetrieb kann es zu geringen Schwankungen in der Förderhöhe kommen. Die Pumpe 1 passt sich aber den geänderten Bedin- gungen an. Der Pumpentausch ist abhängig von der Rampenzeit und dau- ert in der Regel 4 s. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 23: Betrieb Bei Kommunikationsunterbrechung
– Pumpe läuft im Notbetrieb). Die (ehemalige) Hauptpumpe folgt weiterhin den Vorgaben für die Regelung. Die (ehemali- ge) Partnerpumpe folgt den Vorgaben für den Notbetrieb. Der Notbetrieb kann nur durch Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 24: Pumpe Sperren Oder Freigeben
In diesem Zustand werden Fehler erkannt, angezeigt und gemeldet. Wenn ein Fehler in der freigegebenen Pumpe auftritt, springt die gesperrte Pumpe nicht an. Der Pumpen-Kick wird jedoch durchgeführt, wenn dieser aktiviert ist. Das Intervall zum Pumpen-Kick startet mit der Sperrung der Pumpe. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 25: Weitere Funktionen
Zur Datenspeicherung sind die Elektronikmodule mit einem nichtflüchtigen Speicher aus- gerüstet. Bei beliebig langer Netzunterbrechung bleiben die Daten erhalten. Nach Rückkehr der Spannung läuft die Pumpe mit den Einstellwerten vor der Netzunterbrechung weiter. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 26: Varianten
Lebensgefahr durch nicht montiertes Elektronikmodul! An den Motorkontakten kann eine lebensgefährliche Spannung anliegen! Der Normalbetrieb der Pumpe ist nur mit montiertem Elektronikmodul zulässig. • Pumpe niemals ohne montiertes Elektronikmodul anschließen oder betreiben! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 27: Heiße Oberfläche
In den meisten Fällen ist das Drehen des Einstecksatzes relativ zum Pumpengehäuse ausrei- chend. Die mögliche Anordnung der Komponenten ergibt sich aus den zulässigen Einbau- lagen. Fig. 13: Anordnung der Komponenten in Lie- ferzustand Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 28: Zulässige Einbaulagen Mit Horizontaler Motorwelle
Dafür den Stopfen am Motorflansch entfernen. Stratos GIGA HINWEIS Die Einbaulage mit waagerechter Motorwelle ist bei den Stratos GIGA nur bis zu einer Motorleistung von 15 kW zulässig. Eine Motorabstützung ist nicht erforderlich. Bei einer Motorleistung > 15 kW Einbaulage nur mit senkrechter Motor- welle vornehmen.
Seite 29: Zulässige Einbaulagen Mit Vertikaler Motorwelle
Der Einstecksatz kann – relativ zum Pumpengehäuse – in vier verschiedenen Positionen an- geordnet werden (jeweils um 90° versetzt). Fig. 17: Zulässige Einbaulagen mit vertikaler Motorwelle 7.4.3 Drehung des Einstecksatzes Der Einstecksatz besteht aus Laufrad, Laterne und Motor mit Elektronikmodul. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 30 über Kreuz anzie- hen. HINWEIS Wird der Differenzdruckgeber gedreht, Druck- und Saugseite am Diffe- renzdruckgeber nicht vertauschen! Weitere Informationen zum Differenzdruckgeber siehe Kapitel „Elektri- scher Anschluss“. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 31: Installation Vorbereiten
Installation vorbereiten Prüfen, ob die Pumpe mit den Angaben auf dem Lieferschein übereinstimmt; etwaige Schä- den oder das Fehlen von Teilen sofort der Firma Wilo mitteilen. Lattenverschläge/Kartons/ Umhüllungen auf Ersatzteile oder Zubehörteile prüfen, die der Pumpe beigepackt sein kön- nen.
Seite 32 Kupplung lösen und gleichmäßig mit dem vorgeschriebenen Drehmoment neu anziehen. Falls diese Maßnahme keinen Erfolg hat: • Motor demontieren (siehe Kapitel „Motor wechseln“). • Motorzentrierung und -Flansch reinigen. • Motor neu montieren. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 33: Zulässige Kräfte Und Momente An Den Pumpenflanschen
1243 1120 2170 1068 1750 1575 1418 2748 1278 2345 2100 1890 3658 1138 1680 Werte gemäß ISO/DIN 5199-Klasse II (2002)-Anhang B Tab. 6: Zulässige Kräfte und Momente an Pumpenflanschen Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 34 Jede Einbaulage außer „Motor nach unten“ ist zulässig. • Das Entlüftungsventil (Fig. I/II, Pos. 1.31) muss immer nach oben zeigen. VORSICHT Bei entferntem Gummistopfen ist die Schutzart IP 55 nicht mehr gewähr- leistet! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 35: Elektrischer Anschluss
• Wenn Personen mit der Pumpe oder dem gepumpten Fördermedium in Berührung kommen können, die geerdete Verbindung zusätzlich mit einer Fehlerstrom-Schutzvorrichtung ausstatten. • Einbau- und Betriebsanleitungen von Zubehör beachten! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 36 • Pumpe niemals ohne montiertes Elektronikmodul anschließen oder betreiben! VORSICHT Gefahr von Sachschäden durch unsachgemäßen elektrischen Anschluss! • Darauf achten, dass Stromart und Spannung des Netzanschlusses mit den Angaben auf dem Pumpentypenschild übereinstimmen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 37: Netzseitige Absicherung
Kurzschlussleistung S [kVA] ≥ 1800 ≥ 2400 18,5 ≥ 3000 ≥ 3500 Tab. 9: Erforderliche Kurzschlussleistung S HINWEIS Ein geeigneter Oberschwingungsfilter zwischen Pumpe und Versor- gungsnetz reduziert den Anteil des Oberschwingungsstroms. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 38: Elektrischen Anschluss Vorbereiten
• • Kommunikationskabel IF-Modul Der Schirm muss an den EMV-Kabelschellen im Elektronikmodul und am anderen Ende auf- gelegt werden. Die Kabel für SBM und SSM müssen nicht abgeschirmt werden. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 39: Montagehinweise
Anzugsdrehmomente für Überwurfmuttern der Kabelverschraubungen Gewinde Anzugsdrehmoment Montagehinweise [Nm] ± 10 % M12x1,5 1x Kabelverschraubung M12 reserviert für Anschlusslei- tung eines optionalen Diffe- renzdruckgebers M16x1,5 M20x1,5 M25x1,5 11,0 M40x1,5 16,0 Tab. 11: Anzugsdrehmomente für Kabelverschraubungen Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 40: Klemmen
Tab. 12: Anzugsdrehmomente für Steuer-, Leistungs- und Erdungsklemmen Klemmenbelegung 11 ... 22 kW: M20 M40 M16 M12 Fig. 29: Kabelverschraubungen Bezeichnung Belegung Hinweise L1, L2, L3 Netzanschlussspannung 3~380 V AC - 3~440 V AC, 50/60 Hz, IEC 38 ; (PE) Schutzleiteranschluss Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 41 12 V DC, 10 mA, maximal zulässig: 250 V AC/24 V DC, 1 A Schnittstelle IF-Mo- Klemmen der seriellen, digitalen Das optionale IF-Modul wird in einen Multistecker im Klemmenkasten ein- GA-Schnittstelle geschoben. Der Anschluss ist verdrehsicher. Tab. 13: Klemmenbelegung Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 42: Anschluss Differenzdruckgeber
Pumpengehäuse und Laterne können während des Betriebs heiß werden und bei Berührung zu Verbrennungen führen. • Entsprechenden Berührungsschutz vorsehen. • Pumpe vor allen Arbeiten abkühlen lassen. • Je nach Anwendung das Pumpengehäuse dämmen. • Lokale Vorschriften einhalten. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 43 • Kondensatablauflöcher im Motorgehäuse regelmäßig öffnen und Kondensat abführen. • Kondensatablauflöcher anschließend mit Kunststoffstopfen wieder verschließen. VORSICHT Bei entferntem Gummistopfen ist die Schutzart IP 55 nicht mehr gewähr- leistet! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 44: 10.1 Personalqualifikation
Wesentliche Parameter zur Festlegung des Mindestzulaufdrucks sind der NPSH-Wert der Pumpe in ihrem Betriebspunkt und der Dampfdruck des Fördermediums. Der NPSH-Wert kann aus der technischen Dokumentation des jeweiligen Pumpentyps entnommen wer- den. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 45: Doppelpumpeninstallation/Hosenrohrinstallation
Mindestvolumenstrom von der Drehzahl der Pumpe abhängt. • Sicherstellen, dass der Mindestvolumenstrom Q nicht unterschritten wird. Überschlägige Berechnung von Q = 10 % x Q x Ist-Drehzahl / Max-Drehzahl max Pumpe Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 46: Einschalten Der Pumpe
Zum individuellen Ein- und Umstellen der Pumpe dient das Servicemenü siehe Kapitel „Bedienung“. • Zur Störungsbeseitigung siehe auch Kapitel „Störungen, Ursachen und Beseitigung“. • Weitere Informationen zur Werkseinstellung siehe Kapitel „Werkseinstellungen“. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 47: Betrieb
überschreiten. Doppelpumpenbetrieb Um die Bereitschaft der Reservepumpe sicherzustellen, die Reservepumpe alle 24 h, min- destens einmal wöchentlich, in Betrieb nehmen. Siehe auch Kapitel „Verhalten im Doppel- pumpenbetrieb“ und Kapitel „Pumpen-Kick“. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 48: Einstellung Der Regelungsart
überwachen. Die Anpassung der Parameterwerte darf nur eine im Bereich Rege- lungstechnik ausgebildete Fachkraft durchführen. Regelungsanteil Werkseinstellung Einstellbereich Schrittauflösung -30,0 ... 2,0 -1,99 ... 0,01 0,01 0,00 ... 1,99 0,01 2,0 ... 30,0 0,5 s 10 ms... 990 ms 10 ms 1 s... 300 s Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 49: Bedienung Der Pumpe
Funktion Umschalten zwischen Standard- und Servicemodus. Weitere Informationen siehe Kapitel „Servicemodus aktivieren/ deaktivieren“ Aktivieren oder Deaktivieren der Zugriffssperre. Weitere Informationen siehe Kapitel „Zugriffssperre aktivieren/ deaktivieren“ Fig. 35: DIP-Schalter Tab. 18: DIP-Schalter Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 50: Displayaufbau
• Statusseite des Menüs: die Standardansicht im Display. 12.3 • „Ebene tiefer“: Ein Menüelement mit untergeordneten Menüebenen, in die gewechselt werden kann (z. B. von <4.1.0.0> in <4.1.1.0>). 4.1.0.0 Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 51: Anzeigemodi
Statusseite der Anzeige Die Standardansicht in der Anzeige ist die Statusseite. Der aktuell eingestellte Sollwert wird in den Ziffernsegmenten angezeigt. Weitere Einstellungen werden anhand von Symbolen an- 12.3 gezeigt. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 52: Menümodus Der Anzeige
Wenn ein Fehler auftritt, wechselt das Display von der Statusseite zur Fehlerseite. Das Dis- play zeigt den Buchstaben 'E' und den dreistelligen Fehlercode, getrennt durch einen Dezi- E000 malpunkt. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 53: Bedienungsanweisungen
Drehen des Bedienknopfs aktiviert oder deaktiviert die Zugriffssperre. Drücken des Bedien- knopfs bestätigt die Auswahl. 11.6 Bedienungsanweisungen 11.6.1 Anpassen des Sollwerts Auf der Statusseite kann der Sollwert angepasst werden. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 54: In Den Menümodus Wechseln
Zum Rückkehren in die nächsthöhere Menüebene Menüelement „Ebene höher“ auswählen und Bedienknopf drücken. Die Nummer der neuen Menüebene wird angezeigt, z. B. beim Wechsel von <4.4.1.0> zu <4.4.0.0>. Fig. 43: Navigationsbeispiel Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 55: Auswahl/Einstellungen Ändern
Die Anzeige kehrt zur nächst höheren Menüebene zurück (hier <4.1.0.0>). 11.6.6 Servicemodus aktivieren/deakti- Im Servicemodus können zusätzliche Einstellungen vorgenommen werden. Der Modus wird vieren wie folgt aktiviert oder deaktiviert. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 56: Zugriffssperre Aktivieren/Deaktivieren
Fehler können trotz aktiver Zugriffssperre nach Ablauf der Wartezeit quittiert werden. Um eine eindeutige Kommunikationsverbindung zwischen zwei Elektronikmodulen aufbau- 11.6.8 Terminierung en zu können, müssen beide Leitungsenden terminiert werden. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 57: Referenz Menüelemente
Countdown Zeit bis zum Pumpentausch in h (bei einer Wird nur bei MA (Hauptpumpe) und Pumpentausch Auflösung von 0,1 h) bei internem Pumpentausch ange- zeigt. Einzustellen unter Serviceme- nü <5.1.3.0> Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 58 Zustand des SBM-Relais, wenn eine Bereit- schafts-/Betriebs oder Netz-Ein-Meldung anliegt OFF Zustand des SBM-Relais, wenn keine Bereitschafts-/Betriebs oder Netz-Ein-Mel- dung anliegt Betriebsmeldung Bereitschaftsmeldung SBM Netz-Ein-Meldung 4.3.4.0 Ext. off Anliegendes Signal des Eingangs „Extern off“ Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 59 Wird nur bei MA (Hauptpumpe) an- gezeigt, siehe Klemme „AUX“ 5.1.3.3 Intern: Zeitinter- Einstellbar zwischen 8 h und 36 h in 4 h- Wird angezeigt, wenn interner Pum- ± vall Schritten pentausch aktiviert ist Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 60 5.3.2.0 In1 (Wertebe- Einstellung des Wertebereichs Mögliche ± reich) Werte: 0 ... 10 V/ 2 ... 10 V/0 ... 20 mA/4 ... 20 mA 5.4.0.0 Einstellungen zum externen Soll- werteingang 2 5.4.1.0 In2 aktiv/inaktiv ± Externer Sollwerteingang 2 aktiv Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 61 Förderhöhenkorrektur aus Förderhöhenkorrektur ein (Werksein- stellung) 5.7.5.0 Schaltfrequenz HIGH Die Umschaltung/Änderung nur bei Hohe Schaltfrequenz (Werkseinstellung) Stillstand der Pumpe (bei nicht dre- hendem Motor) vornehmen Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 62: Außerbetriebnahme
Gefahr von Sachschäden durch Überhitzung! Heiße Fördermedien können bei Stillstand der Pumpe die Pumpendich- tungen beschädigen. Nach Abschalten der Heizquelle: • Pumpe nachlaufen lassen, bis die Medientemperatur ausreichend ge- sunken ist. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 63: Außerbetriebnahme Und Einlagerung
Elektrische Arbeiten: Eine Elektrofachkraft muss die elektrischen Arbeiten ausführen. • Montage-/Demontagearbeiten: Die Fachkraft muss im Umgang mit den notwendigen Werkzeugen und erforderlichen Befestigungsmaterialien ausgebildet sein. Es wird empfohlen, die Pumpe durch den Wilo-Kundendienst warten und überprüfen zu lassen. GEFAHR Lebensgefahr durch elektrischen Strom! Unsachgemäßes Verhalten bei elektrischen Arbeiten führt zum Tod...
Seite 64 Lebensgefahr durch nicht montiertes Elektronikmodul! An den Motorkontakten kann eine lebensgefährliche Spannung anliegen! Der Normalbetrieb der Pumpe ist nur mit montiertem Elektronikmodul zulässig. • Pumpe niemals ohne montiertes Elektronikmodul anschließen oder betreiben! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 65 Am Laufrad können sich scharfe Kanten bilden. Es besteht die Gefahr, dass Gliedmaßen abgeschnitten werden! • Schutzhandschuhe gegen Schnittverletzungen tragen! HINWEIS Bei allen Montagearbeiten zum Einstellen der korrekten Laufradposition im Pumpengehäuse die Montagegabel verwenden! Montagegabel für Einstellarbeiten Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 66: Betriebsüberwachung
Normalbetriebs der Pumpe ist eine leichte Leckage von vereinzelten Tropfen üblich. Darüber hinaus regelmäßig eine Sichtkontrolle durchführen. Bei deutlich erkennbarer Leckage einen Dichtungswechsel vornehmen. Wilo bietet ein Reparatur-Set an, das die für einen Wechsel erforderlichen Teile enthält. HINWEIS Für Personen mit Herzschrittmachern geht keinerlei Gefahr von den im Motorinneren liegenden Magneten aus.
Seite 67 Vormontierte Laterneneinheit vorsichtig in das Pumpengehäuse einführen und ver- schrauben. Dabei die rotierenden Teile an der Kupplung festhalten, um Beschädigun- gen der Gleitringdichtung zu vermeiden. Kupplungsschrauben leicht lösen, vormontierte Kupplung leicht öffnen. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 68: Motor/Antrieb Wechseln
• Schäden am Anschlusskabel der Pumpe nur durch eine Elektrofach- kraft beheben lassen. • Einbau- und Betriebsanleitungen von Pumpe, Motor und sonstigem Zubehör beachten. • Nach Abschluss der Arbeiten zuvor demontierte Schutzvorrichtungen, zum Beispiel Moduldeckel, wieder montieren. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 69 Der Normalbetrieb der Pumpe ist nur mit montiertem Elektronikmodul zulässig! Ohne montiertes Elektronikmodul darf die Pumpe nicht angeschlossen oder betrieben werden! HINWEIS Demontage und Montage des Elektronikmoduls müssen gemäß der Anleitung erfolgen, die dem Ersatzteil beigefügt ist! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 70 • Pumpe niemals ohne montiertes Elektronikmodul betreiben. • Nach Abschluss der Arbeiten zuvor demontierte Schutzvorrichtungen wieder montieren, zum Beispiel Moduldeckel oder Kupplungsabde- ckungen. HINWEIS Zeichnungen in Kapitel „Ersatzteile“ beachten. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 71 Der Normalbetrieb der Pumpe ist nur mit montiertem Elektronikmodul zulässig! Die Pumpe darf nicht ohne montiertes Elektronikmodul angeschlossen oder betrieben werden! HINWEIS Demontage und Montage des Elektronikmoduls müssen gemäß der Anleitung erfolgen, die dem Ersatzteil beigefügt ist! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 72: Schraubenanzugsdrehmomente
A2-70 Laufrad - Welle Laufrad - Welle Pumpengehäuse - Laterne Laterne - Motor Laterne - Motor Laterne - Motor Laterne - Motor Kupplung 10.9 Kupplung Kupplung Kupplung Kupplung Kupplung Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 73: Ersatzteile
Distanzscheibe Umschaltklappe ≤ DN 80 (nur DL-E- Pumpen) 1.16 Distanzscheibe Umschaltklappe ≥ DN 100 (nur DL-E- Pumpen) Gleitringdichtung Verschlussschraube (Set) mit: für Ablaufbohrung 1.11 Mutter Befestigungsschrauben für Laterne/Pumpengehäuse 1.12 Spannscheibe Befestigungsschrauben für Motor/Laterne Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 74: Störungen, Ursachen Und Beseitigung
• Wenn Personen den Arbeitsbereich betreten, Pumpe sofort abschal- ten. WARNUNG Scharfe Kanten am Laufrad! Am Laufrad können sich scharfe Kanten bilden. Es besteht die Gefahr, dass Gliedmaßen abgeschnitten werden! • Schutzhandschuhe gegen Schnittverletzungen tragen! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 75: Erläuterung
Pumpentemperatur zu hoch Tab. 25: Fehlerindex Ursache Abhilfe Gegendruck zu hoch – Anlage auf Verunreinigungen prüfen – Betriebspunkt neu einstellen Pumpe und/oder Rohrleitung – Pumpe entlüften und Saugleitung nicht vollständig gefüllt füllen Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 76: Fehler-Codes, Displayanzeige
– Pumpe reinigen Pumpe fördert gegen ge- – Absperrarmatur in der Drucklei- schlossene Absperrarmatur tung öffnen Tab. 26: Fehlerursachen und Beseitigung 15.2 Fehler-Codes, Displayanzeige Gruppierung Fehler Ursache Abhilfe Fehlertyp Kein Fehler – Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 77 Kontaktfehler Elektronikmo- Kundendienst dul hat keinen anfordern Kontakt zum E025 Motor Wicklung un- Motor defekt Kundendienst terbrochen anfordern WSK oder PTC Motor defekt Kundendienst E026 unterbrochen anfordern Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 78 Kabel- bruch Kommunikati- onsfehler Unzulässige Unterschiedli- Kundendienst E051 Kombination che Pumpen anfordern DP/MP DP/MP-Kom- Kabel MP- Kabel und Ka- E052 munikations- Kommunikati- belverbindun- Timeout on defekt gen überprüfen Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 79 Fehler E070; gegebenenfalls in Verbindung mit Fehler E073: Zusätzliche Signal- oder Steuerleitungen im Elektronikmodul können durch EMV-Einwirkun- gen (Immission/Störfestigkeit) die interne Kommunikation stören. Dies führt zur Anzeige des Fehler-Codes ‚E070‘. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 80: Fehler Quittieren
• Rote LED an • SSM wird aktiviert • Fehlerzähler wird erhöht > 1 min? Fehler quittiert? Ende; Regelbetrieb wird fortgesetzt Nein Tab. 28: Fehlertyp A Fig. 49: Fehlertyp A, Schema Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 81 Restzeit abwarten. Die Zeit bis zum manuellen Quittieren beträgt bei Fehlertyp A und D 6.0.0.0 immer 60 s. 12.3 • Fig. 51: Fehlertyp A oder D quittieren Bedienknopf erneut drücken. Der Fehler ist quittiert und die Statusseite wird angezeigt. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 82 Quittieren in Sekunden angezeigt. • 6.0.0.0 Bedienknopf erneut drücken. Der Fehler ist quittiert und die Statusseite wird angezeigt. 6.0.0.0 12.3 Fig. 54: Fehlertyp B quittieren (X=Y) Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 83 Ist das aktuelle Vorkommen (x) gleich dem Maximalvorkommen des Fehlers (y) kann der Feh- ler manuell quittiert werden. • Bedienknopf erneut drücken. Der Fehler ist quittiert und die Statusseite wird angezeigt. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 84 Fig. 59: Fehlertyp E oder F quittieren • Bedienknopf erneut drücken. Der Fehler ist quittiert und die Statusseite wird angezeigt. HINWEIS Durch Beheben der Fehlerursache wird der Fehler automatisch quittiert. Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 85: Werkseinstellungen
Die ordnungsgemäße Entsorgung und das sachgerechte Recycling dieses Produkts vermei- 17.4 Information zur Sammlung von ge- den Umweltschäden und Gefahren für die persönliche Gesundheit. brauchten Elektro- und Elektro- nikprodukten Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 86 Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wur- de. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! Einbau- und Betriebsanleitung • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 87 Preparing the electrical connection ...... 117 Terminals................ 119 Terminal assignment ............ 120 Differential pressure sensor connection ...... 121 Making the electrical connection ........ 121 9 Protective devices.............. 122 10 Commissioning .............. 122 Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 88: General Information
All rights reserved. Subject to change Wilo shall reserve the right to change the listed data without notice and shall not be liable for technical inaccuracies and/or omissions. The illustrations used may differ from the ori- ginal and are intended as an example representation of the device.
Seite 89: Useful Information
• Be instructed about locally applicable regulations governing ac- cident prevention. • Have read and understood the installation and operating in- structions. Personnel must have the following qualifications: Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 90: Electrical Work
• Dismantling and installation of the rotor may only be carried out by Wilo customer service! If you have been fitted with a pacemaker, you must not carry out this kind of work! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 91: Transport
• Disconnect the device from the mains and secure it against be- ing switched on again without authorisation. • All rotating parts must be at a standstill. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 92: During Operation
Do not dismantle devices for protecting against accidental con- tact with moving parts (e.g. coupling guard). • Only put the device into operation once this protection is in place. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 93: Maintenance Tasks
Operator responsibilities • Provide installation and operating instructions in a language which the personnel can understand. • Make sure that personnel are suitably trained for the specified work. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 94: Transport And Storage
Storage CAUTION Damage due to incorrect handling during transport and stor- age! Protect the product from moisture, frost and mechanical damage during transport and temporary storage. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 95: Transport For Installation/Dismantling Purposes
• Never leave a load longer than necessary in a suspended position! Make sure there is no danger to the personnel when accelerating and slowing down during the lifting procedure. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 96: Application/Use
• Never place the pump unsecured on the pump support feet. Application/use The glanded pumps of the Stratos GIGA (in-line single) and Stratos GIGA B (monobloc) Intended use series are intended for use as circulators in building services.
Seite 97: Misuse
Lower or higher ambient operation min./max. temperatures on request Temperature during storage -20 °C ... +60 °C min./max. Max. permissible operating 16 bar (to +120 °C) pressure 13 bar (to +140 °C) Insulation class Protection class IP55 Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 98 • For state-of-the-art systems, compatibility of the standard (mechanical) seal with the fluid can be assumed under normal system conditions. Special circumstances may require special seals, for example: Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 99: Scope Of Delivery
(voltage-free). Description of the pump Design The Wilo-Stratos GIGA high-efficiency pumps are glanded pumps with built-in power ad- justment and “Electronic Commutated Motor” (ECM) technology. The pumps are designed as single-stage low-pressure centrifugal pumps with flange connection and mechanical seal.
Seite 100: Electronic Module
(Δp-c and Δp-v) which sends the actual value to the elec- tronic module. Fig. 7: Control mode Δp-v NOTICE The pressure range of the differential pressure sensor must match the pressure value in the electronic module (menu <4.1.1.0>). Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 101: Twin-Head Pump Function/Y-Pipe Application
The measuring points of the differential pressure sensor must be located in the collector pipe on the suction and discharge side of the twin-head pump system. Fig. 9: Example – differential pressure sensor connection in y-pipe installation Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 102: Operating Modes
However, pump 1 adjusts itself to the changed conditions. Pump cycling is depend- ent on the ramp time and generally lasts 4 sec. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 103 This resets the ESM/SSM contact at the same time. symbol (pump running in emergency operation) flashes on the partner pump’s dis- play. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 104 However, pump kicks are carried out if activ- ated. The interval for pump kicks starts when the pump is disabled. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 105: Other Functions
When the voltage supply is re-established, the pump continues to run with the default values prior to disconnection from the power supply. The switching frequency can be changed via menu <4.1.2.0>, the CAN bus or the IR-Stick. 6.5.3 Switching frequency Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 106: Variants
A life-threatening voltage may be present at the motor contacts! Normal operation of the pump is only permitted with the electronic module installed. • Never connect or operate the pump without the electronic module mounted! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 107: Hot Surface
In most cases, it is enough to rotate the motor impeller unit relative to the pump housing. The possible arrangement of components is the result of the permitted installation positions. Fig. 13: Arrangement of the components upon delivery Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 108 Fig. 14: Permitted installation positions with horizontal motor shaft Stratos GIGA B NOTICE Install monobloc pumps of the Stratos GIGA B series on a sufficient base or mounting brackets (Fig. 15). Motors with a motor power of 18.5 kW and higher require a support. See installation examples.
Seite 109 Fig. 17: Permitted installation positions with vertical motor shaft 7.4.3 Turn of motor impeller unit The motor impeller unit consists of an impeller, lantern and motor with electronic module. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 110: Preparing The Installation
Check whether the pump complies with the specifications on the delivery note; report any damage or missing parts to Wilo immediately. Check slat crates/boxes/wrappings for spare parts or accessory components which could be included with the pump. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 111 • To ensure the entire unit does not have to be emptied, install shut-off valves upstream and downstream of the pump. If need be, the necessary non-return valves are to be provided. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 112 Release the coupling and re-tighten with the prescribed torque. In case this measure is not successful: • Remove the motor (see chapter “Changing the motor”). • Clean the motor centring and flange. • Reinstall the motor. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 113 Σ Torques M Suction flange 1155 1383 1173 1050 1838 Fig. 22: Load case 1A 1383 1243 1120 2170 1068 1750 1575 1418 2748 1278 2345 2100 1890 3658 1138 1680 Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 114 The rubber plug is used to guarantee that protection class IP55 is fulfilled. • Installation position: All installation positions except for “motor facing down” are allowed. • The air vent valve (Fig. I/II, Item 1.31) must always point upward. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 115: Electrical Connection
• If it is possible for persons to come into contact with the pump or the pumped fluid, the earthed connection must also be fitted with a re- sidual current circuit breaker. • Observe the installation and operating instructions for the accessor- ies! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 116: Fuse On Mains Side
The fuse protection on mains side must always match the electrical design of the pump! Comply with the regulations of the local energy supply company! Maximum permissible fuse protection, see following table; observe the rating plate data! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 117: Requirements And Limit Values For Harmonic Currents
3 mm. If flexible cables are used, e.g. mains connection cables or communication cables, use fer- rules. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 118 In order to ensure drip protection and strain relief on the cable connections, only cables with a suitable outer diameter may be used (for the required cross-section, please see the “Cable cross-sections” table). Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 119: Installation Information
• Motors from 11 kW must be additionally connected to a reinforced earth connection. Fig. 28: Additional earthing, from 11 kW motor power Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 120: Terminal Assignment
The pump can be switched on/off via the external potential-free contact. external, potential-free switch In systems with higher switching frequency (> 20 switch-ons/switch-offs per day) switch-off via “External off”. Parameterisable in service menu <5.1.7.0> Contact load: 24 V DC/10 mA Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 121: Differential Pressure Sensor Connection
Make the connections in accordance with the terminal allocation. Making the electrical connection • Earth the pump/installation as per regulations. • Reinstall any uninstalled safety devices, e.g. module cover! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 122: Protective Devices
Not installing the pump/system correctly can lead to serious injuries dur- ing commissioning! • Carry out all work carefully! • Keep a safe distance during commissioning! • Always wear protective clothing, protective gloves and protective goggles when working. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 123: 10.1 Personnel Qualifications
Fluid may shoot out at high pressure depending on the system pressure. • Always exercise caution when opening the venting device. • Protect the electronic module from any water escaping when venting. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 124: Twin-Head Pump Installation/Y-Pipe Installation
The factory setting does not correspond to the output required for the system. The re- quired pump capacity is determined with the help of the pump curve diagram for the selec- ted pump type (e.g. from the data sheet). Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 125: Switching On The Pump
After reaching the speed, slowly open the shut-off device in the pressure pipe and ad- just the pump to the duty point. • While the pump is starting, vent completely via the venting device. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 126: Behaviour After Being Switched On
Observe the following points: Stop procedure: • Prevent return flow to the pump. • Do not operate for too long with the volume flow being too low. Start procedure: Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 127: Setting The Control Mode
The differential component (D component) of the controller does not react to the control deviation, but only to its rate of change. This affects the rate at which the system responds. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 128: Pump Operation
Switching between default and service mode. For additional information, see section “Activating/Deactivating service mode” Activating or deactivating access disable. For additional information, see sec- tion “Activating/Deactivating access disable” Fig. 35: DIP switch Table 18: DIP switch Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 129: Display Structure
Menu status page: standard view on the display. 12.3 • “One level down”: A menu element with subordinate menu levels which you can switch to (e.g. <4.1.0.0> to <4.1.1.0>). 4.1.0.0 Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 130: Display Modes
12.3 NOTICE For twin-head pump operation, the status page also indicates the operat- ing mode (“Parallel operation” or “Main/Reserve”) as a symbol. The partner pump’s display shows “SL”. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 131 Basic menu • <2.0.0.0>: Operating mode setting • <3.0.0.0>: “Pump on/off” setting The menus show settings that may need to be changed during normal operation of the pump. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 132: Operating Instructions
Changing to menu mode To change to the menu mode: • While the display is showing the status page, press the operating button for 2 seconds (except in event of a fault). Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 133: Navigation
Turn the operating button until the desired setpoint or setting is displayed. For an explanation of the settings represented by the symbols, see table in the “Reference menu element” chapter. Fig. 44: Changing settings and returning to the “Selection/settings” menu element Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 134 “Selection/setting” element type, and the standard “access disable” symbol (see symbol) is hidden for the relevant elements (except for <5.3.1.0>). The values and settings for these elements can now be edited. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 135: Menu Elements Reference
Example: If the external setpoint adjustment in menu <5.4.1.0> is set to “OFF”, menu number <5.4.2.0> is hidden. Menu number <5.4.2.0> is only visible if the external setpoint adjustment in menu <5.4.1.0> is set to “ON”. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 136 The value display statically shows the iden- Only displayed at the MA (main tity of the regular base-load pump. The pump) units display statically shows the identity of the temporary base-load pump Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 137 Only displayed when BMS is active type Only displayed when BMS is active Field bus system Only displayed when BMS is active Field bus system Gateway protocol Only displayed when BMS is active Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 138 Only displayed at the MA (main pump) 5.1.7.0 External off Individual External off Only displayed at the MA (main ± pump) Collective External off Only displayed at the MA (main pump) Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 139 HV “heating” mode ± AC “cooling/air-conditioning” mode 5.6.2.0 Emergency oper- Display of emergency operation speed ation speed 5.6.3.0 Auto reset time Time until automatic acknowledgement of ± an error Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 140 “Factory settings” section. 5.8.0.0 Other settings 2 5.8.1.0 Pump kick ON (factory setting) Pump kick is switched on 5.8.1.1 Pump kick act- ive/inactive Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 141: Decommissioning
Observe local regulations along with the notes under “Disposal”! • Seal suction and discharge connection with caps. • After removal, store the pump in a dry, dust-free location. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 142: Maintenance/Repair
It is recommended to have the pump serviced and checked by the Wilo customer service. DANGER Risk of fatal injury due to electrical current!
Seite 143 • Keep a safe distance during operation! • Allow the system and pump to cool to room temperature! • Always wear protective clothing, protective gloves and protective goggles when working. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 144: Operation Monitoring
The service life of a mechanical seal greatly depends on the oper- ating conditions (temperature, pressure, fluid properties). • Wilo recommends briefly putting the standby pumps into operation at least once a week to ensure they are always ready for operation. •...
Seite 145: Replacing The Mechanical Seal
18. Remove the stationary ring on the mechanical seal with the collar from the lantern flange and the O-ring (Fig. I/II, Item 1.14). Clean the gasket seats. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 146 16. Reattach the mains connection and, if present, the cable of the differential pressure sensor. NOTICE Observe the steps for commissioning (see “Commissioning” section). 17. Open the shut-off devices upstream and downstream of the pump. 18. Reset the fuse. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 147: Replacing The Motor/Drive
Close the shut-off devices upstream and downstream of the pump. Ensure system is voltage-free. Earth the work area and short-circuit. Disconnect the mains cable. If present, remove the cable for the differential pressure sensor. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 148 • Coat location points with graphite or something similar before installation. • Check the O-rings for damage and replace if necessary. • Flat gaskets must be constantly replaced. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 149 Connect the mains cable. If present, connect the differential pressure sensor cable. For all other cable connections, see the “Electrical Connection” section. Carefully close and tighten the module cover. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 150: Screw Tightening Torques
M20x1.5 for an optional dif- ferential pressure M25x1.5 11.0 sensor M40x1.5 Table 21: Screw tightening torques for electronic module 13.5.3 Screw tightening torques Always tighten screws diagonally. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 151: Spare Parts
2) Tighten the screws uniformly, keep the gap even on both sides. Table 22: Tightening torques Spare parts Obtain genuine spare parts only from a qualified specialist or Wilo customer service. To avoid queries and order errors, please provide all pump and drive rating plate data with every order.
Seite 152: Faults, Causes And Remedies
Coupling guard 1.33 Lantern Coupling/shaft (kit) with: 1.11 1.12 Conical spring washer 1.14 O-ring 1.41 Complete coupling/ shaft 1.42 Circlip 1.43 1.44 Coupling screws Table 23: Spare parts table Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 153 After the 6th error event, the error becomes a final fault. The fault must be acknowledged at the pump. Otherwise the pump restarts automatically. The same as fault type A, but with lower priority. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 154: Mechanical Faults
Foreign object in the pump – Clean pump Pump pumps against closed – Open the shut-off device in the shut-off device pressure pipe Table 26: Causes of error and remedies Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 155: Error Codes, Display
Shaft is mech- If the blocking anically has not been blocked removed after 10 seconds, the pump Pump errors switches off. Check that shaft rotates easily, request customer ser- vice Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 156 Reassign main tiple instances stances of and/or partner of same iden- same identity pump (see sec- tity tion “Twin- E035 head pump in- stallation / y- pipe installa- tion”) Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 157 Request cus- E124 NTC electronic tronics error tomer service module E099 Pump type Different pump Request cus- Impermissible types have tomer service combinatorics been intercon- nected Table 27: Error codes Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 158: Acknowledge Fault
Red LED On • SSM is activated • Error counter is increased > 1 min? Error acknowledged? End; auto control resumes Table 28: Error type A Fig. 49: Error type A, diagram Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 159 60 seconds for error types A and D. 12.3 • Fig. 51: Acknowledging error type A or D Press the operating button again. The error is acknowledged, and the status page is dis- played. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 160 • 6.0.0.0 Press the operating button again. The error is acknowledged, and the status page is dis- played. 6.0.0.0 12.3 Fig. 54: Acknowledging error type B (X = Y) Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 161 If the current incidence (x) is the same as the maximum incidence of the error (y), the error can be acknowledged manually. • Press the operating button again. The error is acknowledged, and the status page is dis- played. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 162 Press the operating button again. The error is acknowledged, and the status page is dis- played. NOTICE The error will be acknowledged automatically if the cause of the error is eliminated. Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 163: Factory Settings
Information on the collection of Proper disposal and appropriate recycling of this product prevents damage to the environ- used electrical and electronic ment and putting your personal health at risk. products Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 164 Please consult your local municipality, the nearest waste disposal site, or the dealer who sold the product to you for information on proper disposal. See www.wilo‑recycling.com for more information about recycling. Subject to change without prior notice! Installation and operating instructions • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 165 Raccordement du capteur de pression différentielle . 202 Réaliser le raccordement électrique...... 203 9 Dispositifs de protection ............ 203 10 Mise en service .............. 203 Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 166: Généralités
Conséquences du danger et consignes pour en éviter la survenue. • Les consignes de sécurité relatives aux dommages matériels commencent par une mention d'avertissement et sont repré- sentées sans symbole. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 167: Mentions D'avertissement
Avoir lu et compris la notice de montage et de mise en service. Le personnel doit posséder les qualifications suivantes : • Travaux électriques : les travaux électriques doivent être réali- sés par un électricien qualifié. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 168: Travaux Électriques
électrique. • Faire remplacer immédiatement des câbles de raccordement défectueux par un électricien professionnel. • Ne jamais retirer les éléments de commande. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 169: Transport
Les couvercles des ouvertures d'aspiration ou de sortie ou l'em- ballage peuvent être retirés pour les inspections. Ils doivent être ensuite remontés pour protéger la pompe et garantir la sé- curité ! Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 170: Travaux De Montage/Démontage
éliminer conformément aux directives locales en vigueur. • Stocker les outils et autres objets divers aux endroits prévus à cet effet. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 171 Fuites Tenir compte des normes et directives locales. Éviter les fuites de la pompe, pour assurer la protection des personnes et de l'envi- Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 172: Travaux D'entretien
Garantir le respect des consignes de prévention des accidents. • Garantir la conformité aux dispositions de la réglementation lo- cale ou générale [CEI, VDE, etc.], ainsi qu'aux prescriptions du fournisseur d'énergie. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 173: Transport Et Stockage
Si la pompe est à nouveau transportée ultérieurement, elle doit être conditionnée de manière à éviter tout dommage dû au transport. Pour ce faire, utiliser l'emballage d'origine ou un emballage de qualité équiva- lente. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 174: Transport Pour Montage/Démontage
Des œillets de transport endommagés peuvent s'arracher et oc- casionner des blessures corporelles graves. • Contrôler systématiquement l'état et la fixation des œillets de trans- Fig. 1: Transport de la pompe port. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 175: Application/Utilisation
Prévoir les mesures nécessaires pour éviter la formation de condensats. Le respect de cette notice fait aussi partie de l'utilisation conforme. Toute utilisation sor- tant de ce cadre est considérée comme non conforme. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 176: Utilisation Non Conforme
Température de stockage -20 °C ... +60 °C min./max. Pression de service max. ad- 16 bar (jusqu'à +120 °C) missible 13 bar (jusqu'à +140 °C) Classe d'isolation Classe de protection IP 55 Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 177 N'utiliser que des mélanges contenant des inhibiteurs de protection anticorrosion. Observer les indica- tions correspondantes des fabricants ! • Le fluide ne doit contenir aucun sédiment. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 178: Contenu De La Livraison
À partir d'une puissance nominale ≥ 5,5 kW, il est conseillé d'effectuer le montage sur un socle de fondation. Fig. 3: Vue de la Stratos GIGA Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 179: Module Électronique
H et ½ H . La pression différentielle de consigne H diminue ou augmente en fonction du débit. Fig. 6: Mode de régulation Δp-c Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 180: Fonction Pompe Double/Utilisation De Culotte
Fonction pompe double/utilisation AVIS de culotte Les propriétés décrites dans ce chapitre ne sont disponibles qu'en cas d'utilisation de l'interface MP interne (MP = Multi Pump). Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 181: Modes De Fonctionnement
Il n'y a toujours qu'une seule pompe qui fonctionne. Chacune des deux pompes produit le débit configuré. L'autre pompe est disponible en cas de panne ou fonctionne après la per- mutation des pompes. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 182 « En attente » signifie : la pompe peut fonctionner, aucun défaut n'est si- gnalé. « Fonctionnement » signifie : le moteur tourne. « Sous tension » signifie : la pompe est sous tension. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 183 Elle fonctionne alors en mode de fonctionnement Δp-c à environ la moitié de la hauteur manométrique maximale. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 184: Autres Fonctions
à l'issue d'arrêts prolongés. Lorsque la fonction « kick » de la pompe est désactivée, un démarrage sans défaut de la pompe ne peut plus être garanti. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 185: Protection Contre Les Surcharges
Les fonctions suivantes sont alors également indisponibles : • Correction de la valeur de pression (menu <5.7.2.0>) • Arrêt et démarrage avec rendement optimisé pour une pompe double Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 186: Installation
• Pour le stockage, le transport et, en particulier, pour les travaux d'ins- tallation et de montage, choisir un emplacement sécurisé et s'assurer que la pompe est stable. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 187: Positions De Montage Autorisées Et Modification De La Disposition Des Composants Avant Installation
Dans la plupart des cas, il suffit de tourner le kit embrochable par rapport au corps de pompe. La disposition possible des composants se base sur les positions de montage autorisées. Fig. 13: Disposition des composants à la li- vraison Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 188 être éliminées afin de garantir un montage exempt de contraintes mécaniques. Exemples de montage de la Stratos GIGA B : Aucun support requis Corps de pompe soutenu min. 5 mm Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 189 7.4.3 Rotation du kit embrochable Le kit embrochable se compose de la roue, de la lanterne et du moteur avec module élec- tronique. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 190 Pour de plus amples informations sur le capteur de pression différentielle, voir le chapitre « Raccordement électrique ». Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 191: Préparation Du Montage
(p. ex. palan, grue). Voir également le chapitre « Transport et sto- ckage ». • Les œillets de transport fixés sur le carter de moteur sont uniquement destinés au transport du moteur. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 192 Il suffit de tourner la connexion par anneau de serrage d'un quart de tour supplémentaire pour remédier à la fuite. Fig. 19: Tourner la connexion par anneau de serrage d'un quart de tour supplémentaire Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 193 Tabl. 5: Forces et couples admissibles au niveau des brides de la pompe dans une tuyauterie Fig. 21: Cas de charge 17A, EN ISO 5199, an- horizontale nexe B Pompe horizontale, tubulure axiale axe X, cas 1A Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 194 = module d'élasticité pour la fonte grise à 20 °C 20, EN-GJL 7.5.2 Évacuation des condensats/isola- Utilisation de la pompe pour les installations de climatisation ou de réfrigération : tion Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 195 à base de laiton (p. ex. capteur de pression différentielle, soupape d'échappement). Éviter tout contact direct avec les matériaux à base de laiton. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 196: Raccordement Électrique
• Ne jamais introduire d'objets (p. ex. clous, tournevis, fil) dans les ou- vertures du module électronique ! • Remonter les dispositifs de sécurité démontés (p. ex. le couvercle du module) ! Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 197: Protection Par Fusible Côté Réseau
Puissance P Fusible max. [A] 11 kW 15 kW 18,5 ... 22 kW Tabl. 8: Protection par fusible maximale admissible Disjoncteurs Il est recommandé de monter un disjoncteur. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 198: Exigences Et Valeurs Limites Pour Les Courants D'harmonique
Toujours insérer le câble d'alimentation réseau dans le passe-câbles à vis M40 prévu à cet effet ! Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 199 (section à respecter, voir tableau « Sections de câble »). Visser solidement les passe-câbles. S'assurer qu'aucune goutte d'eau ne s'infiltre dans le module électronique : Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 200: Bornes
• Raccorder en plus les moteurs à partir de 11 kW à une mise à la terre renforcée. Fig. 28: Mise à la terre supplémentaire, puissance moteur à partir de 11 kW Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 201: Affectation Des Bornes
Un nouveau pontage répète cette opération en respectant une durée de fonctionnement minimum. Charge de contact, paramétrable dans le menu service <5.1.3.2> : 24 V CC/10 mA Multi Pump Interface pour la fonction pompe double Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 202: Raccordement Du Capteur De Pression Différentielle
Tabl. 14: Raccordement du capteur de pression différentielle Câble Couleur Borne Fonction noir Signal bleu Masse marron +24 V +24 V Tabl. 15: Raccordement ; câble du capteur de pression différentielle Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 203: Réaliser Le Raccordement Électrique
• Ne pas faire fonctionner la pompe avec les dispositifs d'arrêt fermés. • S'assurer que la valeur de NPSHA est toujours supérieure à celle de NPSHR. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 204: Qualification Du Personnel
• Laisser refroidir l'installation et la pompe à température ambiante ! • Porter des vêtements, des lunettes et des gants de protection pour tous les travaux. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 205: Installation Pompe Double/Tuyau En Y
« SL » (= esclave = pompe de réserve). À partir de maintenant, tous les Fig. 31: Réglage de la pompe principale autres réglages de la pompe ne peuvent s'effectuer que sur la pompe principale. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 206: Réglage De La Puissance De La Pompe
Le dispositif d'arrêt dans la conduite de refoulement de la pompe est complètement fer- mé ou seulement légèrement ouvert. AVIS Pour déterminer la quantité de fluide de la pompe avec exactitude, le montage d'un débitmètre est recommandé. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 207: Comportement Après L'activation
• Tous les dispositifs de sécurité et de protection prévus doivent être mis en place et en service de manière conforme dès la fin des travaux. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 208: Réglage Du Mode De Régulation
(p. ex. dans la téristiques (p. ex. dans la fiche technique) fiche technique) Tabl. 16: Régulation Δp-c/Δp-v Fig. 32: Régulation Δp-c/Δp-v Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 209 Lorsque la fraction P est précédée du signe moins, la régulation réagit au fait que la valeur de consigne ne soit pas atteinte par une réduction de la vitesse de rotation de la pompe. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 210: Commande De La Pompe
Les symboles standard pour l'indication d'état apparaissent sur l'écran aux positions indi- quées plus haut : Symbole Description Symbole Description Régulation de vi- Fonctionnement tesse constante min. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 211: Symboles Sur Les Graphiques/Instructions
Appui sur le bouton de commande : appuyer sur le bouton de commande pour activer un élément de menu ou confirmer une modification. • Naviguer : procéder aux instructions d'action indiquées ci-après pour naviguer jusqu'au numéro de menu affiché. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 212: Modes D'affichage
Si une flèche « Niveau inférieur » s'affiche sur l'écran, une pression sur le bouton de com- Élément de menu « Niveau inférieur » mande déclenche un passage au niveau de menu immédiatement inférieur. Le numéro du Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 213 Le menu <5.0.0.0> ainsi que ses éléments de sous-menu permettent d'accéder à des ré- glages système fondamentaux pour la mise en service. Les sous-éléments sont protégés en écriture tant que le mode Service n'est pas activé. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 214: Instructions De Commande
Pour passer au mode Menu : • Pendant que l'écran affiche la page d'état, appuyer pendant 2 s sur le bouton de commande (sauf en cas de défaut). Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 215 Si le bouton de commande est maintenu enfoncé pendant 2 s alors qu'un élément de menu « Niveau supérieur » est sélectionné, l'écran retourne à la page d'état. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 216 Activer/désactiver le mode Service En mode Service, il est possible de procéder à des réglages supplémentaires. Le mode s'ac- tive ou se désactive comme suit. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 217 Remettre l'interrupteur DIP 2 en position « OFF ». La page d'état s'affiche de nouveau. AVIS Malgré le verrouillage d'accès activé, les défauts existants peuvent être acquittés après expiration d'un délai d'attente. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 218: Référence Des Éléments De Menu
Somme des heures de fonctionnement ac- tionnement tives de la pompe (le compteur peut être réinitialisé via l'interface infrarouge) 4.2.2.0 Consommation Consommation électrique en kWh/MWh Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 219 OFF État du relais SBM en l'absence d'un message d'attente, de fonctionnement ou de mise sous tension Rapport de marche Message d'attente Signal de marche SBM Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 220 Procède à la permutation des pompes sans Ne s'affiche que pour MA (pompe ± nuelle des tenir compte du compte à rebours principale) pompes Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 221 5.3.1.0 In1 (plage de va- Affichage de la plage de valeurs du capteur Ne s'affiche pas en cas de PID- leurs de capteur) Control Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 222 à la ligne bride de pompe. Correction de la hauteur manométrique désactivée Correction de la hauteur manométrique ac- tivée (paramètre d'usine) Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 223 6.0.0.0 Acquittement Pour de plus amples informations, voir cha- Ne s'affiche qu'en cas de présence ± des défauts pitre « Acquitter un défaut ». de défauts. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 224: Mise Hors Service
Sécher la pompe après démontage et l'entreposer dans un endroit protégé de la pous- sière. • Travaux d'entretien : le technicien qualifié doit connaître les matières consommables Entretien/maintenance utilisées et leur méthode d'évacuation. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 225 • Confier exclusivement au service clients Wilo le démontage/montage de la bride du moteur et du flasque à des fins d'entretien et de répara- tion ! Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 226 • Laisser refroidir l'installation et la pompe à température ambiante ! • Porter des vêtements, des lunettes et des gants de protection pour tous les travaux. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 227: Surveillance De Fonctionnement
Travaux d'entretien ment nuit au refroidissement du moteur et du module électronique. Éliminer l'encrasse- ment et rétablir une arrivée d'air sans restriction, si nécessaire. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 228: Vidange Et Nettoyage
12. Desserrer les vis de fixation de la lanterne (Fig. I/II, pos. 4) pour retirer l'unité de lan- terne avec l'accouplement, l'arbre, la garniture mécanique et la roue hors du corps de pompe. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 229 Appliquer les mesures de mise en service (voir le chapitre « Mise en ser- vice »). 17. Ouvrir les dispositifs d'arrêt en amont et en aval de la pompe. 18. Réarmer le fusible. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 230: Remplacement Du Moteur/De L'entraînement
Mettre l'installation hors tension et la protéger contre toute remise en service intem- pestive. Fermer les dispositifs d'arrêt en amont et en aval de la pompe. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 231 Recouvrir les emplacements d'ajustage de graphite ou de produits similaires avant le montage. • Vérifier l'état du joint torique et le remplacer si nécessaire. • Remplacer systématiquement les garnitures plates. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 232 Brancher la ligne de raccordement réseau. Raccorder le câble du capteur de pression différentielle, si disponible. Pour tout autre raccordement de câbles, voir le chapitre « Raccordement électrique ». Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 233 Bornes de com- – mande Bornes de puissance – Bornes de terre – Module électronique – – moteur (tirants d'assem- blage) Couvercle de module M6 Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 234: Couples De Serrage Des Vis
Wilo. Afin d'éviter toutes questions ou commandes erronées, indiquer toutes les données de la plaque signalétique de la pompe et de l'entraînement lors de chaque commande. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 235 1.11 Écrou Fourche de montage (Fig. 47) 1.12 Disque de serrage Module électronique 1.14 Joint torique Vis de fixation pour module électronique/moteur 1.15 Cale d'épaisseur Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 236: Pannes, Causes Et Remèdes
Contrôle et réparation en usine. Certaines prestations de notre service après-vente peuvent être payantes ! Contacter le service après-vente pour obtenir des indications précises à ce sujet. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 237: Défauts Mécaniques
à un montage plus bas de la pompe La pompe aspire de l'air ou la – Remplacer le joint d'étanchéité conduite d'aspiration n'est – Contrôler la conduite d'aspiration pas étanche Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 238: Codes D'erreur, Affichage
At- néré ment) tention ! Un E007 fonctionne- ment de longue durée peut en- dommager le module élec- tronique Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 239 Bobinage cou- Moteur défec- Appeler le ser- pé tueux vice clients WSK ou PTC Moteur défec- Appeler le ser- E026 coupée tueux vice clients Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 240 Déconnexion Câble de com- Vérifier les communication munication MP câbles et les E052 DP/MP défectueux liaisons de câbles Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 241 Un type de pompe de dimension insuffisante, surtout dans le cas de fluides visqueux, ou Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 242: Acquitter Un Défaut
Le compteur de défauts augmente > 1 min ? Défaut acquitté ? Fin ; le mode de régulation reprend Tabl. 28: Type de défaut A Fig. 49: Type de défaut A, schéma Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 243 Fig. 51: Acquittement du type de défaut A ou Appuyer de nouveau sur le bouton de commande. Le défaut est acquitté et la page d'état s'affiche. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 244 • Appuyer de nouveau sur le bouton de commande. Le défaut est acquitté et la page d'état s'affiche. Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 245 Compteur de défauts > 5 ? • SSM est activé Défaut acquitté ? Fin ; le mode de régulation reprend Tabl. 31: Type de défaut C Fig. 55: Type de défaut C, schéma Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 246 Fin ; le mode de régulation (pompe double) reprend Fin ; le mode de régulation (pompe simple) reprend Tabl. 32: Type de défaut E Fig. 57: Type de défaut E, schéma Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 247: Réglages D'usine
Report de marche centralisé 5.1.7.0 Extern off Extern off collectif 5.3.2.0 In1 (plage de valeurs) 0-10 V actif 5.4.1.0 In2 actif/inactif 5.4.2.0 In2 (plage de valeurs) 0-10 V Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 248: Élimination
été acheté. Pour davantage d'informations sur le recyclage, voir le site www.wilo‑recycling.com. Sous réserve de modifications techniques ! Notice de montage et de mise en service • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 249 .................... 280 Elektrische aansluiting voorbereiden...... 281 Klemmen ................ 283 Klembezetting .............. 283 Aansluiting verschildruksensor ........ 285 Elektrische aansluiting tot stand brengen .... 285 9 Beveiligingsinrichtingen ............ 285 10 Inbedrijfname................. 285 Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 250: Algemeen
Alle rechten voorbehouden. Voorbehoud van wijziging Wilo behoudt zich het recht voor om de genoemde gegevens zonder aankondiging vooraf te wijzigen en is niet aansprakelijk voor technische onnauwkeurigheden en/of lacunes. De gebruikte afbeeldingen kunnen afwijken van het origineel en dienen slechts als voorbeeld- weergaven van het product.
Seite 251: Personeelskwalificatie
Persoonlijke beschermingsmiddelen: Voetbescher- ming dragen Persoonlijke beschermingsmiddelen: Handbescher- ming dragen Persoonlijke beschermingsmiddelen: Veiligheidsbril dragen Nuttige aanwijzing Personeelskwalificatie Het personeel moet: • Geïnstrueerd zijn over de plaatselijk geldige ongevallenpreven- tievoorschriften. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 252: Elektrische Werkzaamheden
• Aard het product. • Als het product op elektrische schakelinstallaties wordt aange- sloten, moeten de voorschriften van de fabrikant worden opge- volgd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 253: Transport
• Voor inspectiedoeleinden kunnen de verpakking of afdekkin- gen van de aanzuig- of uitlaatopeningen worden verwijderd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 254: Montage-/Demontagewerkzaamheden
Gereedschappen en andere voorwerpen mogen alleen op de daarvoor bestemde plaatsen bewaard worden. Thermisch gevaar De meeste oppervlakken van de pomp en de aandrijving kunnen tijdens het bedrijf heet worden. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 255: Gevaar Door Lawaai
Maatregelen nemen ter vermindering van het lawaai (bijv. isola- tie, geluidsbeschermingswanden) Lekkages Leef lokale normen en voorschriften na. Vermijd lekkage van de pomp ter bescherming van personen en milieu voor gevaarlijke (explosieve, giftige, hete) stoffen. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 256: Onderhoudswerkzaamheden
Waarborg dat de voorschriften voor de ongevallenpreventie worden nageleefd. • Zorg ervoor dat de plaatselijke of algemene voorschriften [bijv. IEC, VDE enz.] en de voorschriften van de plaatselijke energie- bedrijven worden opgevolgd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 257: Transport En Opslag
Indien de pomp op een later tijdstip opnieuw wordt vervoerd, moet deze op een voor het transport veilige manier worden verpakt. Gebruik daar- voor de originele of een gelijkwaardige verpakking. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 258: Transport Voor Installatie-/Demontagedoeleinden
Beschadigde transportogen kunnen afbreken en tot ernstig let- sel leiden. • Controleer altijd of de transportogen zijn beschadigd en of ze goed zijn Fig. 1: Transport van de pomp bevestigd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 259: Toepassing/Gebruik
• Zet de pomp nooit onbeveiligd op de pompvoeten neer. Toepassing/gebruik Toepassing De droogloperpompen van de serie Stratos GIGA (inline-enkel) en Stratos GIGA B (blok) zijn bestemd voor gebruik als circulatiepompen in de gebouwentechniek. Ze mogen worden gebruikt voor: •...
Seite 260: Verkeerd Gebruik
0 °C ... +40 °C Lagere of hogere omge- bedrijf min./max. vingstemperaturen op aan- vraag Temperatuur bij opslag min./ -20 °C ... +60 °C max. Max. toegestane werkdruk 16 bar (tot +120 °C) 13 bar (tot +140 °C) Isolatieklasse Beschermingsklasse IP 55 Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 261 De vloeistof dient vrij van sedimenten te zijn. • Bij gebruik van andere vloeistoffen is toestemming van Wilo vereist. • Mengsels met een glycolaandeel van > 10 % beïnvloeden de berekening van de door- stroming. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 262: Leveringsomvang
Het pomphuis is uitgevoerd in het inline-bouwtype, d.w.z. de flenzen aan de zuig- en de perszijde liggen in een middellijn. Alle pomphuizen zijn voorzien van gegoten pompvoeten. Vanaf een nominaal motorvermogen van ≥ 5,5 kW wordt montage op een funderingssokkel aanbevolen. Fig. 3: Weergave Stratos GIGA Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 263: Elektronicamodule
De elektronica verandert de door de pomp aan te houden gewenste verschildrukwaarde line- air tussen de opvoerhoogte H en ½ H . De gewenste verschildrukwaarde H neemt overeen- komstig het debiet af of toe. Fig. 6: Regelingsmodus Δp-c Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 264: Dubbelpompfunctie/Broekstuktoepassing
De meetpunten van de verschildruksensor moeten in de gezamenlijke verzamelbuis op de zuig- en perszijde van de dubbelpompinstallatie worden geplaatst. Fig. 9: Voorbeeld: aansluiting verschildruk- sensor in Y-buisinstallatie Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 265: Gedrag In Dubbelpompbedrijf
2 s. In het regelbedrijf kan de opvoerhoogte lichtjes schommelen. Pomp 1 past zich hoe dan ook aan de gewijzigde voorwaar- den aan. De pompwisseling hangt af van de acceleratietijd en duurt over het algemeen 4 s. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 266 Daardoor wordt tevens het ESM/SSM- contact gereset. Op het display van de partnerpomp knippert het symbool ( – pomp draait in noodbe- drijf). Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 267 (hoofd- of partnerpomp) wordt geblokkeerd, is de pomp niet meer stand-by. In deze toestand worden fouten herkend, weergegeven en gemeld. Als een fout in de vrij- gegeven pomp optreedt, springt de geblokkeerde pomp niet aan. De pomp-kick wordt Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 268: Overige Functies
De schakelfrequentie kan via het menu <4.1.2.0>, de CAN-bus of de IR-stick worden ge- 6.5.3 Schakelfrequentie wijzigd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 269: Varianten
Het normale bedrijf van de pomp is enkel met gemonteerde elektronica- module toegestaan. • Sluit de pomp nooit aan en gebruik deze ook niet als de elektronica- module niet is gemonteerd! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 270: Toegestane Inbouwposities En Wijziging Van De Compo- Nentenopstelling Vóór De Installatie
In de meeste gevallen volstaat het draaien van de insteekset relatief aan het pomphuis. De mogelijke opstelling van de componenten is afhankelijk van de toegestane inbouwposities. Fig. 13: Opstelling van de componenten bij levering Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 271 Verwijder daarvoor de stop op de motorflens. Stratos GIGA LET OP De inbouwpositie met horizontale motoras is bij de Stratos GIGA alleen tot een motorvermogen van 15 kW toegestaan. Een motorsteun is niet vereist. Pas bij een motorvermogen > 15 kW alleen een inbouwpositie met lood- rechte motoras toe.
Seite 272 De insteekset kan – relatief ten opzichte van het pomphuis – in 4 verschillende posities wor- den opgesteld (telkens 90° gedraaid). Fig. 17: Toegestane inbouwposities met ver- ticale motoras 7.4.3 Draaien van de insteekset De insteekset bestaat uit een waaier, lantaarnstuk en motor met elektronicamodule. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 273 Als de verschildruksensor wordt gedraaid, let er dan op dat de druk- en zuigzijde op de verschildruksensor niet worden verwisseld! Zie voor meer informatie over de verschildruksensor hoofdstuk "Elektri- sche aansluiting". Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 274: Installatie Voorbereiden
Installatie voorbereiden Controleer of de pomp overeenkomt met de gegevens op het afleveringsbewijs; meld eventuele schade of het ontbreken van onderdelen onmiddellijk aan de firma Wilo. Kratten/ dozen/omhulsels controleren op reserveonderdelen of toebehoren die samen met de pomp in de verpakking kunnen zitten.
Seite 275 Koppeling loshalen en gelijkmatig met het voorgeschreven draaimoment opnieuw aanha- len. Indien deze maatregel geen effect heeft: • Motor demonteren (zie het hoofdstuk “Motor vervangen”). • Motorcentrering en -flens reinigen. • Motor opnieuw monteren. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 276: Zuigflens
Σ Krachten F Σ Momenten M Zuigflens 1155 1383 1173 1050 1838 Fig. 22: Belastingsgeval 1A 1383 1243 1120 2170 1068 1750 1575 1418 2748 1278 2345 2100 1890 3658 1138 1680 Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 277 De rubberen stop dient om beschermingsklasse IP55 te waarborgen. • Inbouwpositie: Elke inbouwpositie behalve "Motor naar beneden" is toegestaan. • De ontluchtingsklep (Fig. I/II, pos. 1.31) moet altijd naar boven wijzen. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 278: Elektrische Aansluiting
• Als personen in aanraking kunnen komen met de pomp of de ge- pompte vloeistof, de geaarde verbinding extra uitrusten met een lek- stroom-veiligheidsinrichting. • Neem de inbouw- en bedieningsvoorschriften van het toebehoren in acht! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 279 Gevaar voor materiële schade door ondeskundige elektrische aansluiting! • Let erop dat het stroomtype en de spanning van de netaansluiting overeenkomen met de gegevens op het typeplaatje van de pomp. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 280: Zekering Aan De Netzijde
≥ 1800 ≥ 2400 18,5 ≥ 3000 ≥ 3500 Tab. 9: Vereist kortsluitingsvermogen S LET OP Een geschikt harmonisch filter tussen de pomp en het voedingsnet redu- ceert het aandeel van de harmonische stroom. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 281: Elektrische Aansluiting Voorbereiden
De afscherming moet aan de elektromagnetische compatibiliteitskabelklemmen in de elek- tronicamodule en aan het andere uiteinde worden aangebracht. De kabels voor SBM en SSM hoeven niet te worden afgeschermd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 282 Aandraaimoment Montageaanwijzingen [Nm] ± 10 % M12x1,5 1 x kabelschroefverbinding M12 gereserveerd voor aan- sluitleiding van een optione- le verschildruksensor M16x1,5 M20x1,5 M25x1,5 11,0 M40x1,5 16,0 Tab. 11: Aandraaimomenten voor kabelschroefverbindingen Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 283: Klemmen
Tab. 12: Aandraaimomenten voor stuur-, vermogens- en aardingsklemmen Klembezetting 11 ... 22 kW: M20 M40 M16 M12 Fig. 29: Kabelschroefverbindingen Omschrijving Toewijzing Aanwijzingen L1, L2, L3 Netaansluitspanning 3~380 V AC - 3~440 V AC, 50/60 Hz, IEC 38 ; (PE) Aansluiting aardleiding Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 284 Interface IF-module Klemmen van de seriële, digitale ge- De optionele IF-module wordt in een multistekker in de klemmenkast ge- bouwbeheersysteeminterface stoken. De aansluiting is beveiligd tegen draaiing Tab. 13: Klembezetting Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 285: Aansluiting Verschildruksensor
• Geschikte aanrakingsbeveiliging aanbrengen. • Pomp voor werkzaamheden altijd laten afkoelen. • Afhankelijk van de toepassing het pomphuis isoleren. • Neem de lokale voorschriften in acht. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 286 • De afvoergaten voor het condensaat vervolgens weer met de kunst- stofstoppen afsluiten. VOORZICHTIG Als de rubberen stop is verwijderd, is beschermingsklasse IP55 niet meer gegarandeerd! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 287: 10.1 Personeelskwalificatie
Belangrijke parameters om de minimumtoevoerdruk te bepalen, zijn de NPSH-waarde van de pomp op het bedrijfspunt en de dampdruk van het medium. De NPSH-waarde vindt u in de technische documentatie van het betreffende pomptype. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 288: Dubbelpompinstallatie/Y-Buisinstallatie
• Zorg ervoor dat de minimale volumestroom Q niet wordt onder- schreden. Geschatte berekening van Q = 10% x Q x werkelijk toerental/max. toerental max. pomp Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 289: Inschakelen Van De Pomp
Het servicemenu dient voor de individuele in- en omstelling van de pomp; zie hoofdstuk "Bediening". • Voor het verhelpen van storingen zie ook hoofdstuk "Storingen, oorzaken en oplossin- gen" . • Voor meer informatie over de fabrieksinstelling zie hoofdstuk "Fabrieksinstellingen". Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 290: Bedrijf
Om een sterke temperatuurstijging in de motor en overmatige belasting van de pomp, de koppeling, de motor, de afdichtingen en de lagers te vermijden, mogen er niet meer dan 10 inschakelingen per uur plaatsvinden. Dubbelpompbedrijf Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 291: Instelling Van De Regelingsmodus
De parameters mogen alleen in kleine stappen worden gewijzigd en de effecten op de instal- latie moeten continu worden gecontroleerd. De parameterwaarden mogen alleen door een vakmonteur worden aangepast die is opgeleid in regelingstechniek. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 292: Bediening Van De Pomp
Omschakelen tussen standaard- en servicemodus. Voor meer informatie zie hoofdstuk "Servicemodus activeren/deactiveren" Activeren of deactiveren van de toegangsblokkering. Voor meer informatie zie hoofdstuk "Toegangsblokkering activeren/deactiveren" Fig. 35: DIP-schakelaars Tab. 18: DIP-schakelaars Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 293: Opbouw Van Het Display
Statuspagina van het menu: de standaardweergave op het display. 12.3 • "Niveau lager": Een menu-element waarmee naar een lager menu-niveau kan worden gewisseld (bijv. van <4.1.0.0> naar <4.1.1.0>). 4.1.0.0 Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 294: Weergavemodi
11.5.1 Statuspagina van weergave De standaardweergave op het display is de statuspagina. Het actueel ingestelde setpoint wordt met de cijfersegmenten weergegeven. De overige instellingen worden met symbolen 12.3 weergegeven. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 295 Als er een fout optreedt, gaat het display van de statuspagina naar de foutpagina. Het display geeft de letter "E" en de uit drie tekens bestaande foutcode gescheiden door een decimale E000 punt weer. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 296: Bedieningsinstructies
Door aan de bedieningsknop te draaien, wordt de toegangsblokkering geactiveerd of gede- activeerd. Door op de bedieningsknop te drukken, wordt de selectie bevestigd. 11.6 Bedieningsinstructies 11.6.1 Aanpassen van de gewenste waar- De gewenste waarde kan op de statuspagina worden aangepast. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 297 Selecteer het menu-element "Niveau hoger" en druk de bedieningsknop in om te- rug te keren naar het eerstvolgende hogere menu-niveau. Het nummer van het nieuwe menuniveau wordt weergeven, bijv. bij het wisselen van <4.4.1.0> naar <4.4.0.0>. Fig. 43: Navigatievoorbeeld Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 298 Fig. 46: Informatie oproepen • Draai de bedieningsknop totdat het menu-element "Niveau hoger" wordt weerge- geven. • Druk op de bedieningsknop. Het display keert terug naar het eerstvolgende hogere menuniveau (hier <4.1.0.0>). Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 299 Om de subelementen van het menu <5.0.0.0> te bewerken, moet boven- dien de servicemodus zijn geactiveerd. • Zet de DIP-schakelaar 2 terug in de positie "OFF". Het display keert terug naar de statuspagina. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 300: Referentie Menu-Elementen
Afhankelijk van actuele regelingsmodus. Wordt niet in regelbedrijf weerge- waarde (In1) Δp-c, Δp-v: Waarde H in m geven PID-Control: waarde in % 4.1.3.0 Vermogen Actueel opgenomen vermogen P in W Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 301 Toestand van het SSM-relais als er geen storingsmelding is 4.3.3.0 Toestand van het SBM-relais als er een stand-by-/bedrijfs- of net-aan-melding is OFF Toestand van het SBM-relais als er geen stand-by-/bedrijfs- of net-aan-mel- ding is Bedrijfsmelding Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 302 Multipomp Dubbelpomp Wordt alleen weergegeven als DP actief is (incl. submenu's) 5.1.1.0 Bedrijfssituatie Hoofd-/reservebedrijf Wordt alleen weergegeven bij MA ± (hoofdpomp) Parallel bedrijf Wordt alleen weergegeven bij MA (hoofdpomp) Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 303 Specifieke instellingen van de IF-modules, Meer informatie in de Inbouw- en ± afhankelijk van het protocoltype bedieningsvoorschriften van de IF- modules 5.2.5.0 IF-gateway val C ± 5.2.6.0 IF-gateway val E ± Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 304 Opvoerhoogtecorrectie uit Opvoerhoogtecorrectie aan (fabrieksinstel- ling) Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 305 Voor meer informatie zie hoofdstuk "Fout Wordt alleen weergegeven als er ± bevestigen". een fout is. 7.0.0.0 Toegangsblok- Toegangsblokkering niet actief (wijzigingen ± kering mogelijk) (voor meer informatie zie hoofd- stuk "Toegangsblokkering activeren/deac- tiveren"). Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 306: Uitbedrijfname
Installatie-/demontagewerkzaamheden: De monteur moet een opleiding hebben ge- volgd voor de omgang met de noodzakelijke gereedschappen en bevestigingsmateria- len. Het wordt aanbevolen om de pomp door de Wilo-servicedienst te laten onderhouden en controleren. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 307 • Controleer of ze spanningsvrij zijn en dek aangrenzende, onder span- ning staande onderdelen af of sluit ze af! • Sluit de afsluiters voor en achter de pomp! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 308 • Draag veiligheidshandschoenen om snijwonden te voorkomen! LET OP Gebruik bij alle montagewerkzaamheden voor het instellen van de cor- recte waaierpositie in het pomphuis de montagevork! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 309: Bedrijfsbewaking
(temperatuur, druk, aard van de vloeistof). • Wilo adviseert de reservepompen minstens een keer per week kortstondig in bedrijf te stellen om ervoor te zorgen dat zij permanent klaar voor bedrijf zijn. •...
Seite 310: Gevaar Voor Verbranding
Controleer de koppelingspasvlakken en reinig en olie ze licht indien nodig. Monteer de koppelingsschalen met ertussen geplaatste compensatieschijven op de pompas voor en leid de voorgemonteerde koppelingsaseenheid voorzichtig in het lan- taarnstuk. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 311: Motor/Aandrijving Vervangen
• Inbouw- en bedieningsvoorschriften van pomp, motor en overige toebehoren in acht nemen. • Na afsluiting van de werkzaamheden gedemonteerde beveiligingsin- richtingen, bijvoorbeeld moduledeksel, weer monteren. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 312 Zonder gemonteerde elektronicamodule mag de pomp niet worden aan- gesloten of gebruikt! LET OP Demontage en montage van de elektronicamodule moeten plaatsvinden volgens de voorschriften die bij het reserveon- derdeel zijn gevoegd! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 313 • Gebruik de pomp nooit zonder gemonteerde elektronicamodule. • Monteer na afsluiting van de werkzaamheden gedemonteerde bevei- ligingsinrichtingen, bijvoorbeeld moduledeksel of koppelingsafdek- kingen weer terug. LET OP Let op de tekeningen in het hoofdstuk "Reserveonderdelen". Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 314 De pomp mag niet zonder gemonteerde elektronicamodule worden aan- gesloten of gebruikt! LET OP Demontage en montage van de elektronicamodule moeten plaatsvinden volgens de voorschriften die bij het reserveon- derdeel zijn gevoegd! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 315 Schroeven altijd kruiselings aantrekken. Schroefverbinding Aandraaimo- ment Plaats Afmetin- Grootte/sterkteklasse Nm ±10 % gen as Waaier — As A2-70 Waaier — As Waaier — As Pomphuis — Lantaarnstuk Lantaarnstuk — Motor Lantaarnstuk — Motor Lantaarnstuk — Motor Lantaarnstuk — Motor Koppeling 10.9 Koppeling Koppeling Koppeling Koppeling Koppeling Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 316: Reserveonderdelen
1.14 O-ring Stop voor drukmeet- aansluitingen 1.15 Compensatieschijf Omschakelklep ≤ DN 80 (alleen DL- E-pompen) 1.16 Compensatieschijf Omschakelklep ≥ DN 100 (alleen DL- E-pompen) Mechanische afdich- Sluitplug voor af- ting (montageset) voerboring met: Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 317: Storingen, Oorzaken En Oplossingen
• Markeer het werkgebied en sluit het af. • Als geen personen aanwezig zijn in het werkgebied, pomp inschake- len. • Als personen het werkgebied betreden, moet de pomp onmiddellijk worden uitgeschakeld. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 318: Mechanische Storingen
Foutenin- Toelichting Capaciteit te laag Lekkage in het pomphuis Lekkage van de asafdichting Pomp draait niet rustig of met veel geluid Temperatuur van de pomp te hoog Tab. 25: Foutenindex Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 319: Foutcodes, Displayweergave
– Pomp reinigen pomp Pomp transporteert tegen – Afsluitarmatuur in der persleiding gesloten afsluitarmatuur in openen Tab. 26: Foutoorzaken en oplossingen 15.2 Foutcodes, displayweergave Groepering Fout Oorzaak Oplossing Fouttype – Geen fout Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 320 Indien blokke- nisch geblok- ring na 10 s keerd niet is verhol- pen, wordt de pomp uitge- Pompfout schakeld. Con- troleren of de as soepel draait, contact opnemen met klantenservice Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 321 E033 gen in stroom- troleren DP/MP: gelijke Gelijke identi- Hoofd- en/of identiteit teit meermaals partnerpomp meermaals aanwezig opnieuw toe- aanwezig wijzen (zie E035 hoofdstuk "Dubbelpomp- installatie/Y- buisinstallatie") Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 322 Onderbreking Interne elek- Contact met E124 elektronicamo- tronicafout servicedienst dule NTC E099 Pomptype Verschillende Contact met Niet-toegesta- pomptypen zijn servicedienst ne combinatie met elkaar ver- bonden Tab. 27: Foutcodes Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 323: Fout Bevestigen
Motor uit • Rode LED aan • SSM wordt geactiveerd • Foutteller wordt verhoogd > 1 min? Fout bevestigd? Einde; regelbedrijf wordt voortgezet Tab. 28: Fouttype A Fig. 49: Fouttype A, schema Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 324 A en D altijd 60 seconden. 12.3 • Fig. 51: Fouttype A of D bevestigen Druk opnieuw op de bedieningsknop. De fout is bevestigd en de statuspagina wordt weergegeven. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 325 • 6.0.0.0 Druk opnieuw op de bedieningsknop. De fout is bevestigd en de statuspagina wordt weergegeven. 6.0.0.0 12.3 Fig. 54: Fouttype B bevestigen (X = Y) Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 326 Indien het actuele optreden (x) gelijk is aan het maximale optreden van de fout (y) kan de fout handmatig wordt bevestigd. • Druk opnieuw op de bedieningsknop. De fout is bevestigd en de statuspagina wordt weergegeven. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 327 Druk opnieuw op de bedieningsknop. De fout is bevestigd en de statuspagina wordt weergegeven. LET OP Door de oorzaak van de fout te verhelpen, wordt de fout automatisch be- vestigd. Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 328: Fabrieksinstellingen
Informatie over het verzamelen Door dit product op de voorgeschreven wijze af te voeren en correct te recyclen, worden van gebruikte elektrische en elek- milieuschade en persoonlijke gezondheidsrisico's voorkomen. tronische producten Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 329 Vraag naar informatie over de correcte afvoer bij de gemeente, de plaatselijke afvalverwer- kingsplaats of bij de verkoper van het product. Meer informatie over recycling is te vinden op www.wilo‑recycling.com. Technische wijzigingen voorbehouden! Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA, Wilo-Stratos GIGA B • Ed.01/2023-05...
Seite 332 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 T +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
