3.2.3. Heizen: Verbraucherkreis Deckenheizung

Die Pumpe ist in einem Verbraucherkreis installiert, der
eine Deckenheizung versorgt. Für diese Anwendung
können die druckgeführten Regelungsarten Δp-c,
Dynamic Adapt plus oder die temperaturgeführte
Regelungsart „Hallentemperatur T-const." verwendet
werden.
Druckregelung
Versorgt der Heizkreis mehrere Räume, besitzen die
Deckenheizkreise Regelventile, um die Raumtemperatur
individuell einzuregulieren. Bei einer Deckenheizung sind
die Druckschwankungen durch Ventile im Verhältnis zu
dem Druckverlust des Rohrnetzes eher gering. Deshalb
kann in diesem Fall Δp-c (Einstellung der Soll-Förderhöhe
erforderlich) oder Dynamic Adapt plus (keine Einstellung
der Soll-Förderhöhe erforderlich) ausgewählt werden. Wilo
empfiehlt für diese Anwendung die Regelungsart Dynamic
Adapt plus.

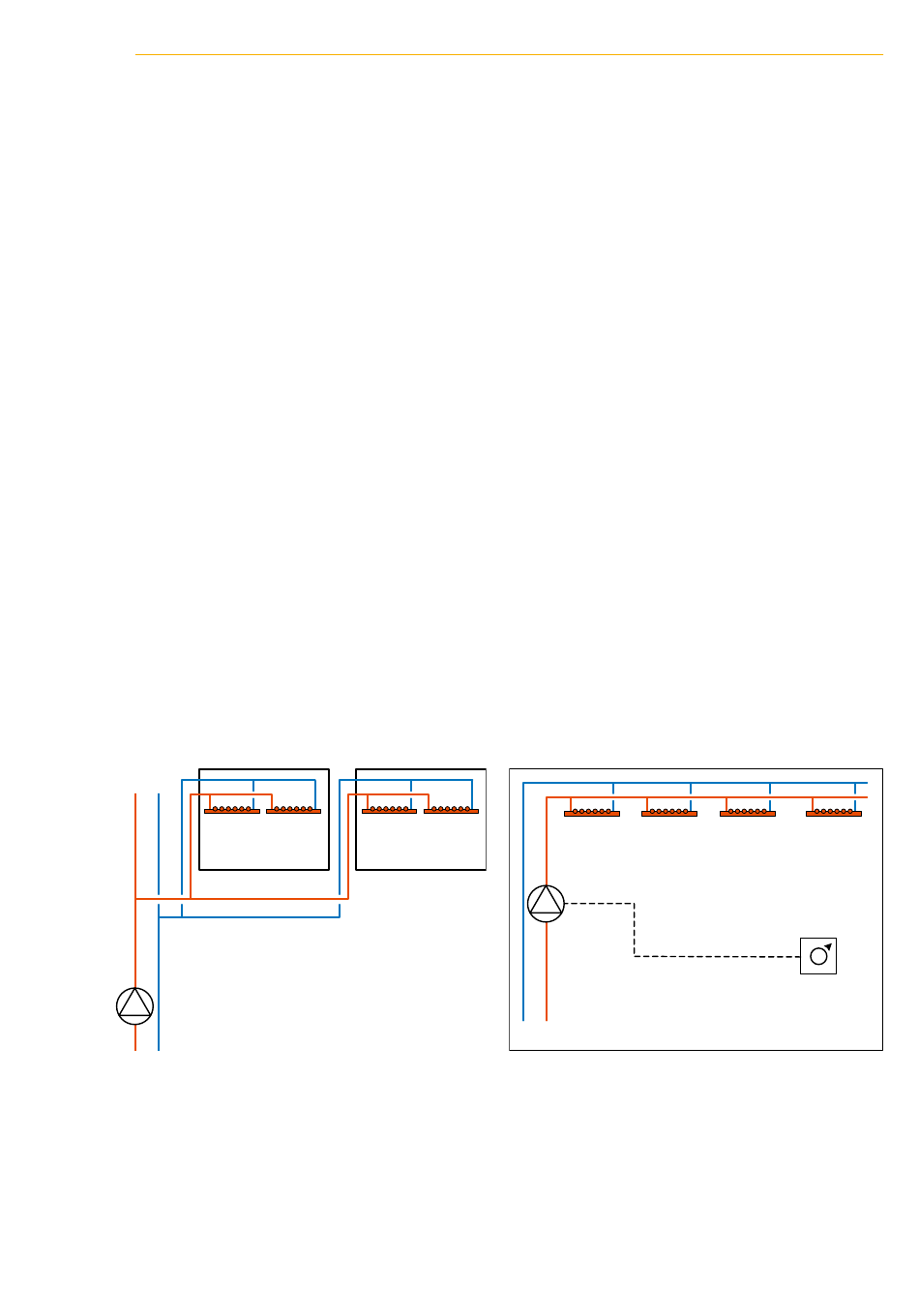

Druckregelung bei Verbraucherkreis Deckenheizung
Hallentemperaturregelung
Wird mit dem Heizkreis eine große thermische Zone wie
z. B. eine Halle, mit Wärme versorgt, können die Regel-
ventile an den Verteileranschlüssen der Deckenheizung
entfallen bzw. sie sind in Bestandsgebäuden oft nicht
vorhanden. Die Pumpe kann dann die Hallentemperatur
mit der Regelungsart „Hallentemperatur T-const." direkt
auf den gewünschten Sollwert T= 3 °C ... 30 °C einregeln.
Dazu ist die Installation eines Temperaturfühlers als
Ist-Wertgeber oder eines Raumbediengerätes als Soll- und
Ist-Wertgeber in der Halle notwendig. Die Werte werden
über die Analogeingänge an die Pumpe übertragen. Der
Temperatursensor für den Ist-Wert kann entweder direkt
als PT1000 Fühler angeschlossen werden oder als aktiver
Sensor mit strom- oder spannungsgeführtem Signal. Der
Sollwert kann ebenfalls über ein strom- oder spannungs-
geführtes Signal übertragen werden. Wird nur ein
Ist-Wertgeber im Raum installiert, kann der Sollwert auch
direkt an der Pumpe als Festwert eingestellt werden.
Hallentemperaturregelung bei Verbraucherkreis Deckenheizung
