Deutsch

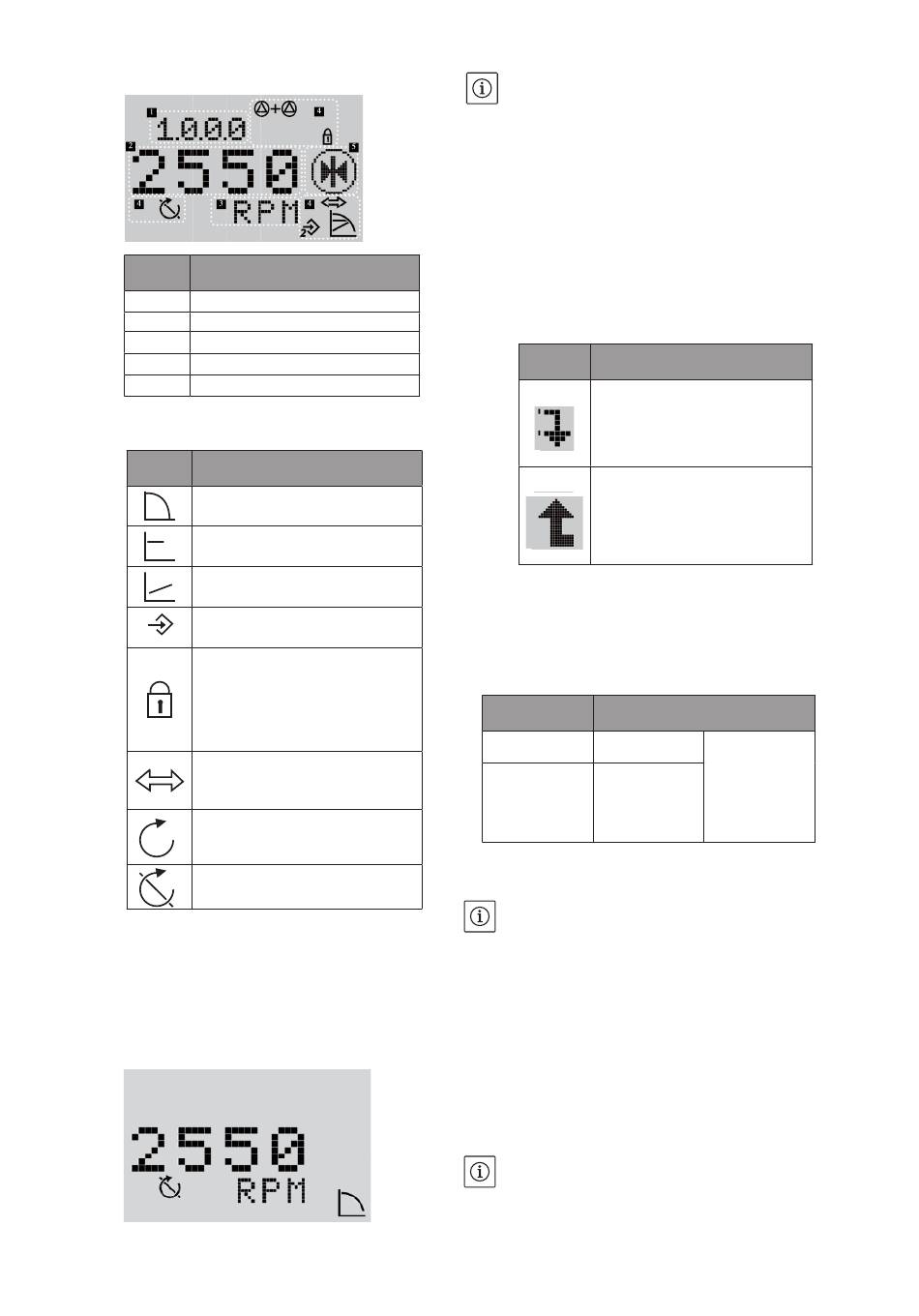

8.3.2 Aufbau des Displays

Pos.
1
2
3
4
5

8.3.3 Beschreibung der Standardsymbole

Symbol
2
8.3.4 Display
Statusanzeige auf dem Display
• Die Statusanzeige ist die Standardanzeige auf
dem Display.
Der aktuell eingestellte Sollwert wird angezeigt.
Die Grundeinstellungen werden durch Symbole
angezeigt.
Beispiel für die Statusanzeige auf dem Display
28
Beschreibung
Menünummer
Angezeigter Wert
Angezeigte Einheit
Standardsymbole
Angezeigtes Piktogramm
Beschreibung
Betriebsart „Drehzahlstufenregelung"
Betriebsart „Druck konstant" oder
„PID-Regelung"
Betriebsart „Druck variabel" oder
„PID-Regelung"
Eingang IN2 aktiviert
(externer Sollwert)
Zugangssperre
Wenn dieses Symbol erscheint,
können die Einstellungen und
aktuellen Messwerte nicht verändert
werden. Die Informationen werden
schreibgeschützt angezeigt
GLT (Gebäudeleittechnik)
PLR oder LON ist aktiv.
Pumpe im Betrieb (falls blinkend:
Feststellung einer Nullförderleistung)
Pumpe ausgeschaltet
HINWEIS: Wird der Drehknopf nicht innerhalb von
30 Sekunden betätigt, werden alle Menüs been-
det und das Display wieder angezeigt – etwaige
Änderungen werden nicht
Navigationselement
• Die Funktionen des Umrichters können über
das Menü aufgerufen werden. Jedem Menü und
Untermenü ist eine Nummer zugewiesen.
• Zum Navigieren durch die Menüebenen den
Drehknopf drehen (z. B. 4.0.0.0 -> 5.0.0.0).
• Blinkende Elemente (Wert, Menünummer,
Symbol oder Piktogramm) ermöglichen die Aus-
wahl eines neuen Werts, einer neuen Menünum-
mer oder einer neuen Funktion.
Symbol
Wenn der Pfeil erscheint:
• Auf den Drehknopf drücken, um
das folgende Untermenü aufzuru-
fen (z. B. 4.0.0.0 -> 4.1.0.0).
Wenn der „Zurück"-Pfeil erscheint:
• Auf den Drehknopf drücken, um
das nächsthöhere Menü aufzuru-
fen (z. B. 4.1.3.0 -> 4.1.0.0).
8.3.5 Festlegung der Anwendungsart
(offener oder geschlossener Hydraulikkreis)
Das Produkt erlaubt zwei Anwendungen. Die
verfügbaren Betriebsarten richten sich nach der
gewählten Anwendung.
Hydraulik-
Betriebsart
anwendung
Offener Kreis Betriebsart „p-c" Betriebsart
Betriebsart
Geschlossener „Δp-c"
Kreis Betriebsart
„Δp-v"
Über Menü 5.7.8.0 im Menü „EXPERT" können Sie
die gewünschte Anwendung auswählen.
HINWEIS: Nach Änderung der Anwendung
muss das Produkt neu initialisiert werden.
Alle Anwenderparameter werden auf die
Werkseinstellungen zurückgesetzt.

8.3.6 Festlegung der Betriebsarten

Festlegung der Drucksensoren
• Der Relativdrucksensor misst den Druck im
Verhältnis zum atmosphärischen Druck.
• Der Absolutdrucksensor misst den Druck im
Verhältnis zum Nulldruck in einem Vakuum.
• Der Differenzdrucksensor misst den Druck
zwischen zwei Punkten.
HINWEIS: Sofern kein Differenzdrucksensor
verwendet wird, werden alle von der Pumpe
angezeigten Druckwerte im Verhältnis zum atmo-
sphärischen Druck gemessen.
übernommen.
Beschreibung
„Drehzahlstufen-
regelung"
PID-Modus
