3.2.5. Heizen: Erzeuger- oder Zubringerkreis mit hydraulischer Weiche

Die Pumpe ist in einem Erzeuger- oder Zubringerkreis
installiert, der eine hydraulische Weiche mit Wärme
versorgt. Hydraulische Weichen werden eingesetzt, um
zwei Systeme hydraulisch zu entkoppeln. Hierbei sind zwei
Zielsetzungen zu unterscheiden:
1. Die Vorlauftemperatur auf der Sekundärseite soll
eingestellt werden. Hierzu muss der Volumenstrom
auf der Primärseite gegenüber dem der Sekundärseite
entsprechend verringert werden. Die Wilo-Stratos MAXO
stellt hierfür die Regelungsart „Sekundär-Vorlauf-
temperatur" bereit.
2. Die Energie soll möglichst ohne Anhebung der
Rücklauftemperatur übertragen werden, sodass die
Anforderungen an die Rücklauftemperaturen der Kessel-
hersteller bzw. der Fernwärmestationen erfüllt werden. In
diesem Fall ist es erforderlich, den Volumenstrom auf der
Primärseite dem der Sekundärseite anzupassen. Hierfür
stellt die Wilo-Stratos MAXO die Regelungsarten „Rück-
lauf ΔT-const. " und Multi-Flow Adaption bereit.
Im Kapitel 3.9. Zubehör ist ein
Tauchtemperaturfühler mit passenden
Tauchhülsen beschrieben.
Temperaturregelung: Konstante Sekundär-Vorlauf-
temperatur T-const.
Die Vorlauftemperatur hinter der hydraulischen Weiche
(Sekundärseite) wird durch die Anpassung der Drehzahl der
Pumpe vor der Weiche (Primärseite) auf den eingestellten
Sollwert T= 20 °C ... 130 °C eingeregelt. Dazu ist die
Installation eines Temperaturfühlers (PT1000 oder aktiver
Fühler mit strom- oder spannungsgeführtem Signal) im
Sekundärvorlauf erforderlich. Die Verbindung zur Pumpe
erfolgt über einen der beiden analogen Eingänge.
T
1
T

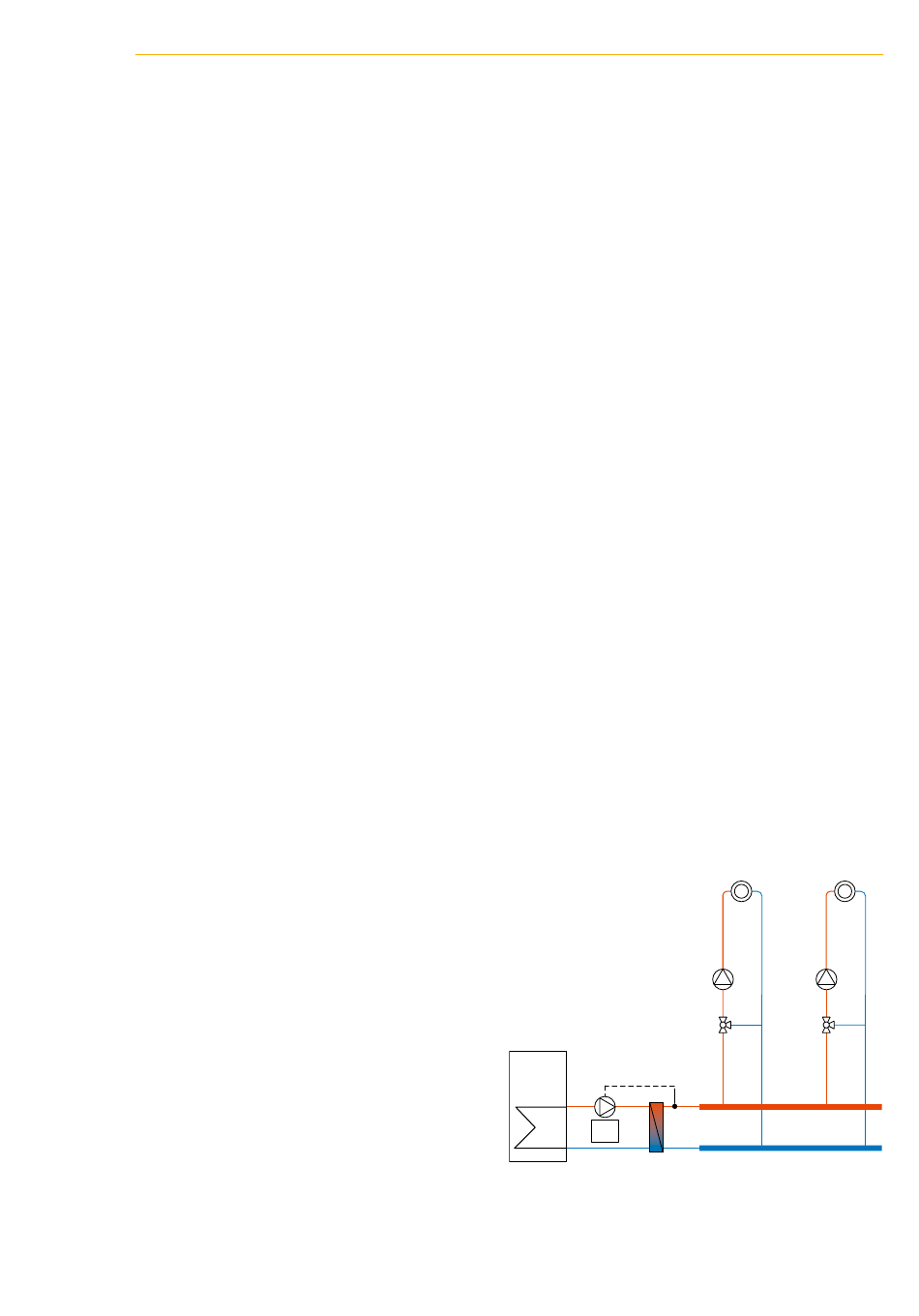

Temperaturregelung T-const. der Zubringerpumpe über hydraulische
Weiche
