Wilo Stratos PARA Serie Einbau- Und Betriebsanleitung
Verwandte Anleitungen für Wilo Stratos PARA Serie
Inhaltszusammenfassung für Wilo Stratos PARA Serie

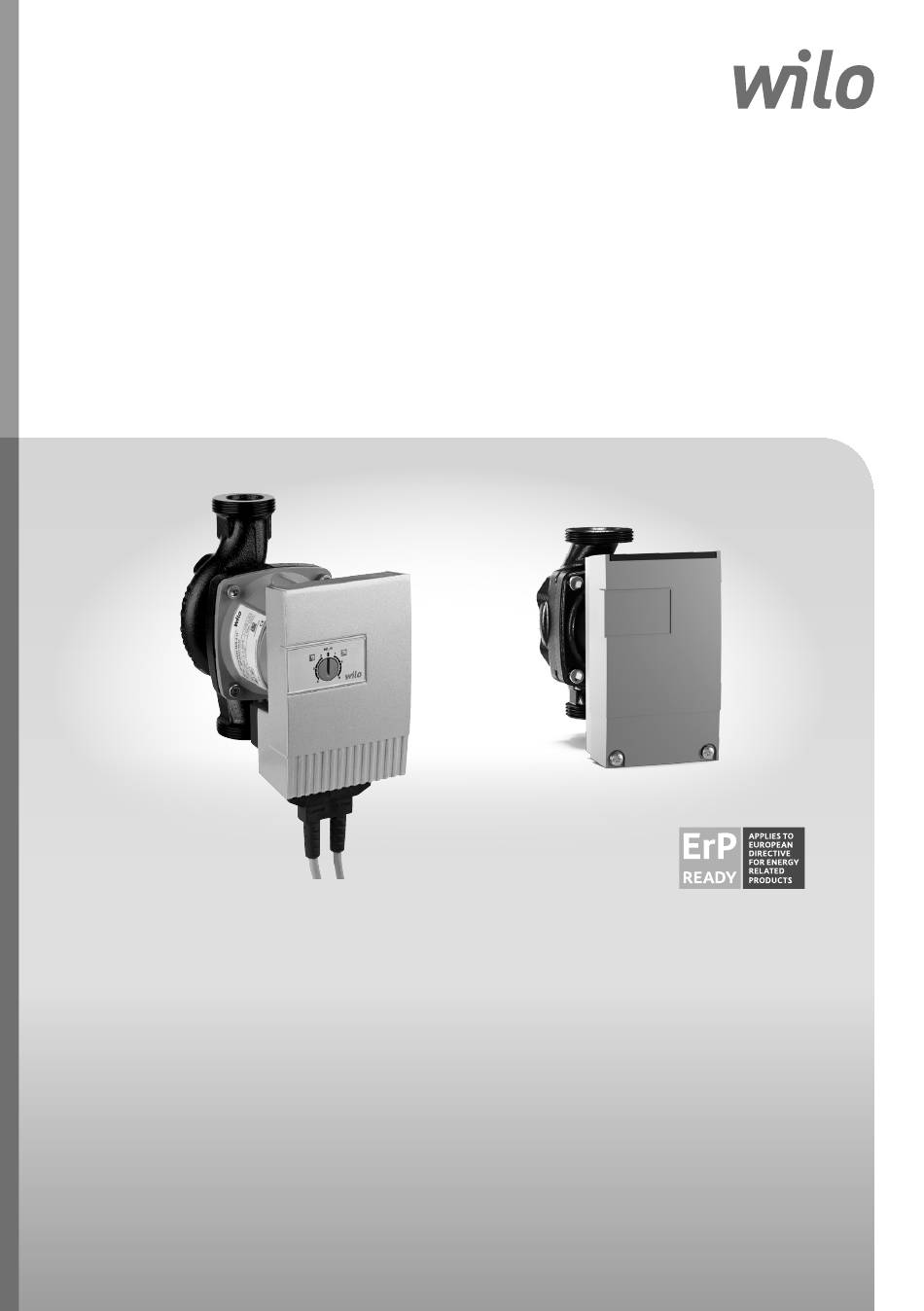

- Seite 1 Pioneering for You Wilo-Stratos PARA/-Z de Einbau- und Betriebsanleitung Istruzioni di montaggio, uso e manutenzione en Installation and operating instructions sv Monterings- och skötselanvisning Notice de montage et de mise en service 2 120 415-Ed.04 / 2017-12-Wilo...
- Seite 2 Fig. 1a: Fig. 1b: Fig. 2:...
- Seite 3 Fig. 3:...
- Seite 4 Einbau- und Betriebsanleitung Installation and operating instructions Notice de montage et de mise en service Istruzioni di montaggio, uso e manutenzione Monterings- och skötselanvisning...
- Seite 5 Ein nützlicher Hinweis zur Handhabung des Produktes. Er macht auch auf mögliche Schwierigkeiten aufmerksam. Direkt am Produkt angebrachte Hinweise wie z.B. • Fließrichtungssymbol, • Kennzeichen für Anschlüsse, • Typenschild, • Warnaufkleber, müssen unbedingt beachtet und in vollständig lesbarem Zustand gehalten werden. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
- Seite 6 Die Arbeiten an dem Produkt/der Anlage dürfen nur im Stillstand durchgeführt werden. Die in der Einbau- und Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen des Produktes/der Anlage muss unbedingt eingehalten werden. Unmittelbar nach Abschluss der Arbeiten müssen alle Sicherheits- und Schutzeinrichtun- gen wieder angebracht bzw. in Funktion gesetzt werden. WILO SE 12/2017...
-
Seite 7: Transport Und Zwischenlagerung
WARNUNG! Gesundheitsgefahr! Aufgrund der eingesetzten Werkstoffe dürfen die Pumpen der Baureihe Wilo-Stratos PARA nicht im Trinkwasser- oder Lebensmittelbereich eingesetzt werden. Die Pumpen der Baureihen Wilo-Stratos PARA-Z sind zusätzlich geeignet für den Einsatz in • Trinkwasser-Zirkulationssystemen Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z... -
Seite 8: Angaben Über Das Erzeugnis
< 38 dB(A) (abhängig vom Pumpentyp) Fehlerstrom DI ≤ 3,5 mA (siehe auch Kap. 7.2) Elektromagnetische Störaussendung nach: Verträglichkeit EN 61800-3:2004+A1:2012 / Wohnbereich (C1) Störfestigkeit nach: EN 61800-3:2004+A1:2012 / Industriebereich (C2) Referenzwert für die effizientesten Umwälzpumpen: EEI £ 0,20 WILO SE 12/2017... - Seite 9 VdTÜV 1466 oder bei Dauerbetrieb mit einer Vorlauftemperatur > 80 °C betrieben, kann die Pumpe beschädigt werden. Es ist ein Heizungsfilter vorzusehen. 5.2.2 Zulässige Fördermedien Die Hocheffizienzpumpen der Baureihen Wilo-Stratos PARA/-Z sind für die Umwälzung von Heizungswasser (gemäß VDI 2035/VdTÜV 1466) freigegeben. VORSICHT! Gefahr von Personen- und Sachschäden! Unzulässige Fördermedien können die Pumpe zerstören, sowie Personenschäden her-...
-
Seite 10: Beschreibung Und Funktion

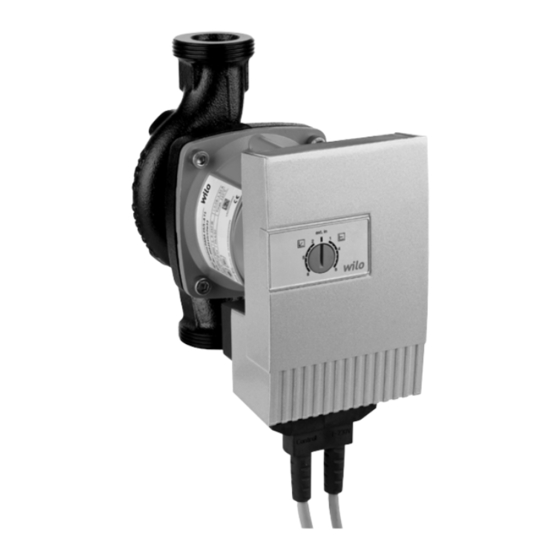

Detaillierte Beschreibung siehe Katalog. 6 Beschreibung und Funktion Beschreibung der Pumpe Die Hocheffizienzpumpen Wilo-Stratos PARA/-Z sind Nassläuferpumpen mit integrierter Differenzdruckregelung und ECM-Technologie (Electronic Commutated Motor). Je nach Ausstattungsvariante “T...” (siehe folgende Tabelle) kann die Pumpe entweder mit dem Bedienelement “Roter Knopf “ (Fig. 1a), oder bei externer Ansteuerung ohne Bedienelement (Fig. - Seite 11 Bei Einstellung des roten Knopfes in vertikaler Position “Ext. In” wird die Pumpe aus- geschaltet Bedienelement "roter Knopf" ∆p-c, Differenzdruck konstant ∆p-v, Differenzdruck variabel Bei Einstellung des roten Knopfes in vertikaler Position “Ext. In” läuft die Pumpe in der maximalen Drehzahl Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
- Seite 12 Die wesentlichen Vorteile der elektronischen Regelung sind: • Energieeinsparung bei gleichzeitiger Reduzierung der Betriebskosten • Reduzierung von Fließgeräuschen Die Hocheffizienzpumpen der Baureihe Wilo-Stratos PARA-Z sind durch Materialauswahl und Konstruktion speziell auf die Betriebsverhältnisse in Trinkwasser-Zirkulationssyste- men abgestimmt. 6.2.1 Pumpen mit Bedienelement “Roter Knopf”...
- Seite 13 3 V < U <10 V: Drehzahl variiert 3 V < U <10 V: Drehzahl variiert zwischen n und n zwischen n und n (linear) (linear) U < 0,5 V: Kabelbrucherkennung die Pumpe läuft bei minimaler Drehzahl (Notbetrieb) Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
- Seite 14 Regelmoduls vorliegt. Das Verhalten des SSM wird im Kapitel 7.2.1 und 10 beschrieben. VORSICHT! Gefahr von Sachschäden! Unsachgemäßer Anschluss des SSM kann zu Sachschäden führen. Das Kabel kann nur werkseitig angeschlossen werden. Eine nachträgliche Installation ist nicht möglich. WILO SE 12/2017...
-
Seite 15: Installation Und Elektrischer Anschluss
• Direkte Sonneneinstrahlung auf die Pumpe vermeiden. • Die Pumpe Stratos PARA/-Z 1-8, 1-11, 1-12 ist so zu schützen, dass die Kondensatab- laufnuten frei von Verschmutzungen bleiben (Fig. 3). • Pumpe gegen Regen schützen. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z... - Seite 16 Beim Nachrüsten der Isolierung im laufenden Betrieb besteht Verbrennungsgefahr. 7.1.2 Isolierung der Pumpe in Anlagen mit Kondensatbildung Die Pumpen der Baureihe Wilo-Stratos PARA sind für den Einsatz in Kälte-, Klima-, Geother- mie und ähnlichen Anlagen mit Fördermediumtemperaturen bis –10°C geeignet. An medium- führenden Teilen wie z.B.
- Seite 17 • Absicherung: 10/16 A, träge oder Sicherungsautomaten mit C-Charakteristik. • Ein bauseitiger Motorschutzschalter ist nicht erforderlich. Ist ein solcher in der Installation bereits vorhanden, so ist er zu umgehen oder auf den maximal möglichen Stromwert ein- zustellen. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
- Seite 18 • Ader 2 (weiß(blau)):PWM Signal oder PWM Signalmasse (GND) • Ader 3 (blau): SSM (falls vorhanden) • Ader 4 (schwarz): SSM (falls vorhanden) PWM GND PWM GND HINWEIS: Zur Gewährleistung der Störfestigkeit darf die Gesamtlänge der PWM Steuerlei- tung 3 m nicht überschreiten. WILO SE 12/2017...
- Seite 19 • Es besteht Verbrühungsgefahr! Austretendendes Medium kann zu Personen- und Sachschäden führen. • Es besteht Verbrennungsgefahr bei Berührung der Pumpe! Je nach Betriebszustand der Pumpe bzw. der Anlage (Temperatur des Fördermediums) kann die gesamte Pumpe sehr heiß werden. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
-
Seite 20: Wartung
Kapitel 7 "Installation und elektrischer Anschluss" einbauen bzw. anschließen. Das Ein- schalten der Pumpe erfolgt nach Kapitel 8 "Inbetriebnahme". HINWEIS: Im Falle von Demontagearbeiten ist grundsätzlich die komplette Pumpe aus der Anlage zu demontieren. Eine Komponentenentnahme (Kabel, Regelmodul, Motorkopf) ist nicht zulässig. WILO SE 12/2017... - Seite 21 Dadurch ist außerhalb der Maschine kein gesundheitsschädliches Magnetfeld nachweisbar. GEFAHR! Lebensgefahr durch Stromschlag! Auch ohne Modul (ohne elektrischen Anschluss) kann an den Motorkontakten eine berührungsgefährliche Spannung anliegen. Eine Moduldemontage ist nicht zulässig! • Inbetriebnahme der Pumpe siehe Kapitel 8. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
-
Seite 22: Störungen, Ursachen Und Beseitigung
Eine dauerhafte Abschal- erfolgreichen Starts tung erfolgt nach 25-maligem wird der Motor dauer- Kurzschluss. Dies kann nur haft ausgeschaltet. durch Stromabschaltung für >30 Sek. zurückgesetzt werden. SSM-Relais ist aktiv, solange der interne Fehlerzäh- ler nicht NULL ist. WILO SE 12/2017... - Seite 23 Störung (SSM-Relais ist aktiv). Nach Abkühlung startet die Pumpe automatisch. Tabelle 10: Störungen Lässt sich die Betriebsstörung nicht beheben, wenden Sie sich bitte an das Fachhand- werk oder an die nächstgelegene Wilo-Kundendienststelle oder Vertretung. Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
- Seite 24 Netzabschaltung für > 30 Sek. erfolgen. (Tr) Gesamtdauer der SSM-Aktivität: Dauer der Betriebsstörung der Pumpe, der SSM-Kontakt ist geöffnet › Wartezeit ob eine erneute Störung folgt. œ Pumpe läuft wieder im normalen Betriebsmodus, (tx) Störung ist behoben, SSM ist geschlossen WILO SE 12/2017...
- Seite 25 3 (5) PWM EIN: 0 bis n 1 (2) 1 (2) 1 (2) 1 (2) 1 (2) 1 (3) 2,5 (3,5) bis n bis n ( ) Anlaufzeit wenn Strom eingeschaltet Tabelle 10.2: Wiederanlaufzeiten der Pumpe Einbau- und Betriebsanleitung Wilo-Stratos PARA/-Z...
-
Seite 26: Information Zur Sammlung Von Gebrauchten Elektro- Und Elektronikprodukten
• Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächs- ten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo-recycling.com. Technische Änderungen vorbehalten WILO SE 12/2017... - Seite 120 Applicable pour les appareils marqués avec Division HVAC Quality Manager - PBU Circulating Pumps Bevollmächtigter für die Zusammenstellung der technischen Unterlagen ist: WILO SE Person authorized to compile the technical file is : Personne autorisée à constituer le dossier technique est : D-44263 Dortmund Dortmund, H.
-
