DrainLift ...
Pumpe mit Stecker
Pumpe ohne Schwimmerschalter und Stecker
Schaltgerät mit Schwimmerschalter und Stecker
Schaltgerät mit Niveausensor und Stecker
Schlauchstück 50 mm (2 in) für Entleerungsanschluss, inkl. 2 Schlauch-
schellen
Zulaufset mit Lochsäge 124 mm (5 in) und Dichtung DN 100
Befestigungsmaterial
Einbau- und Betriebsanleitung
4.8 Zubehör
5

Transport und Lagerung

5.1

Anlieferung

5.2

Transport

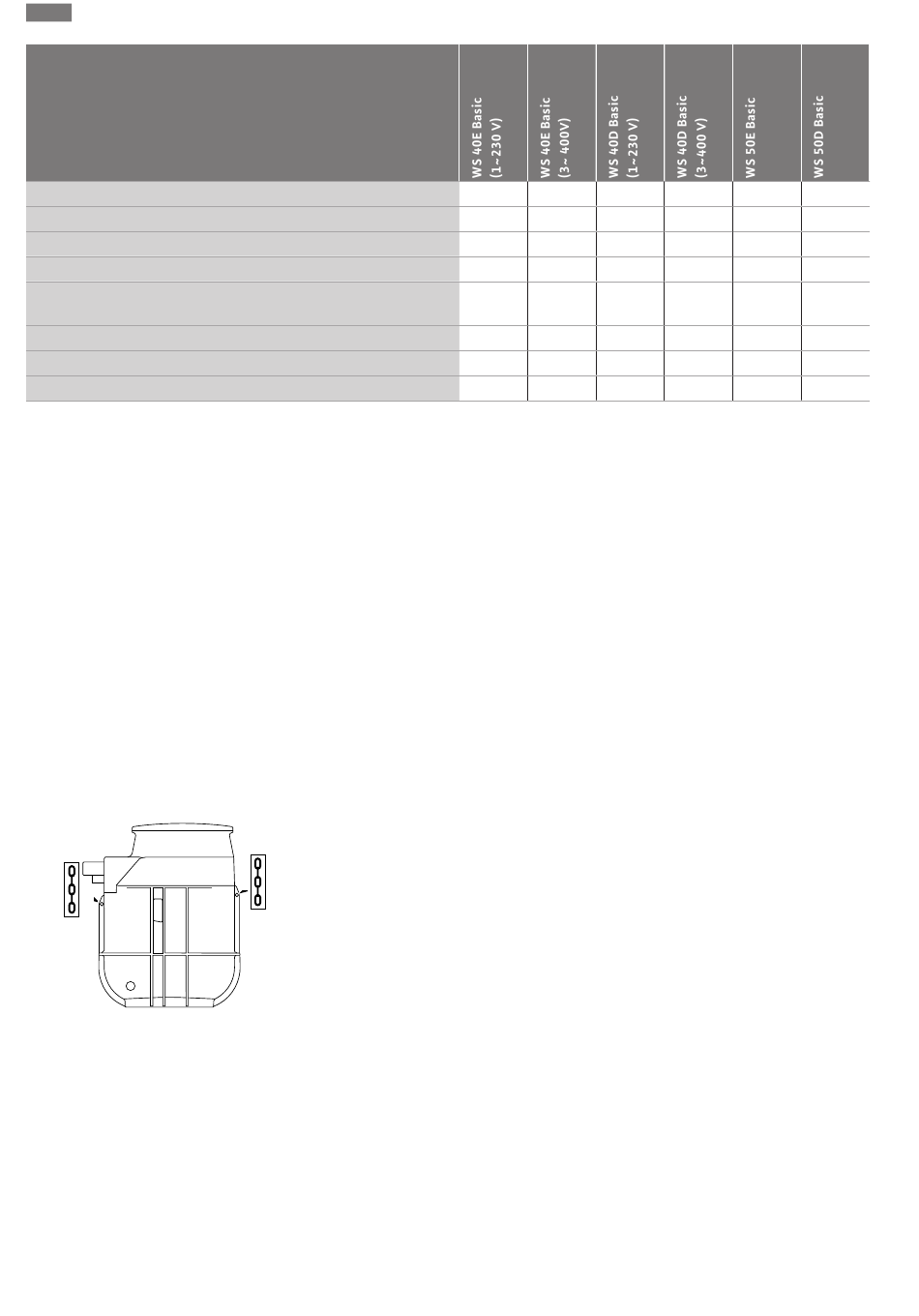

Fig. 2: Anschlagpunkte
5.3

Transport mit Hebemittel

14
−
−
−
−
•
•
•
•
Legende
• = Im Lieferumfang enthalten, − = nicht im Lieferumfang enthalten
• Schachtverlängerung
• Klemmverschraubung
• Handmembranpumpe
• Alarmschaltgerät
• Zusätzlich für Schächte mit Schaltgerät:
–
Schwimmerschalter zur Erfassung des Hochwasserniveaus
–
Hupe
–
Blitzleuchte
• Nach Eingang der Sendung, die Sendung sofort auf Mängel (Schäden, Vollständigkeit)
überprüfen.
• Vorhandene Mängel auf den Frachtpapieren vermerken!
• Mängel am Eingangstag beim Transportunternehmen oder Hersteller anzeigen.
• Später angezeigte Ansprüche können nicht mehr geltend gemacht werden.
• Schutzausrüstung tragen! Betriebsordnung beachten.
–
Schutzhandschuh: 4X42C (uvex C500 wet)
–
Sicherheitsschuh: Schutzklasse S1 (uvex 1 sport S1)
• Pumpenschacht auf Palette transportieren.
• Pumpenschacht vertikal abstellen.
Um Schäden an der Verrohrung und den Rohrverbindungen zu vermeiden, Pumpenschacht
während des Transports lotrecht halten.
• Pumpenschacht gegen Verrutschen und Umfallen sichern.
Beim Verzurren darauf achten, dass sich die Kunststoffteile nicht verformen.
• Vorhandene Öffnungen wasserdicht verschließen.
• Loses Zubehör vom Pumpenschacht entfernen und separat verpacken.
HINWEIS! Gebrauchte Pumpenschächte vor dem Versand gründlich reinigen und desinfi-
zieren!
Wenn Hebemittel (Hebevorrichtung, Kran, Kettenzug ...) verwendet werden, die folgenden
Punkte einhalten:
• Schutzhelm nach EN 397 tragen!
• Lokale Vorschriften zur Verwendung von Hebemitteln einhalten.
• Die fachlich korrekte Verwendung der Hebemittel obliegt dem Betreiber!
• Anschlagmittel
–
Gesetzlich ausgeschriebene und zugelassene Anschlagmittel verwenden.
–
Anschlagmittel aufgrund des Anschlagpunkts auswählen.
–
Anschlagmittel laut den lokalen Vorschriften am Anschlagpunkt befestigen.
• Hebemittel
