ABB Relion 615 Serie Technisches Handbuch Seite 917

1MRS757687 B
615 Serie
Technisches Handbuch
(+)
Parallele
Auslösekontakte
O
Auslöse-
spule
(-)
A070968 V5 DE

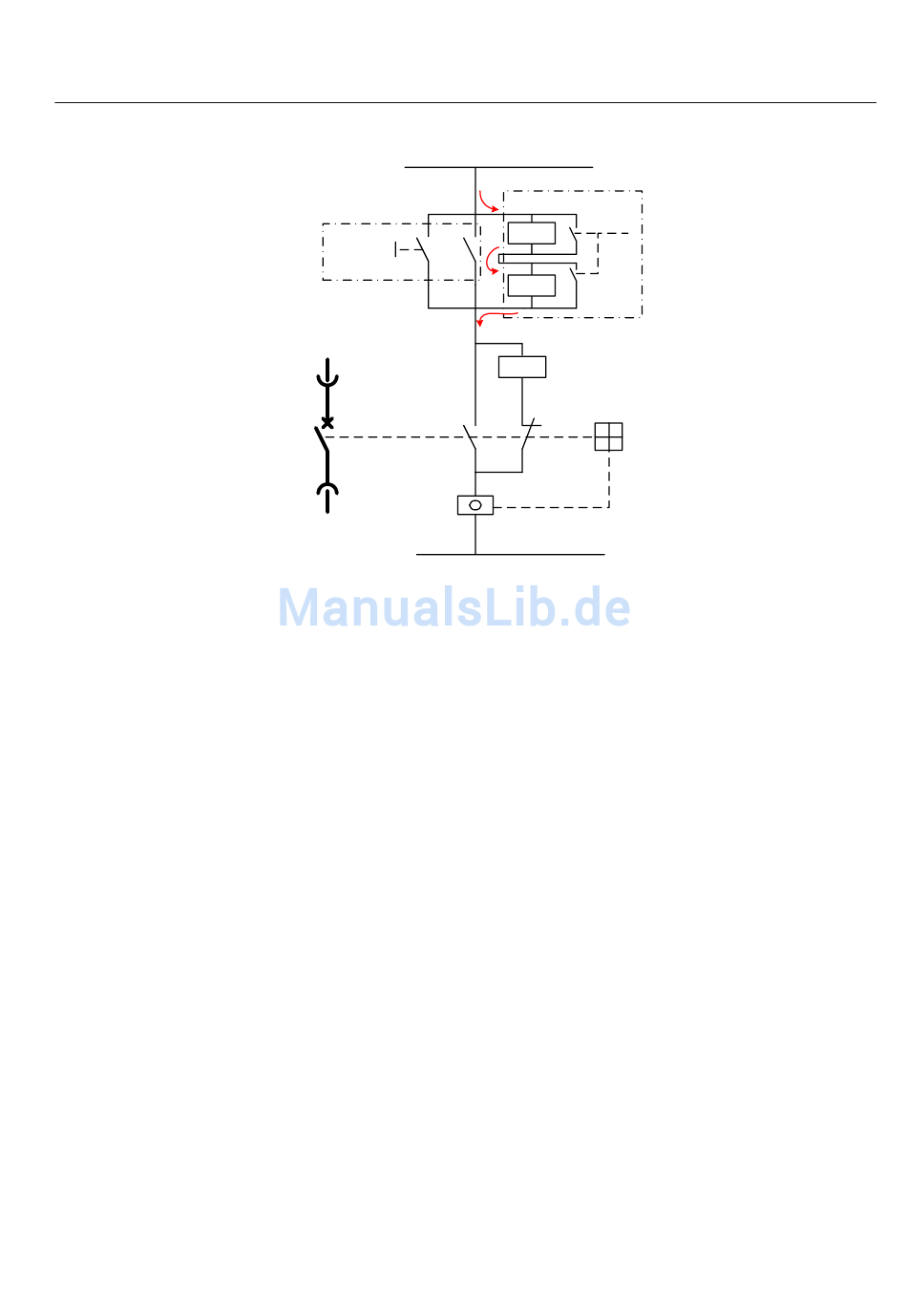

Abb. 458: Konstanter Teststrom bei parallel geschalteten Auslösekontakten
und Auskreisüberwachung
Bei parallel geschalteten Auslösekontakten sollte die Verdrahtung so gewählt
werden, dass jeder Teststromfluss TCS durch alle Leitungen und Verbindungen
erfolgt.
Überwachungsfunktionen
Gerät
R
int
TCS
R
ext
Leistungsschalter
Betriebsmechanismus
Abschnitt 6
911
