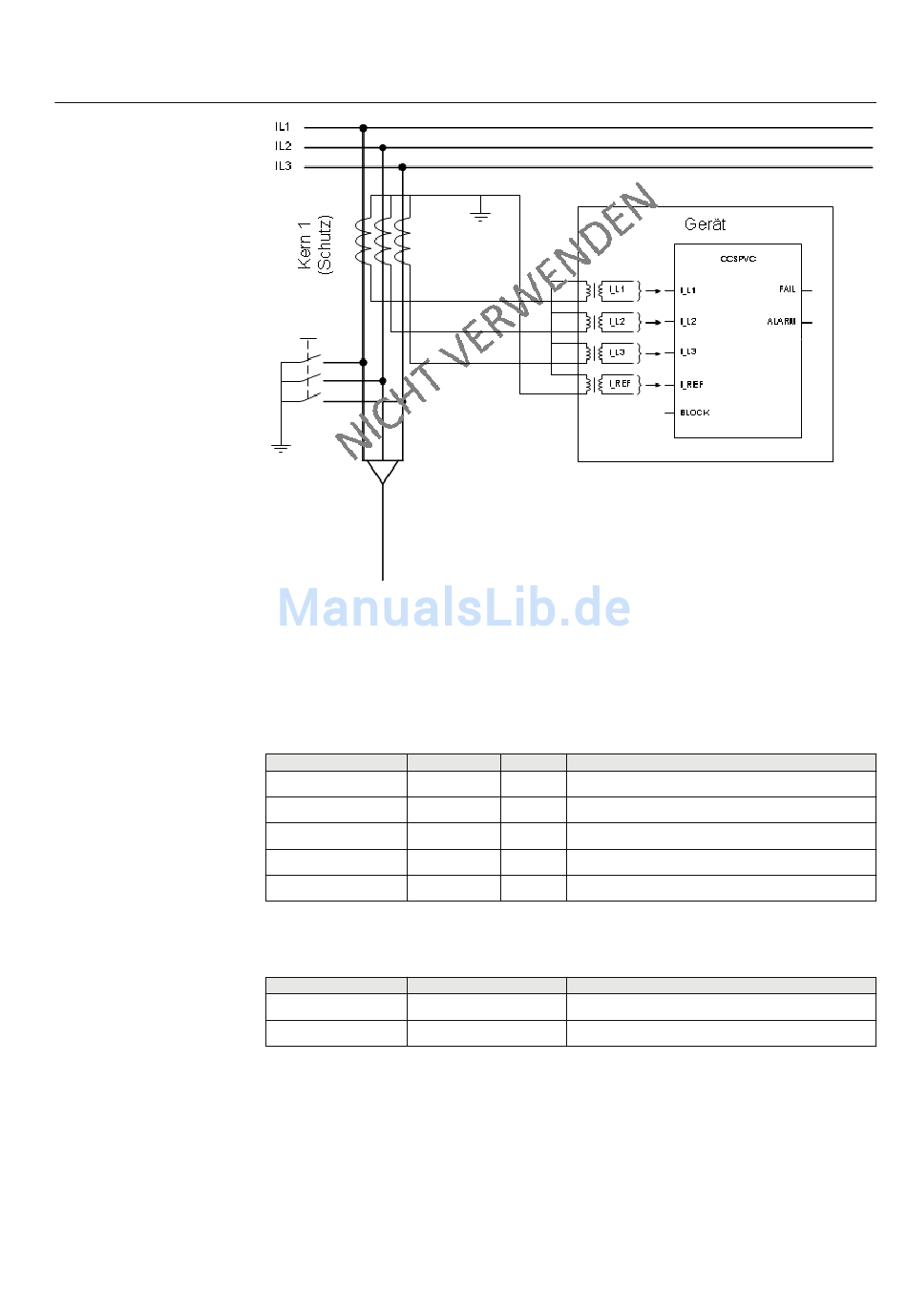

Abb. 469: Beispiel für falsche Anschlüsse für den Referenzstrom
Signale
Tabelle 792: CCSPVC Eingangssignale
Name Typ
I_L1 SIGNAL
I_L2 SIGNAL
I_L3 SIGNAL
I_REF SIGNAL
BLOCK BOOLEAN
Tabelle 793: CCSPVC Ausgangssignale
Name Typ
FEHLER BOOLEAN
ALARM BOOLEAN
Überwachungsfunktionen
Vorgabe Beschreibung
0 Strom Leiter L1
0 Strom Leiter L2
0 Strom Leiter L3
0 Referenzstrom
0=False Blocksignal für alle Binärausgänge
Beschreibung
Fehlerausgang
Alarmausgang
