Signale - ABB Relion 615 Serie Technisches Handbuch

Abschnitt 4
Schutzfunktionen
4.3.2.7
536
GUID-5E0D15BA-ADA9-4FE0-A85D-5C6E86D7E32B V2 DE

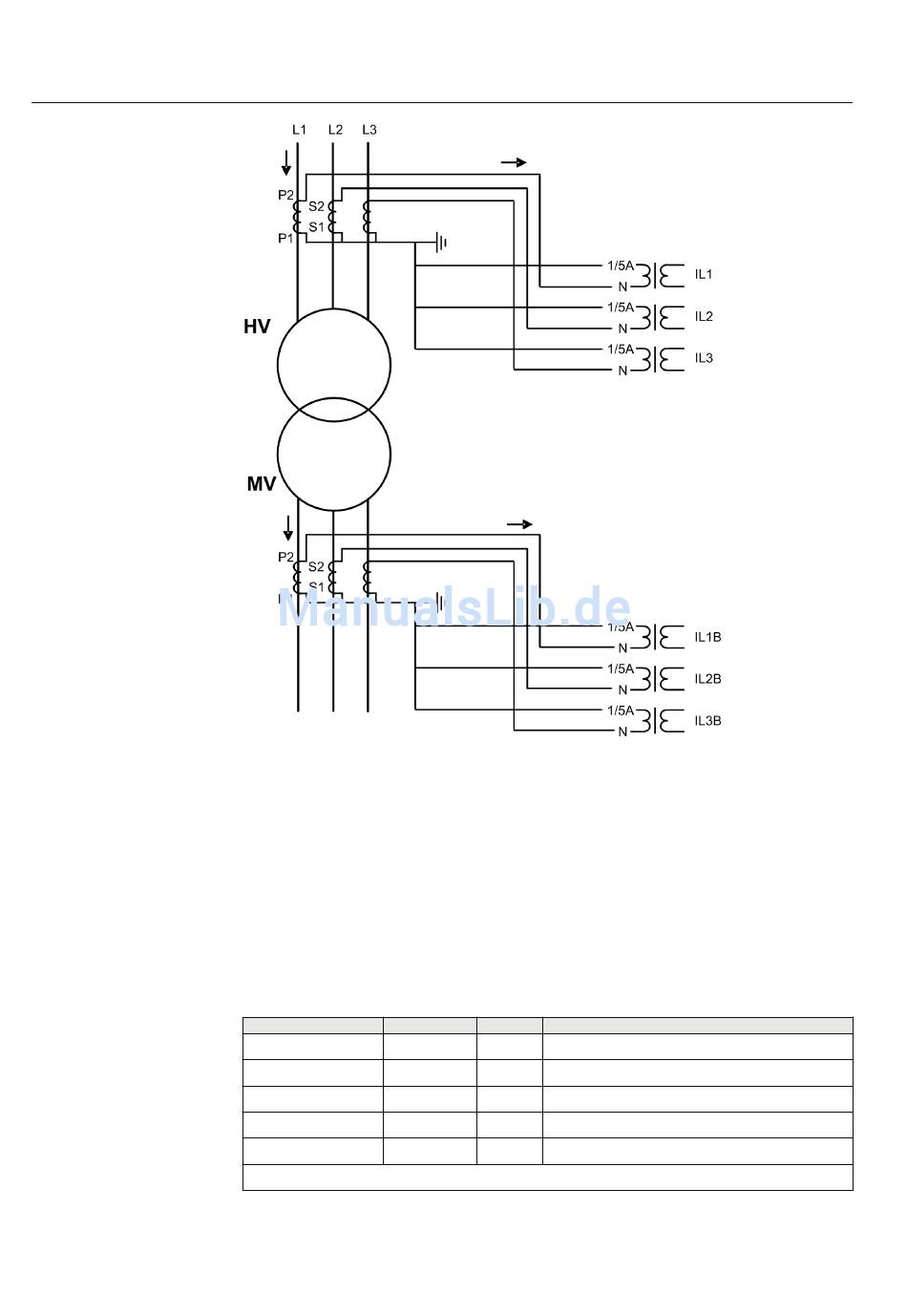

Abb. 263: Beispiel für alternativen Anschluss von Stromwandlern vom Typ 2.
Die sekundären Stromwandlerströme unterscheiden sich bei der Bemessungslast des
Stromwandlers häufig von ihrem Bemessungsstrom. Die Stromwandler-
Übersetzungsverhältnisse können an beiden Seiten des Transformators mit den
Einstellungen CT ratio Cor Wnd 1 und CT ration Cor Wnd 2 korrigiert werden.

Signale

Tabelle 431: TR2PTDF – Eingangssignale
Name Typ
I_A1 SIGNAL
I_B1 SIGNAL
I_C1 SIGNAL
I_A2 SIGNAL
I_B2 SIGNAL
Tabelle wird auf der nächsten Seite fortgesetzt
Vorgabe Beschreibung
0 Primärstrom Leiter L1
0 Primärstrom Leiter L2
0 Primärstrom Leiter L3
0 Sekundärstrom Leiter L1
0 Sekundärstrom Leiter L2
