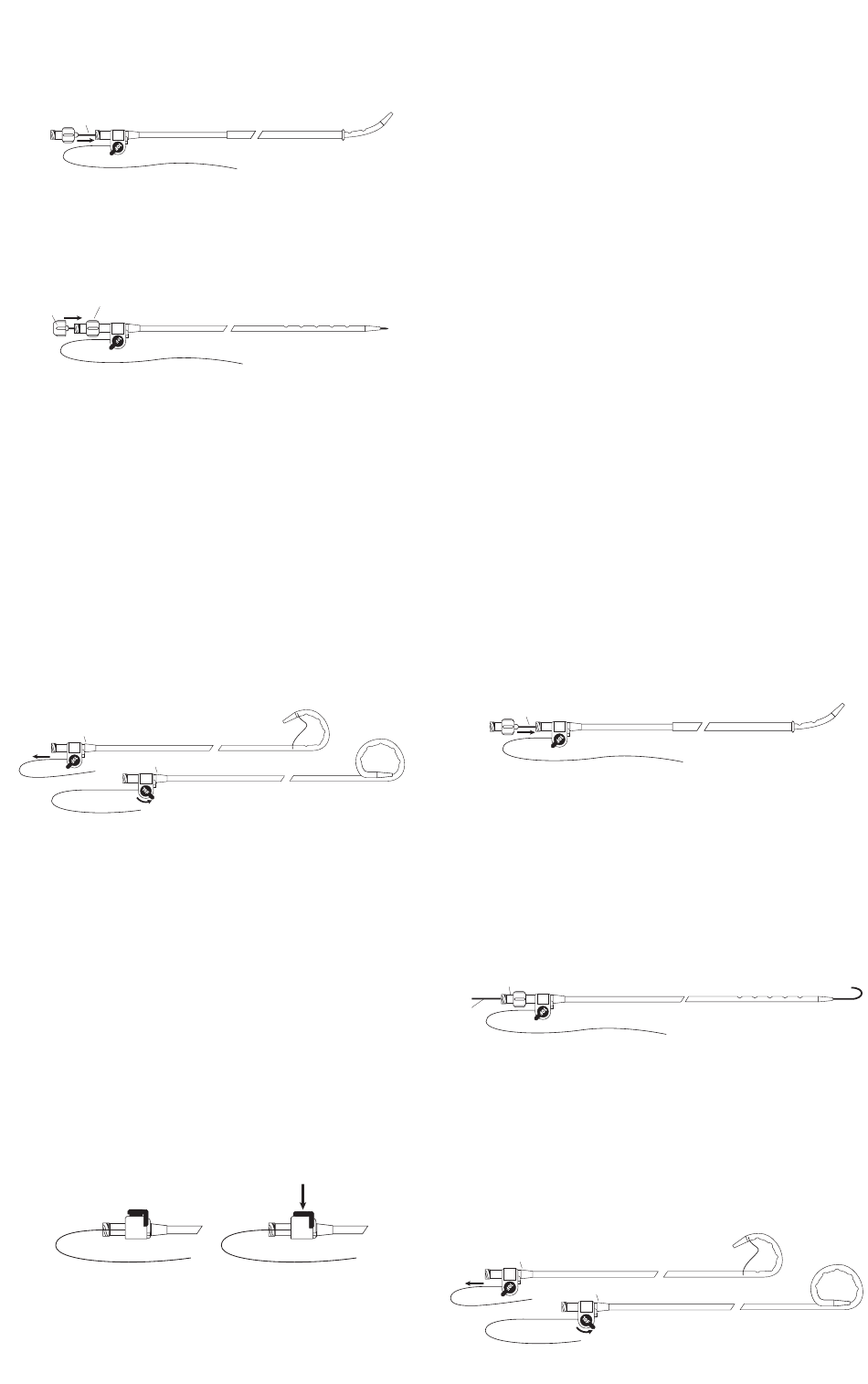

2. Przed wprowadzeniem usztywnionej metalowej kaniuli
do cewnika należy nasunąć element prostujący na
część dystalną cewnika w celu wyprostowania zagięcia.
Wprowadzić usztywnioną metalową kaniulę do cewnika
i zakręcić zatyczki blokujące typu Luer. Patrz Rysunek 1.
KANIULA
Rysunek 1
KANIULA
3. Usunąć przekładkę papierową z mandrynu trokaru.
Przesunąć mandryn trokaru poprzez wzmocnioną
metalową kaniulę i zakręcić zatyczki blokujące typu
Luer. Patrz Rysunek 2.
KANIULA
MANDRYN TROKARU
KANIULA
PROWADNIK
Rysunek 2
4. Przed wprowadzeniem usunąć element prostujący z
cewnika.
5. Umieścić zestaw składający się z cewnika kaniuli i trokaru
w miejscu, gdzie zebrał się płyn, używając standardowej
techniki wprowadzania cewnika.
Uwaga: Wprowadzenie cewnika należy potwierdzić za
pomocą technik diagnostyki obrazowej.
6. Po osadzeniu cewnika usunąć mandryn trokaru
i usztywnioną kaniulę.
7. W celu zastosowania mechanizmu mocowania szwu:
Należy pociągnąć szew do uzyskania pożądanego
skrętu. Przekręcić mechanizm mocowania szwu w
kierunku dystalnym, aby zapobiec jego przemieszczaniu.
Patrz Rysunek 3.
NASADA
NASADA
Uwaga: W razie konieczności zmiany pozycji cewnika
należy odblokować mechanizm mocowania szwu
przekręcając rączkę w kierunku proksymalnym do
momentu pojawienia się oporu.
Środki ostrożności: Zaprzestać manipulowania
mechanizmem mocowania szwu w momencie pojawienia
się oporu. Próba dalszego przekręcania mechanizmu
mocowania szwu w momencie wyczucia oporu nie
spowoduje uwolnienia szwu i wyprostowania skrętu
przy usunięciu kaniuli.
8. Po potwierdzeniu położenia cewnika i ustawieniu
mechanizmu mocowania szwu w najbardziej dystalnej
pozycji przycisnąć mechanizm mocujący szew do nasady
w celu jego zabezpieczenia. Mechanizm mocujący szew
jest teraz zablokowany w odpowiedniej pozycji. Patrz
Rysunek 4.
9. Cewnik do drenażu z blokadą ReSolve jest gotowy do
połączenia z odpowiednim workiem drenażowym,
przewodami lub zatyczką.
Rysunek 3
Rysunek 4
OSTRZEŻENIE: W przypadku oczyszczania nasadki
cewnika roztworem alkoholowym odczekać do
jego wyschnięcia przed połączeniem z przewodami
drenażowymi lub nasadką.
OSTRZEŻENIE: NIE dokręcać zbyt mocno połączenia
pomiędzy cewnikiem do drenażu i przewodami
drenażowymi lub nasadką.
Uwaga: Należy zdefiniować schemat płukania
dopasowany do sytuacji każdego pacjenta i protokołu
postępowania lekarza.
Uwaga: Należy przeszkolić pacjenta lub pracowników
służby zdrowia w zakresie właściwej konserwacji
i właściwego funkcjonowania wyrobu.
INSTRUKCJA UŻYTKOWANIA OPCJA 2:
WPROWADZENIE CEWNIKA METODĄ SELDINGERA LUB
WYMIANA PROWADNIKA
1. Usunąć usztywnioną kaniulę i mandryn trokaru z cewnika.
2. Przed wprowadzeniem cewnika upewnić się, że jego
część dystalna jest zwilżona. Przed użyciem zwilżyć
część dystalną cewnika do drenażu z blokadą ReSolve
sterylną wodą lub roztworem soli fizjologicznej. Podczas
wprowadzania część dystalna cewnika musi być zwilżona.
Aktywacja powłoki hydrofilnej sprawi, że cewnik będzie
śliski, co pomoże w umieszczeniu cewnika.
OSTRZEŻENIE: NIE przecierać cewnika suchą gazą ani
żadnym rozpuszczalnikiem; może to uszkodzić powłokę
cewnika.
3. Nasunąć element prostujący na część dystalną cewnika
w celu wyprostowania zagięcia przed wprowadzeniem
usztywnionej metalowej kaniuli do cewnika. Wprowadzić
usztywnioną metalową kaniulę do cewnika i zakręcić
zatyczki blokujące typu Luer. Patrz Rysunek 5.
KANIULA
KANIULA
KANIULA
4. Przed wprowadzeniem usunąć element prostujący
z cewnika.
5. Umieścić zestaw składający się z cewnika i kaniuli na
KANIULA
odpowiednim prowadniku i wprowadzić do miejsca,
skąd ma być zbierany płyn. Cewnik mieści przewód
o długości 0,038" (0,97 mm). Patrz Rysunek 6.
KANIULA
Uwaga: Wprowadzenie cewnika należy potwierdzić za
pomocą technik diagnostyki obrazowej.
PROWADNIK
KANIULA
PROWADNIK
6. Po potwierdzeniu położenia cewnika usunąć usztywnioną
kaniulę i prowadnik.
7. W celu zastosowania mechanizmu mocowania szwu:
Należy pociągnąć szew do uzyskania pożądanego
skrętu. Przekręcić mechanizm mocowania szwu w
kierunku dystalnym, aby zapobiec jego przemieszczaniu.
Patrz Rysunek 7.
NASADA
NASADA
Rysunek 5
Rysunek 6
Rysunek 7
