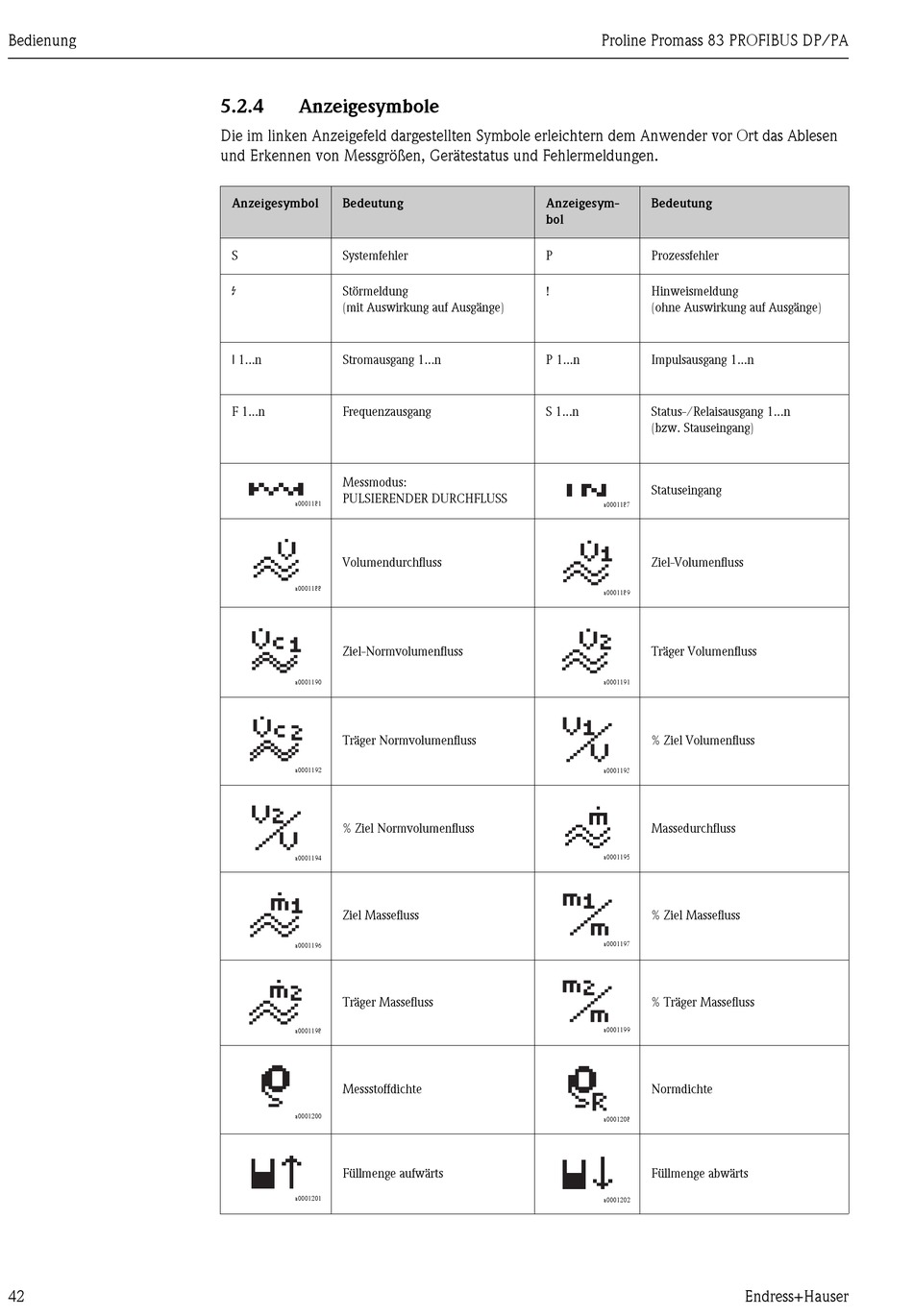

5.2.4
Anzeigesymbole
Die im linken Anzeigefeld dargestellten Symbole erleichtern dem Anwender vor Ort das Ablesen
und Erkennen von Messgrößen, Gerätestatus und Fehlermeldungen.
Anzeigesymbol
Bedeutung
S
Systemfehler
$
Störmeldung
(mit Auswirkung auf Ausgänge)
| 1...n
Stromausgang 1...n
F 1...n
Frequenzausgang
Messmodus:
PULSIERENDER DURCHFLUSS
a0001181
Volumendurchfluss
a0001188
Ziel-Normvolumenfluss
a0001190
Träger Normvolumenfluss
a0001192
% Ziel Normvolumenfluss
a0001194
Ziel Massefluss
a0001196
Träger Massefluss
a0001198
Messstoffdichte
a0001200
Füllmenge aufwärts
a0001201
Proline Promass 83 PROFIBUS DP/PA
Anzeigesym-
Bedeutung
bol
P
Prozessfehler
!
Hinweismeldung
(ohne Auswirkung auf Ausgänge)
P 1...n
Impulsausgang 1...n
S 1...n
Status-/Relaisausgang 1...n
(bzw. Stauseingang)
Statuseingang
a0001187
Ziel-Volumenfluss
a0001189
Träger Volumenfluss
a0001191
% Ziel Volumenfluss
a0001193
Massedurchfluss
a0001195
% Ziel Massefluss
a0001197
% Träger Massefluss
a0001199
Normdichte
a0001208
Füllmenge abwärts
a0001202
