Messumformergehäuse Drehen - Endress+Hauser Levelflex FMP53 HART Betriebsanleitung

Levelflex FMP53 HART
Endress+Hauser
Montage des Elektronikgehäuses
A
122 (4.8)
158 (6.2)

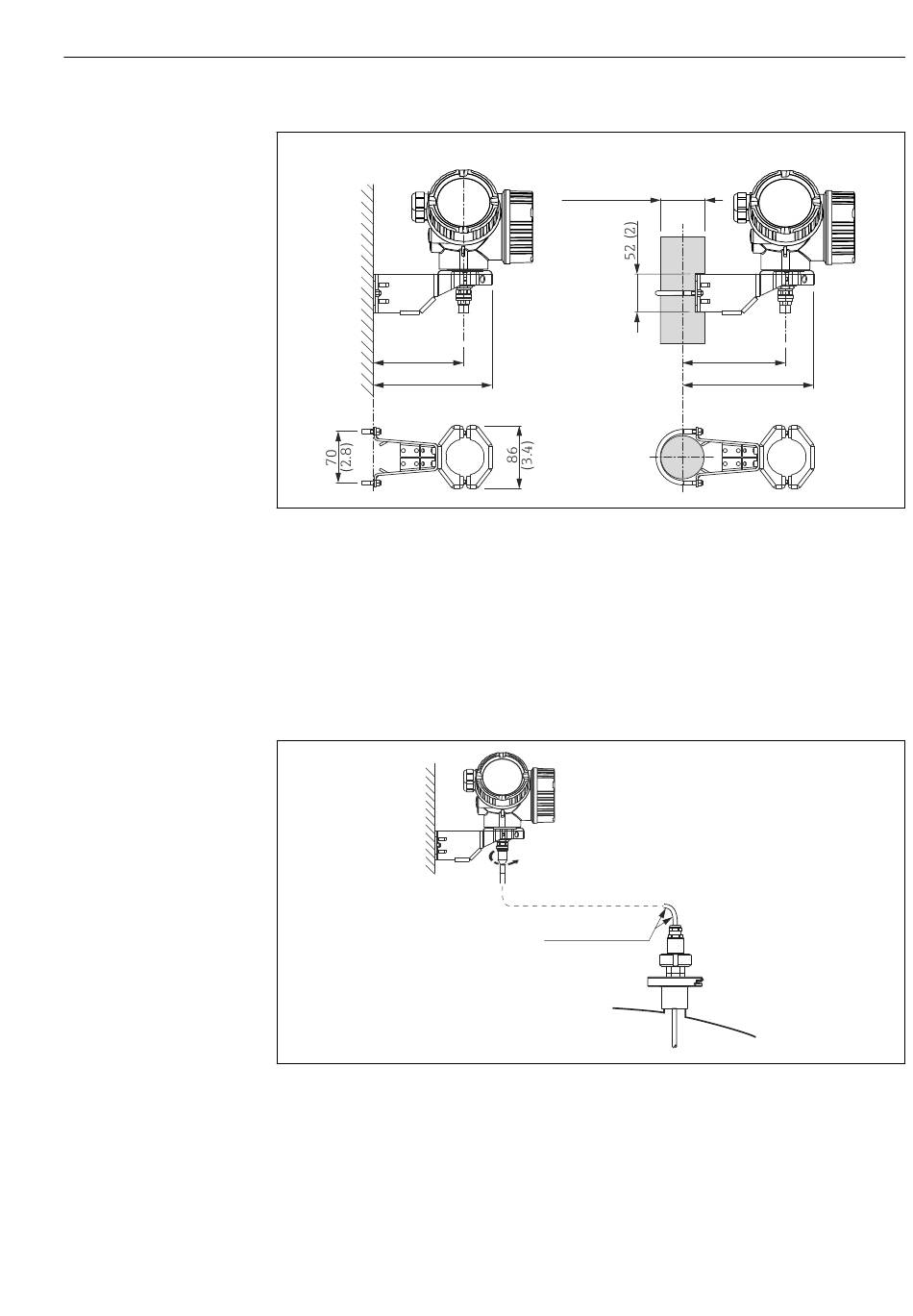

 6 Montage des Elektronikgehäuses mit dem Montagehalter; Maßeinheit: mm (in)
A Wandmontage
B Mastmontage
Anschließen des Verbindungskables
Benötigtes Werkzeug:
• Für die Überwurfmutter am gehäuseseitigen Kabelende: Gabelschlüssel SW18
• Für die Überwurfmutter am sondenseitigen Kabelende: Hakenschlüssel 54 mm und
Gabelschlüssel 27 mm
6.2.3 Messumformergehäuse drehen
Um den Zugang zum Anschlussraum oder Anzeigemodul zu erleichtern, lässt sich das
Messumformergehäuse drehen:
B
ø42...60
(1.65...2.36)
6 Nm (4.42 lbf ft)
3 m (9 ft) / 6 m (19 ft)
r
= 50 mm (2")
min
Montage
140 (5.5)
175 (6.9)
A0014793
A0015103
33
