10.4.2 Berechnetes Volumen
Bei DHP-H, DHP-L und DHP-C wird das Volumen des Kälteträgersystems wie folgt berechnet:
▪ Wärmepumpe (Wärmetauscher und Rohre) ca. 2 Liter
▪ Entlüftungs- und Ausdehnungsbehälter ca. 3 Liter
▪ Kollektor (Einzelrohr):
▪ PEM 40 ca. 1,0 Liter/m
▪ PEM 32 ca. 0,6 Liter/m
▪ Cu 28 ca. 0,5 Liter/m
10.4.3 Berechnen Sie das Volumen des Kälteträgers zwischen Innen- und Außenteil
Bei DHP-A Opti wird das Volumen des Kälteträgersystems wie folgt berechnet:
▪ Wärmepumpe (Wärmetauscher, Rohre und Außenmantel) ca. 47 Liter
▪ Ausdehnungsbehälter ca. 3 Liter
▪ Außenteil ca. 7 Liter
▪ Kollektor (Einzelrohr): 28 mm Rohr ca. 0,5 Liter/m
▪ 40 mm PEL (zwischen Wärmepumpe und Außenteil) ca. 1 Liter/m

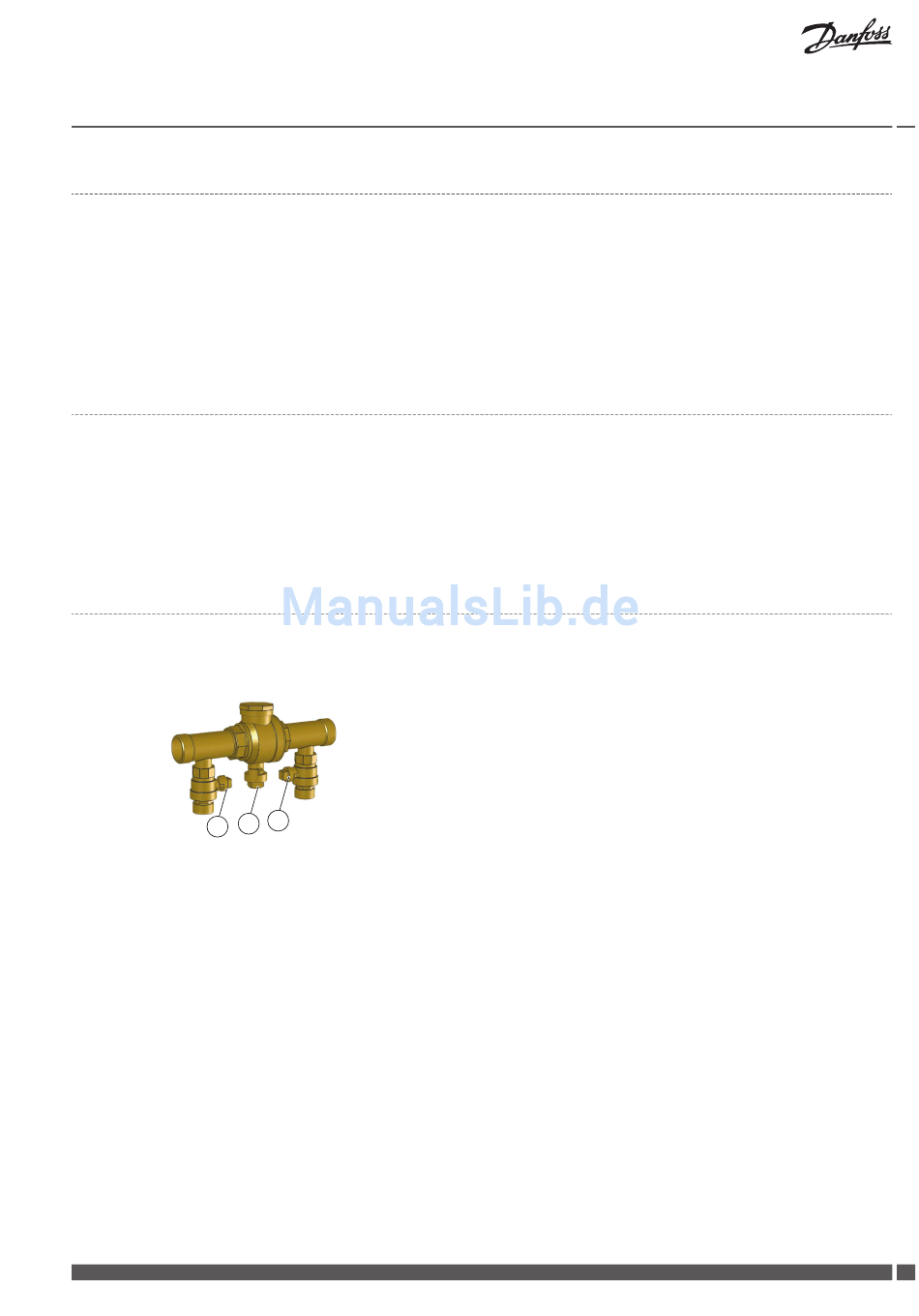

10.4.4 Fülleinrichtung
Bei Montage der Fülleinrichtung an der Rücklaufleitung müssen Sie darauf achten, dass der Deckel des Schmutzsiebs nach oben gerich-
tet wird. Dadurch wird bei einer Filterreinigung der Lufteintritt in das Kälteträgersystem minimiert.
C
A
Danfoss Heating Solutions
Haus-Wärmepumpen
A
B
C
B
Absperrventil
Absperrventil
Schmutzfilter mit Absperrventil
