1. Legen Sie fest, auf welcher Seite die Kälteträgerleitungen angeschlossen werden sollen.
2. Führen Sie die Leitung für die Kälteträger durch das entsprechende Loch (mit Gummimanschette) an der Seite der Wärmepumpe
ein.
3. Montieren Sie an der Leitung alle erforderlichen Komponenten. Beachten Sie dabei, das der Füllanschluss so montiert werden
muss, dass der Deckel des Schmutzsiebs nach oben zeigt.
4. Führen Sie die Leitung für die Kälteträger durch das entsprechende Loch (mit Gummimanschette) an der Seite der Wärmepumpe
heraus.
5. Montieren Sie die Ausgangsleitung mit allen erforderlichen Komponenten.
6. Montieren Sie den Ausdehnungsbehälter mit dem Sicherheitsventil.
7. Versehen Sie beide Kälteträgerleitungen auf der gesamten Strecke von der Wärmepumpe bis zur Wanddurchführung mit einer dif-
fusionsdichten Wärmeisolierung. Die Kälteträgerleitungen zum Kollektor können außerhalb des Gebäudes im Erdboden vergraben
werden, sie müssen aber gut isoliert sein.
Anschluss des Außenteils
5.3.4
Der Anschluss des Kälteträgerkreises von der Wärmepumpe an das Außenteil kann mit Rohren oder Schläuchen ausgeführt werden. Ab-
hängig von der gewählten Anschlussart und ihrem Durchmesser darf der Anschluss eine maximale Länge haben. Die maximalen Längen
in untenstehender Tabelle wurden für Ethylenglykol (in einer Mischung mit einem Frostschutz bis -32±1 °C) aufgenommen.
DHP-A Opti
Größe
6
8
10
12
32
Haus-Wärmepumpen

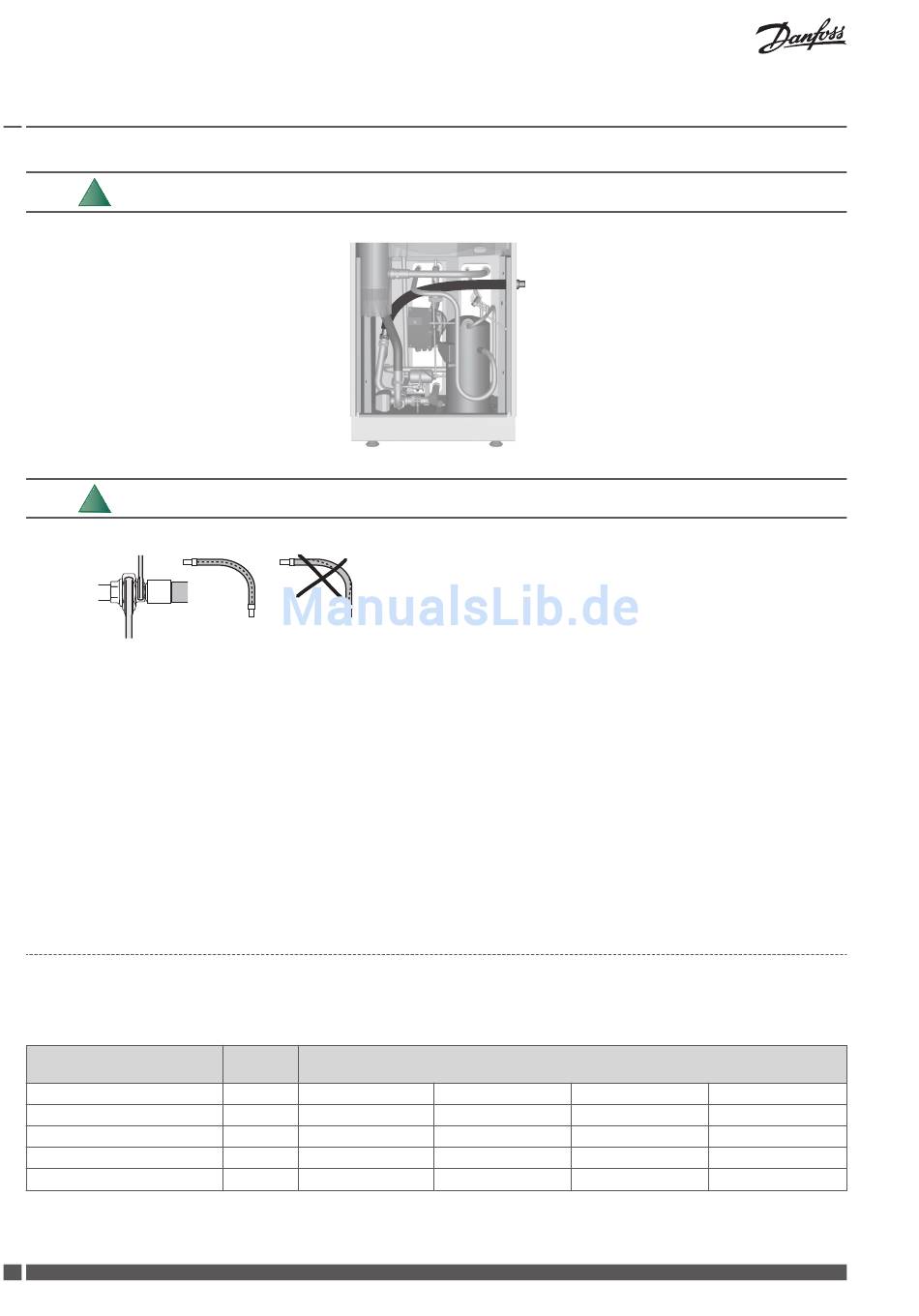

Die Gummischläuche befinden sich im Außenteil (im unteren Teil).
Verwenden Sie Stützhülsen beim Anschließen der Flexschläuche.
Ext. verf. Berechnete maximale Schlingenlänge zwischen WP und Außenteil in Meter
Druck
kPa Cu22Øi = 20,0
30 34(2 x 17)
63 21(2 x 10,5)
50 11 *(2 x 5,5)
43 5 *(2 x 2,5)
VMGFQ203
Cu28Øi = 25,6 PEM DN 25Øi = 21,0
60(2 x 30) 48(2 x 24)
60(2 x 30) 30(2 x 15)
47(2 x 23,5) 13 *(2 x 6,5)
26(2 x 13) 8 *(2 x 4)
PEM DN 32Øi = 28,0
60(2 x 30)
60(2 x 30)
60(2 x 30)
44(2 x 22)
