13. REGELUNG DES HEIZKREISES

Volumenstromregler und Stellantrieb, Akva Lux II VXi & VXi Solo
H Zur Regelung des Heizkreises ist die Akva Lux II VXi und VXi Solo H
primärseitig mit einem Volumenstromregler mit integriertem Regel-
ventil Danfoss AVQM und einem elektrischen Stellantrieb Danfoss
AMV, das dem elektronischen Regler angeschlossen ist, ausgestattet.
Der Regler ist drucklos geöffnet und schließt, wenn der eingestellte
maximale Volumenstrom überschritten wird. In Kombination mit dem
elektrischen Stellantrieb kann der Regler mit dem elektronischen
ECL-Reglern gesteuert werden. Der Regler ist mit einem Druckbe-
grenzungsventil ausgestattet, das die Stellmembrane vor einem zu
hohen Differenzdruck schützt.
AMV 150
Die Funktionsfähigkeit des Reglers und des Stellantriebes ist werks-
seitig überprüft. Bei Betriebsproblemen lässt sich der Stellantrieb
AMV 150 manuell schließen. Manuelles Schließen erfolgt über den
Hub der Einstelldrossel, durch das Drehen des Einstelldrossels im
Urzeigersinn.
Für weitere Informationen siehe bitte beigelegte Bedienungsan-
leitung Elektrischer Stellantrieb AMV 150
siehe bitte beigelegte Bedienungsanleitung
Electrical actuator AMV 150
AMV 13
Die Funktionsfähigkeit des Reglers und des Stellantriebes
ist werksseitigüberprüft.
Je nach gewählter Einstellung der Sicherheitsfunktion wird das
AMV 13 Ventil vollständig geöffnet oder geschlossen, wenn die
Spannungsversorgung abgeschaltet wird.
Für weitere Informationen siehe bitte beigelegte Bedienungsan-
leitungen:
Elektrischer Stellantrieb AMV 150
Elektrischer stellantrieb AMV 13
Volumenstromregler mit Motorstellventil AVQM
18 | © Danfoss | Produced by Danfoss Redan A/S | 2015.10
Akva Lux II VXi, VXi Solo HWP, VXi Solo H

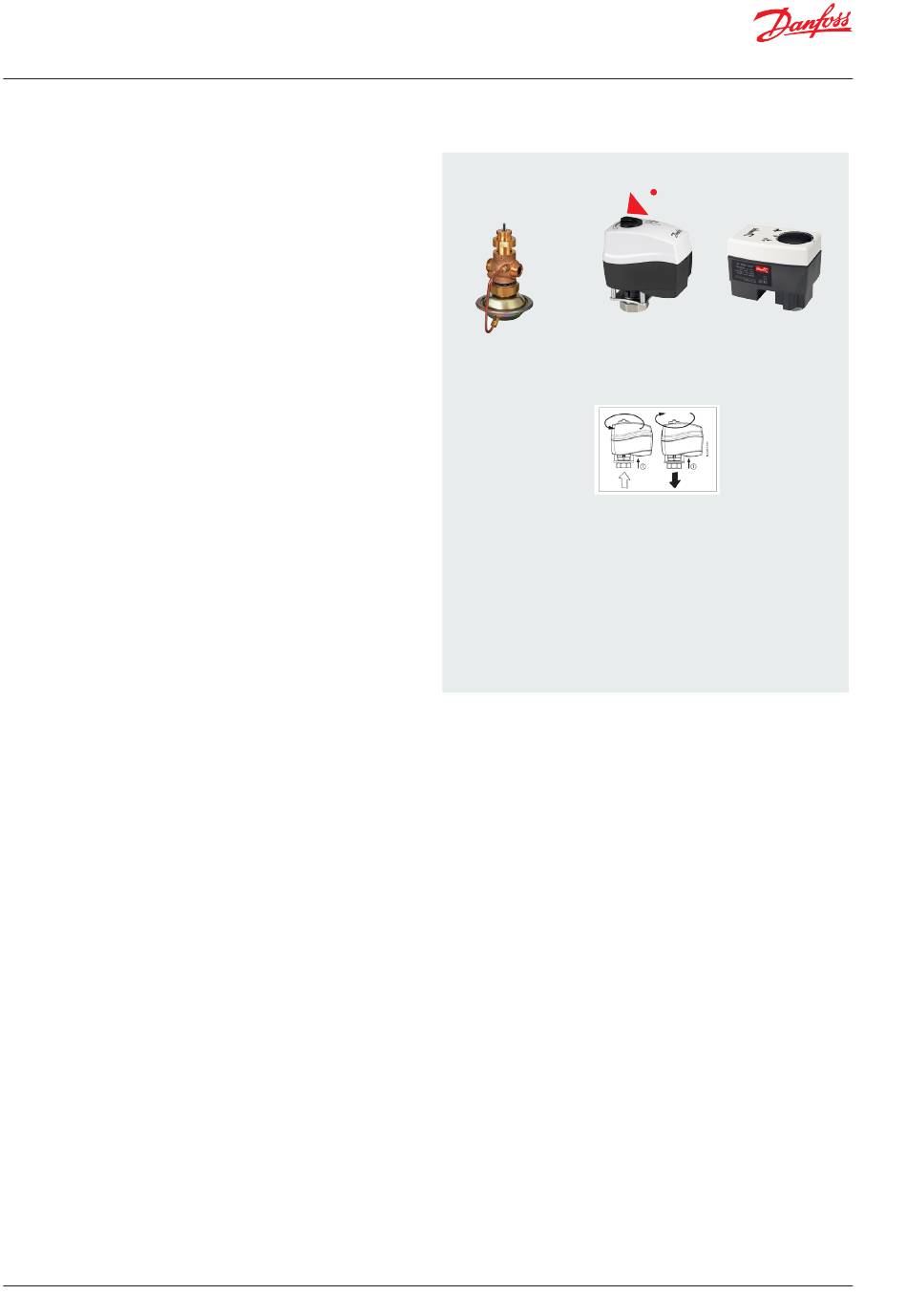

Für weitere information,
AVQM AMV 150
Manuelle Hubverstellung
Knopf auf der
des Stellantriebes gedrückt
halten während der Antrieb
zur manuellen Hubverstellung
gedreht wird.
AMV 13
Unterseite
