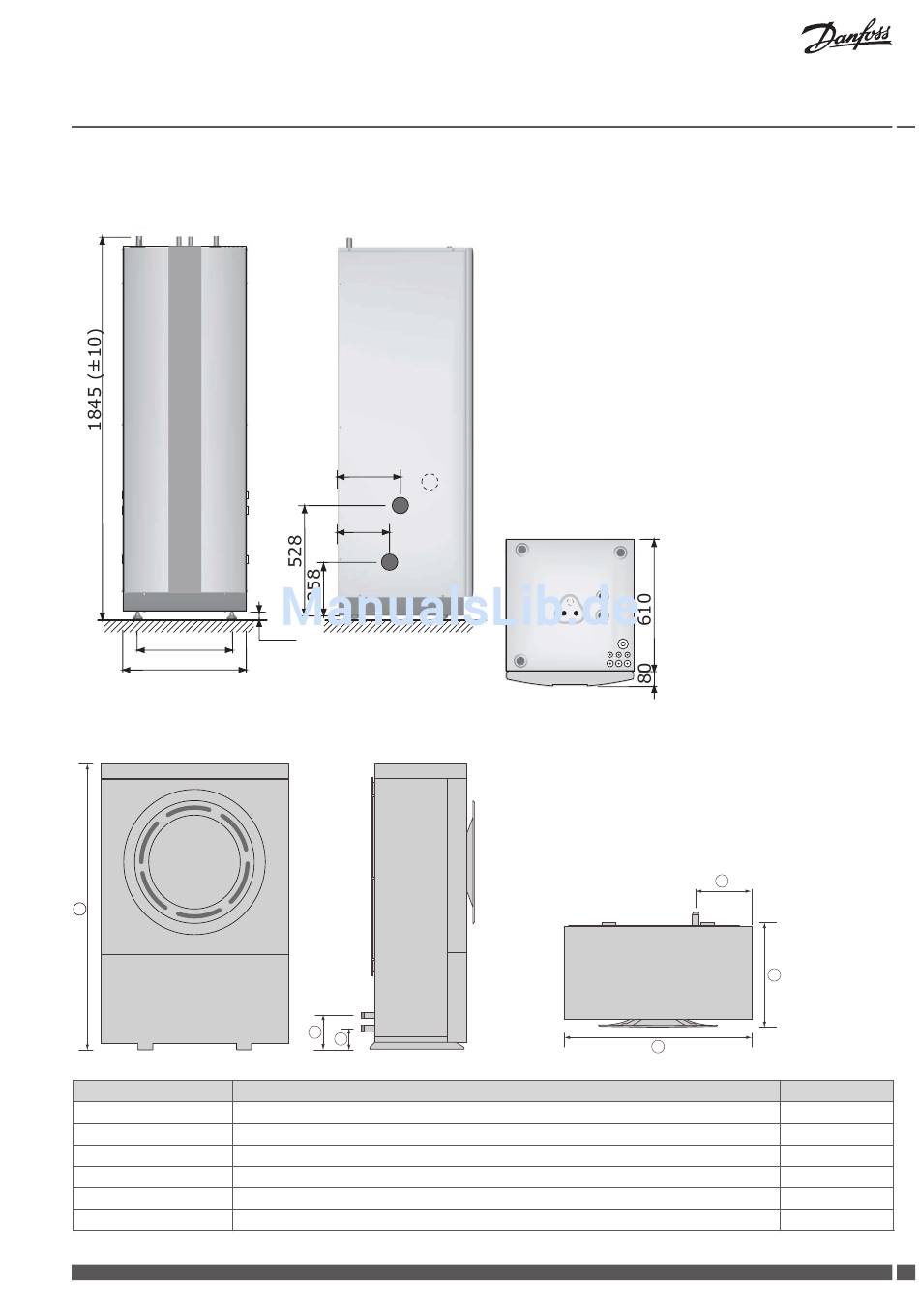

Außeneinheit, DHP-A Opti
4
Position Beschreibung
1 Breite
2 Tiefe
3 Abstand zwichen dem Schlauch und der Seite des Aussenteils
4 Höhe
5 Höhe bis Vorlaufrohr o, 28 mm Cu
6 Höhe bis Rücklaufrohr, 28 mm Cu
Danfoss Heating Solutions
Haus-Wärmepumpen
300
2
250
1
40±10
5
6
VMGFQ201
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Durchführung der Versorgungsleitungen, Fühler- und
Thermia Online-Kabel
4 Vorlaufleitung Heizungssystem, 22 Cu: 6-10 kW, 28 Cu:
12 kW
5 Rücklaufleitung Heizungssystem, 22 Cu: 6-10 kW, 28 Cu:
12 kW
6 Anschluss für Entlüftungsventil, 22 Cu
7 Warmwasserleitung, 22 mm
8 Kaltwasserleitung, 22 mm
9 Anschluss für Ausdehnungsbehälter, Kälteträgerkreis,
R25 Innengew.
10 Sicherheitsventil für Temperatur und Druck (nur für ge-
wisse Modelle)
Die Kälteträgerleitungen können je nach Bedarf an der linken
oder rechten Seite der Einheit angeschlossen werden.
5
9
10
6
78
3
4
1
VMGFQ203
3
2
6-12 kW
1,016 mm
564 mm
285 mm
