Installationshandbuch

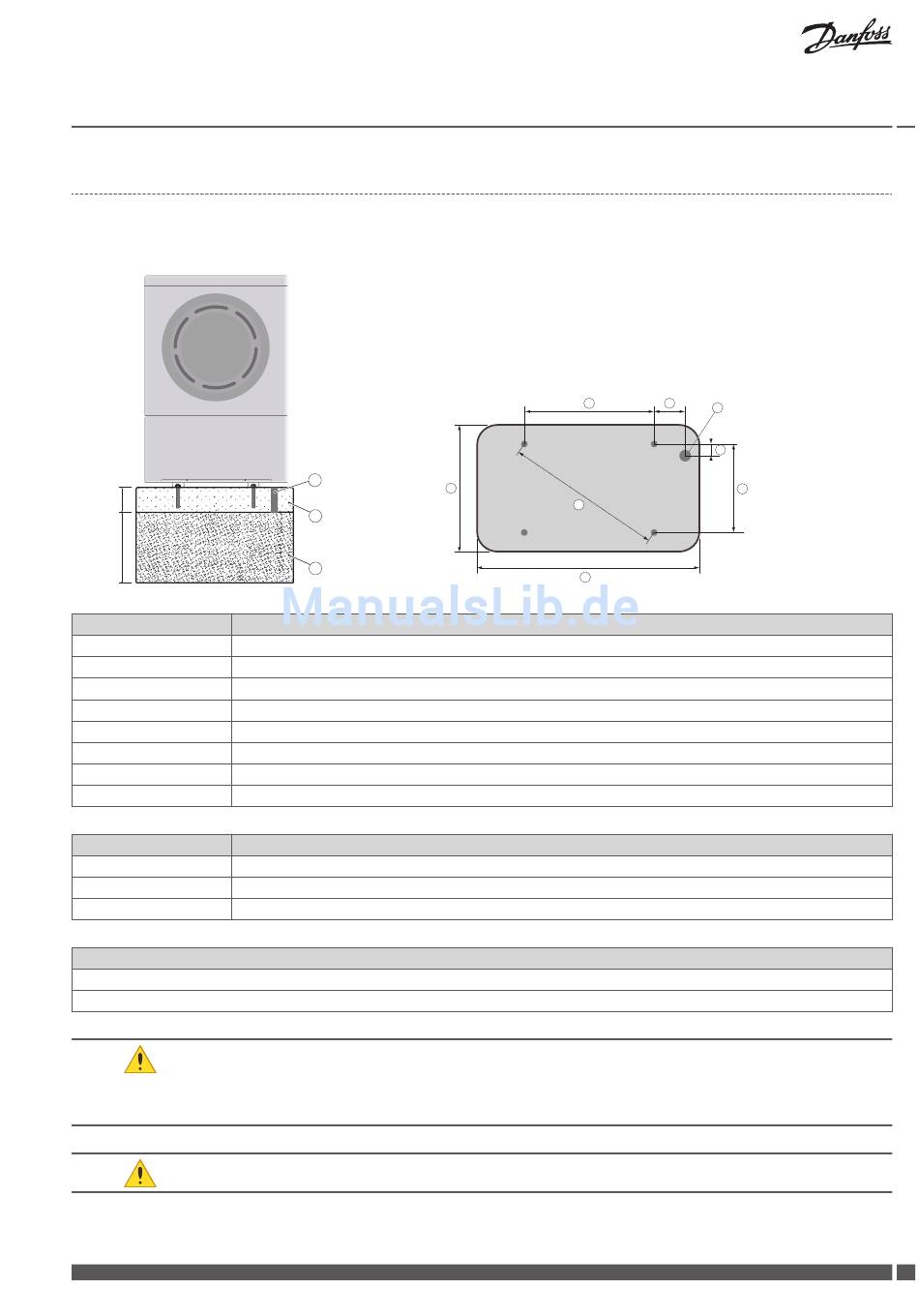

3.4.2 Fundament für das Außenteil
1. Positionieren Sie das Außenteil auf einer stabilen Unterlage, die das Gesamtgewicht tragen kann, siehe Technische Daten.
2. Sichern Sie alle vier Montagepunkte auf einer stabilen Basis, zum Beispiel ein Betonfundament.
100 mm
~900 mm
Maße 6-12 kW
1 470 mm
2 480 mm
3 672 mm
4 190 mm
5 65 mm
6 ~1.200 mm
7 ~720 mm
8 Ø 65 mm
Position Beschreibung
a Drainage-Loch
b Fundament
c Kies
Schraubengröße
6-12 kW
M12 (4x)
Es ist eine Auffangschale installiert, die Schmelzwasser während der Enteisung auffangen and ableiten soll.
Schließen Sie einen Schlauch oder ein Rohr mit Begleitheizung zwischen den Auslass der Auffangschale und
einen Ablaufkanal oder einem freien Stück Boden zur Entwässerung an. Das Heizkabel muss an den dafür vor-
gesehenen Klemmen angeschlossen werden. Das Heizkabel ist notwendig, um Blockagen durch Eis zu verhin-
dern.
Überprüfen Sie mit einer Wasserwaage, ob das Außenteil waagerecht installiert ist.
Danfoss Heating Solutions
Haus-Wärmepumpen
a
7
b
c
1 4
3
6
VMGFQ203
8
5
2
