Installationshandbuch
5.3.1 Anschluss des Kälteträgersystems
Der Druck im Kälteträgerkreislauf beträgt maximal 1,5 bar für DHP-H, DHP-L und DHP-C und maximal 0,8 bar
für DHP-A Opti.

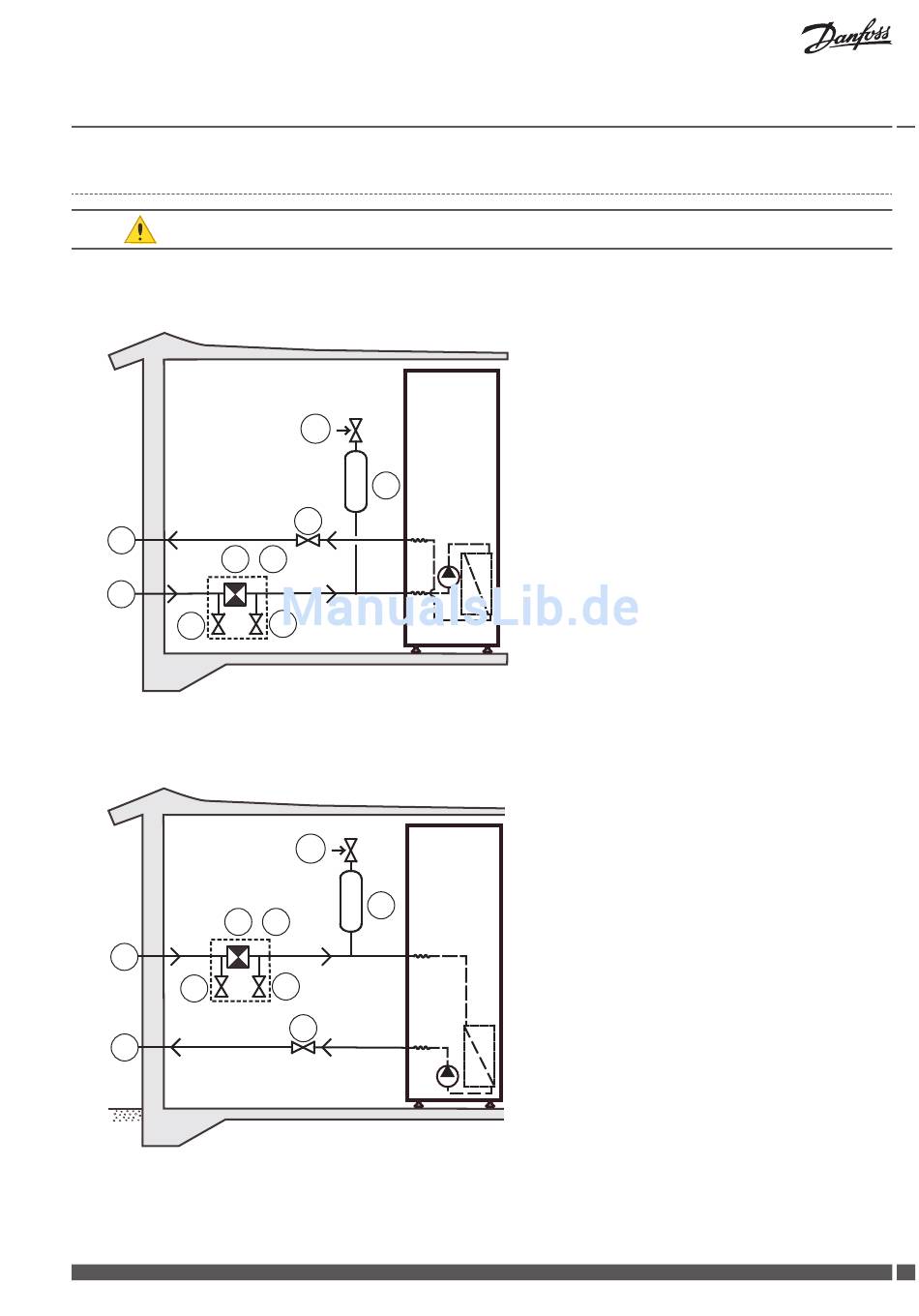

Kälteträgeranschluss DHP-H, DHP-L und DHP-C Opti
122
C
121
A
Anschluss des Kälteträgers DHP-C
C
121
A
122
Danfoss Heating Solutions
Haus-Wärmepumpen
100
111
80
94
B
100
111
94
B
80
80 Absperrventil
94 Füllvorrichtung
100 Sicherheitsventil
111 Entlüftungs- und Ausdehnungsbehälter
121 Kälteträger ein
122 Kälteträger aus
A Absperrventil (Teil von 94)
B Absperrventil (Teil von 94)
C Schmutzsieb mit Absperrventil (Teil von 94)
80 Absperrventil
94 Füllvorrichtung
100 Sicherheitsventil
111 Entlüftungs- und Ausdehnungsbehälter
121 Kälteträger ein
122 Kälteträger aus
A Absperrventil (Teil von 94)
B Absperrventil (Teil von 94)
C Schmutzsieb mit Absperrventil (Teil von 94)
VMGFQ203
