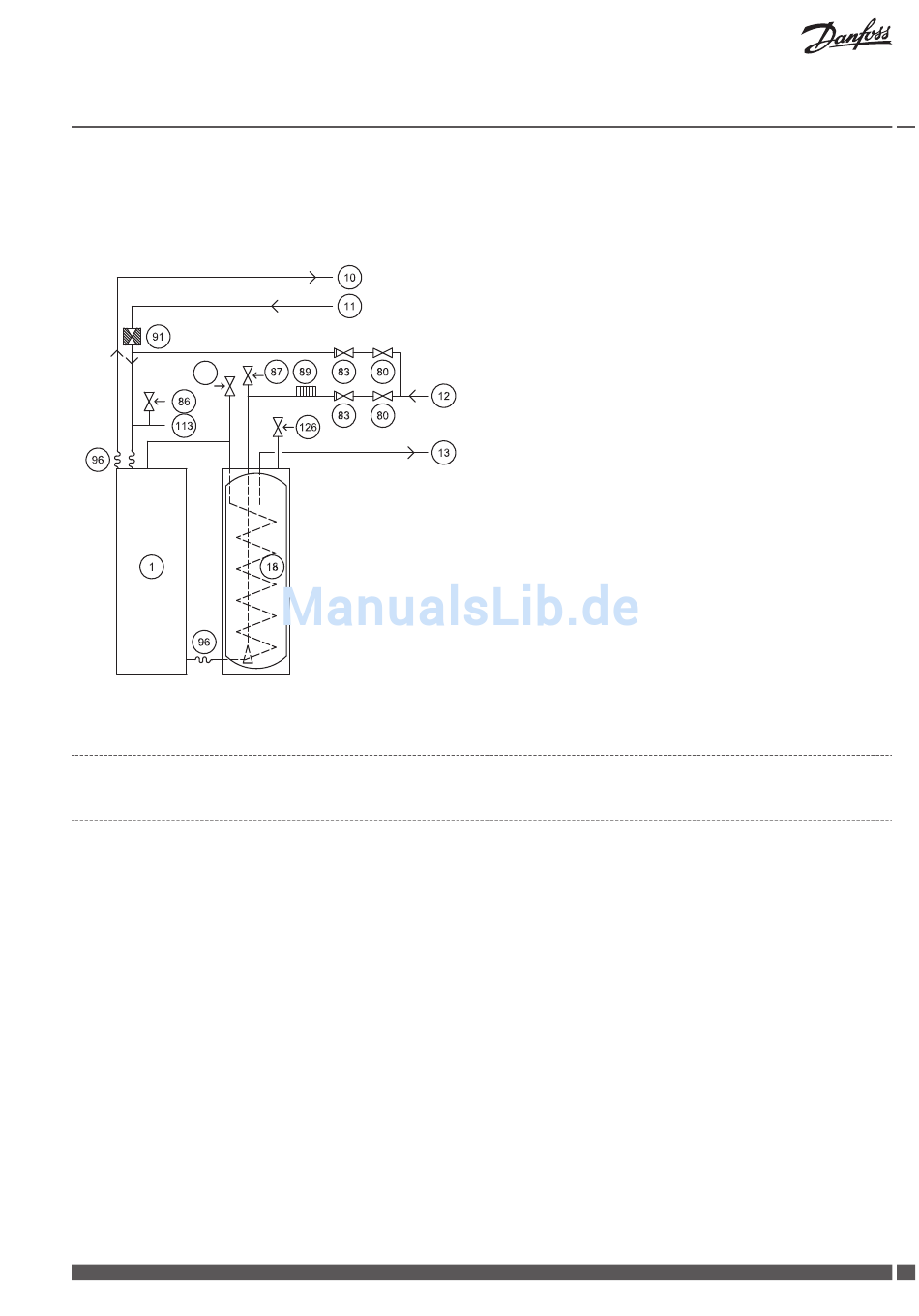

Beispiel Systemlösung 1
Systemlösung für DHP-L Opti Pro/DHP-L Opti Pro +
118
5.2.2 Systemlösung 2
Beschreibung
Bei Systemlösung 2 kann die Wärmepumpe Wärme sowohl zum Heizen als auch für Warmwasser erzeugen und eine externe Zusatzhei-
zung (Ölkessel, Elektroheizkessel, Fernwärme oder Ähnliches) unterstützt die Erzeugung von Wärme zum Heizen, nicht aber für die
Warmwasserbereitung. Das Umschaltventil für Wärme für den Heizbetrieb und die Warmwasserbereitung befindet sich vor der externen
Zusatzheizung. Dadurch wird die gleichzeitige Erzeugung von Wärme für den Heizbetrieb und die Warmwasserbereitung ermöglicht.
Die integrierte Zusatzheizung kann für die Erzeugung von Wärme für den Heizbedarf, zur Warmwasserbereitung als auch für die Antile-
gionellenfunktion verwendet werden. Mithilfe der Integralwerte A2 und A3 wird eingestellt, ob die externe Zusatzheizung vor oder nach
der integrierte Zusatzheizung zugeschaltet werden soll.
Der WP-Regler der Wärmepumpe steuert auch einen Zusatzmischer, der sich hinter der externen Zusatzheizung befindet.
Für Systemlösung 2 wählen Sie im Menü SERVICE \ ZUSATZ \ EXTERN ZUSATZ:
▪ EXTERNE ZUSATZH. = EIN
▪ UMSCH.VENT.WARMW = INT
