Anschluss des Außenteils an DHP-A Opti
3 Außenteil
80 Absperrventil
84 Manometer
85 Entlüftungsventil
94 Füllvorrichtung
96 Flexschläuche
100 Sicherheitsventil
Anschluss des Kälteträgersystems DHP-C Opti W/W
5.3.2 Wanddurchbrüche für Kälteträgerleitungen
30
Haus-Wärmepumpen
3
80
96
Die Durchbrüche für die Durchführungen müssen so angebracht werden, dass für die weiteren Installationen
Platz vorhanden ist.
Für die Kälteträgerleitungen sind getrennte Wanddurchführungen vorzusehen. Wenn sich die Wanddurch-
führungen unterhalb des höchsten Grundwasserstands befinden, müssen wasserdichte Durchführungen ver-
wendet werden.

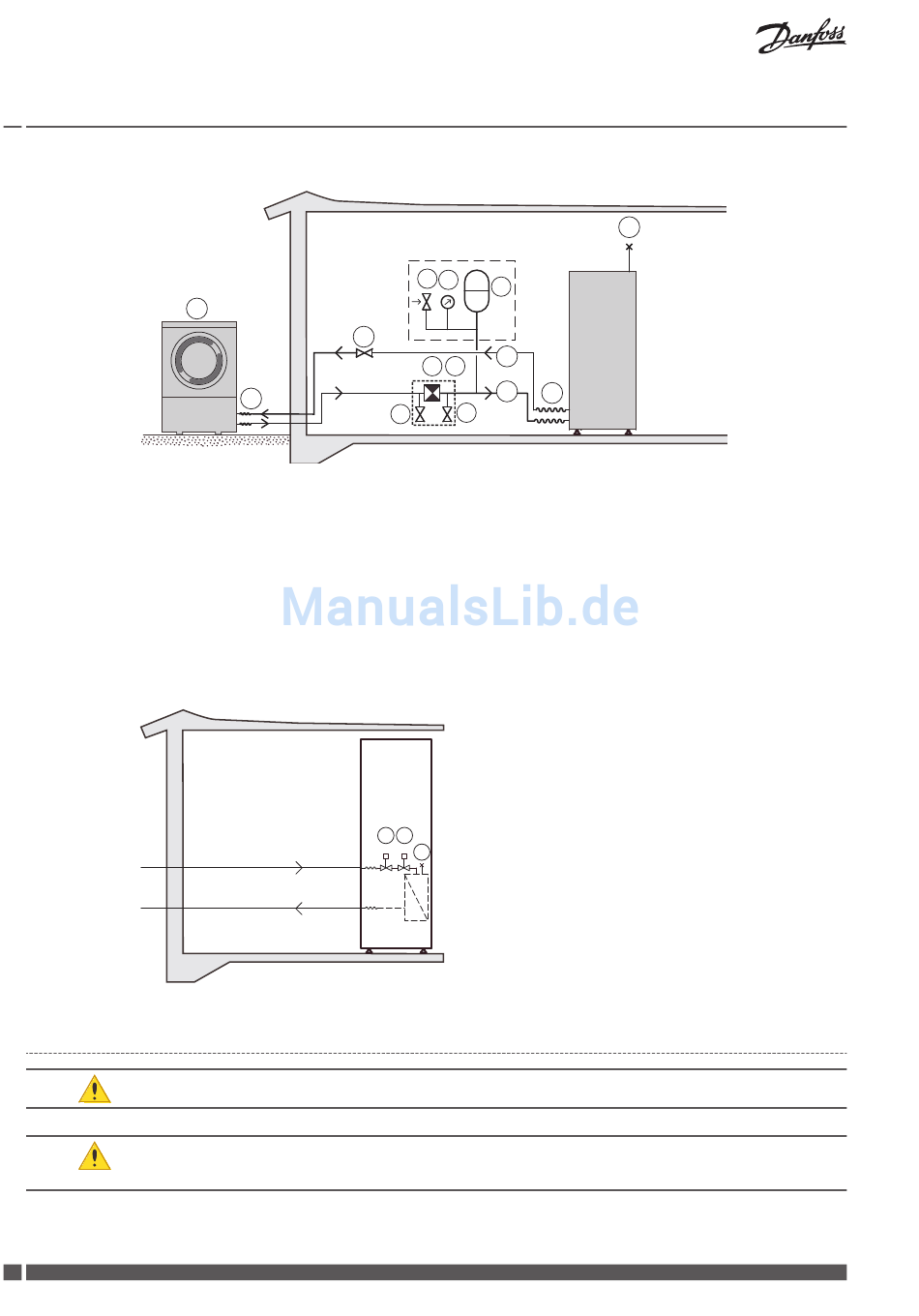

VMGFQ203
100
84
112
122
C
94
121
96
B
A
112 Ausdehnungsbehälter
121 Kälteträger ein
122 Kälteträger aus
A Absperrventil (Teil von 94)
B Absperrventil (Teil von 94)
C Schmutzsieb mit Absperrventil (Teil von 94)
73 71
85
85
71 Strömungswächter
73 2-Wege-Ventil
85 Entlüftungsventil
