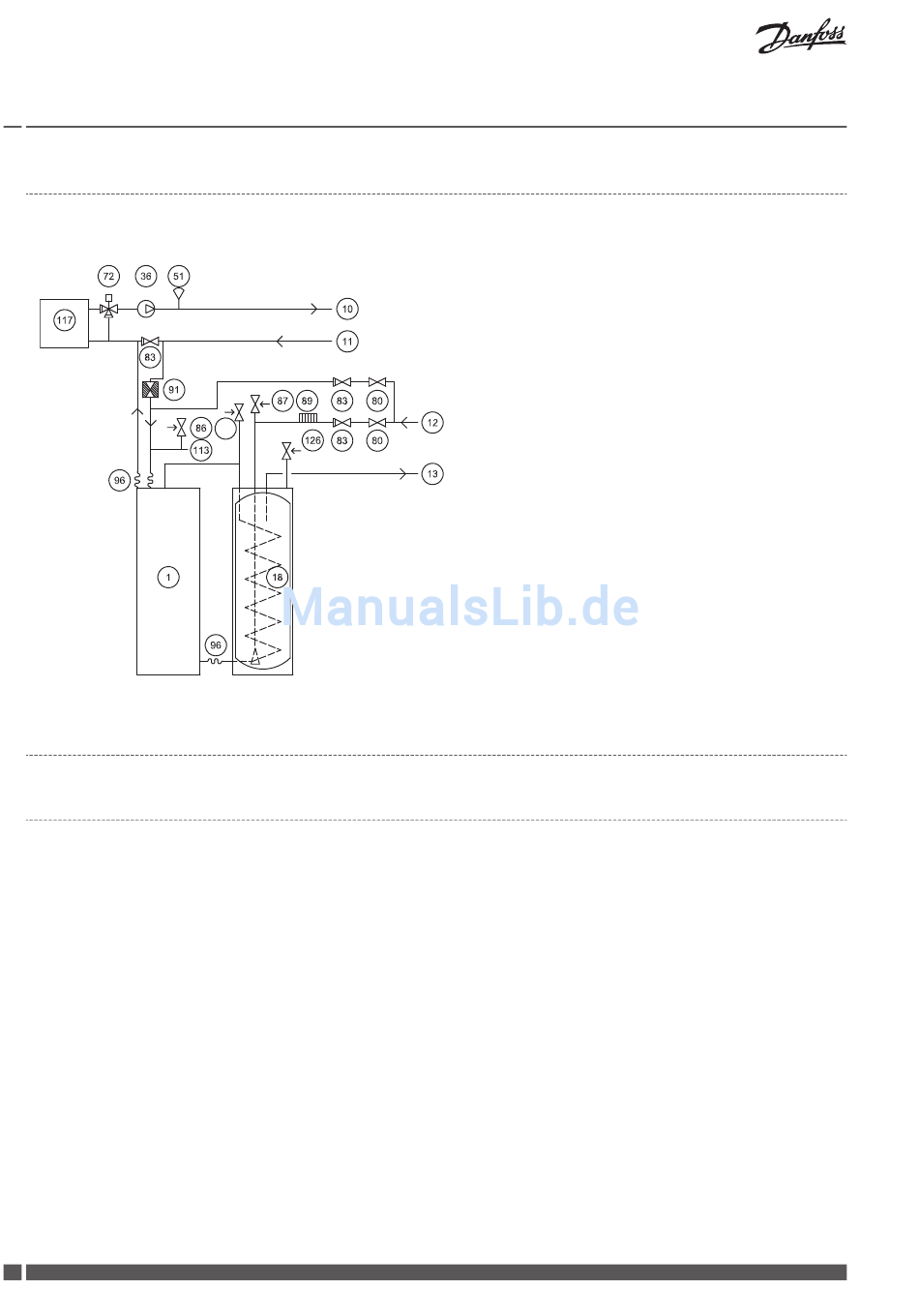

Beispiel Systemlösung 2
Systemlösung für DHP-L Opti Pro/DHP-L Opti Pro +.
5.2.3 Systemlösung 3
Beschreibung
Bei Systemlösung 3 kann die Wärmepumpe Wärme sowohl zum Heizen als auch für Warmwasser erzeugen und eine externe Zusatzhei-
zung (Ölkessel, Elektroheizkessel, Fernwärme oder Ähnliches) unterstützt sowohl die Erzeugung von Wärme zum Heizen als auch für die
Warmwasserbereitung und die Antilegionellenfunktion. Das Umschaltventil für Wärme für den Heizbetrieb und die Warmwasserberei-
tung befindet sich hinter der externen Zusatzheizung. Dadurch wird die gleichzeitige Erzeugung von Wärme für den Heizbetrieb und
die Warmwasserbereitung verhindert.
Die integrierte Zusatzheizung kann für die Erzeugung von Wärme für den Heizbedarf, zur Warmwasserbereitung als auch für die Antile-
gionellenfunktion verwendet werden. Mit dem Parameter "LEGIO.EXT" wird festgelegt, ob die Antilegionellenfunktion von der externen
oder der internen Zusatzheizung betrieben wird. Mithilfe der Integralwerte A2 und A3 wird eingestellt, ob die externe Zusatzheizung vor
oder nach der integrierte Zusatzheizung zugeschaltet werden soll.
Der WP-Regler der Wärmepumpe steuert auch einen Zusatzmischer, der sich hinter der externen Zusatzheizung befindet.
Für Systemlösung 3 wählen Sie im Menü SERVICE \ ZUSATZ \. \ EXTERN ZUSATZ:
▪ EXTERNE ZUSATZH. = EIN
▪ UMSCH.VENT.WARMW = INT
26
Haus-Wärmepumpen
118
VMGFQ203
1 Wärmepumpe
10 Vorlauf
11 Rücklauf
12 Kaltwasser
13 Warmwasser
18 Warmwassertank
36 Umwälzpumpe
51 Vorlauffühler, aus Wärmepumpe entnommen
72 Mischerventil
80 Absperrventil
83 Rückschlagventil
86 Sicherheitsventil Ausdehnung Heizungssystem
87 Sicherheitsventil Kaltwasser 9 bar
89 Vakuumventil
91 Schmutzsieb mit Absperrventil
96 Flexschlauch
113 Ausdehnung Heizungssystem
117 Externe Zusatzheizung
118 Sicherheitsventil (2,5 bar)
126 Sicherheitsventil für Temperatur und Druck (nur für ge-
wisse Modelle)
