Anschluss Des Kälteträgersystems - Danfoss DHP-A Opti Installationshandbuch

Installationshandbuch

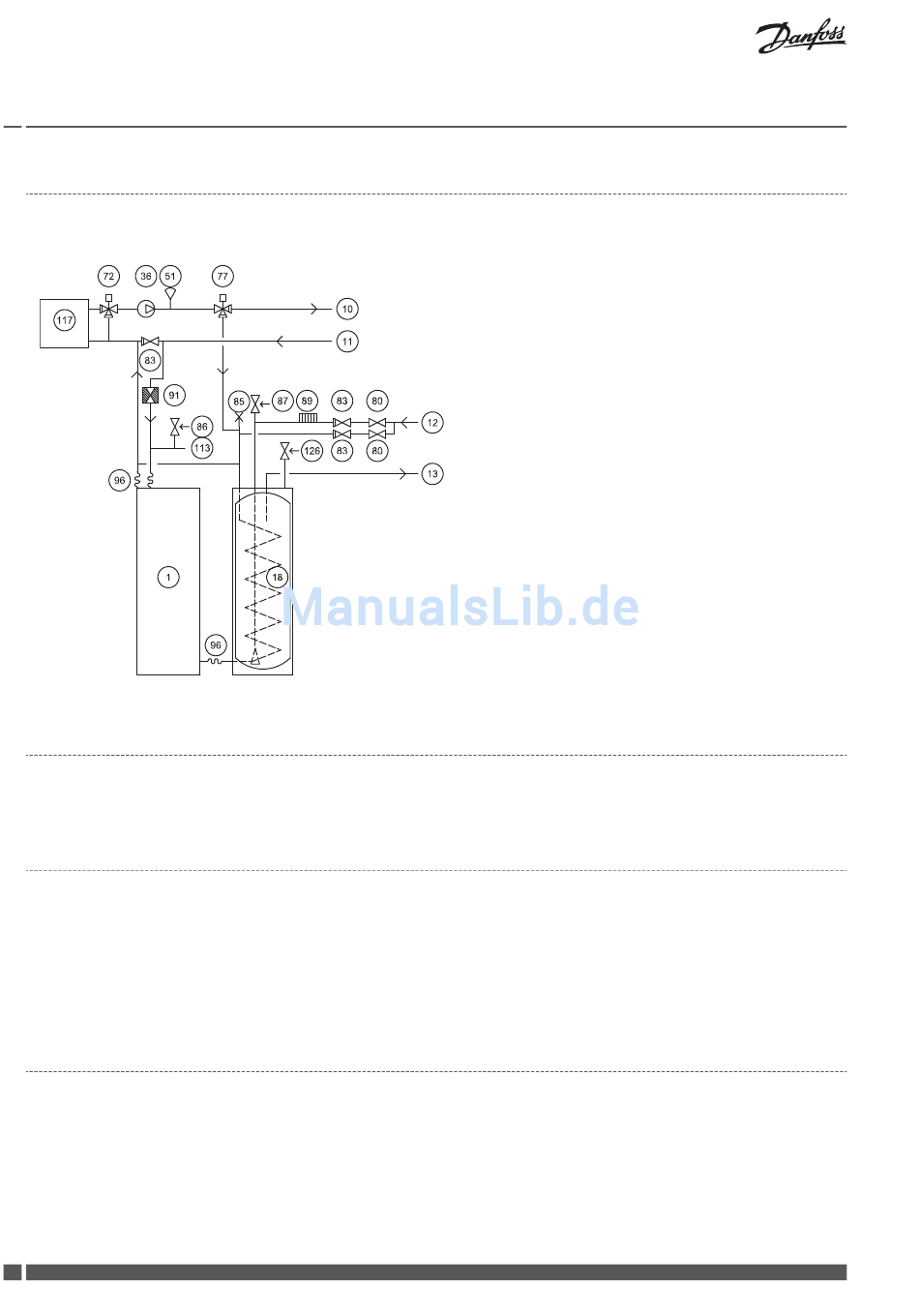

Beispiel Systemlösung 3
Beispiel Systemlösung 1 für DHP-L, DHP-L Opti.
5.2.4 Schließen Sie die Kalt- und Warmwasserleitungen an
1. Schließen Sie die Kalt- und Warmwasserleitungen mit allen erforderlichen Komponenten gemäß Anschlussplan für das jeweilige
System an.
5.2.5 Schließen Sie die Vor- und Rücklaufleitung am Heizungssystem an
Weitere Informationen, wie die Flexschläuche montiert werden sollen, siehe Flexschläuche.
1. Schließen Sie die Vorlaufleitung mit einem Flexschlauch und allen erforderlichen Komponenten an.
2. Schließen Sie die Rücklaufleitung mit einem Flexschlauch und allen erforderlichen Komponenten an.
3. Isolieren Sie die Vor- und Rücklaufleitungen.
4. Schließen Sie das Entlüftungsventil an den Anschluss (22 mm Cu) ganz oben an der Wärmepumpe an.
5.3 Anschluss des Kälteträgersystems
28
Haus-Wärmepumpen
1
10
11
12
13
18
36
51
72
77
80
83
86
87
89
91
96
113
117
118
126
VMGFQ203
Wärmepumpe
Vorlauf
Rücklauf
Kaltwasser
Warmwasser
Warmwassertank
Warmwasser Umwälzpumpe
Vorlauffühler, aus Wärmepumpe entnommen
Mischerventil
Umschaltventil
Absperrventil
Rückschlagventil
Sicherheitsventil Ausdehnung Heizungssystem
Sicherheitsventil Kaltwasser 9 bar
Vakuumventil
Schmutzfilter mit Absperrventil
Flexschlauch
Ausdehnung Heizungssystem
Externe Zusatzheizung
Sicherheitsventil (2,5 bar)
Sicherheitsventil für Temperatur und Druck (nur für ge-
wisse Modelle)
