5
Rohrinstallation
⚠
Zur Vermeidung von Leckagen ist sicherzustellen,
dass die Anschlussrohre nicht unter Spannung ste-
hen.
• Die Rohrinstallation muss gemäß den Maß- und
Anschlussplänen ausgeführt werden.
• Die Rohrinstallation muss von einem autorisierten
Installateur vorgenommen werden .
⚠
Hinweis! Es ist äußerst wichtig, dass das
Heizungssystem vollständig luftfrei ist.
⚠
Hinweis! An allen erforderlichen Stellen müssen
Entlüftungsventile montiert werden.
5 .1
Sicherheitsventil
Heizkörpersysteme mit geschlossenem
Ausdehnungsbehälter müssen ebenfalls mit zugelasse-
nem Druckfühler und Sicherheitsventil versehen sein.
⚠
Hinweis! Die Wärmepumpe ist gemäß der geltenden
Vorschriften an einen Ausdehnungsbehälter und ein
Sicherheitsventil anzuschließen.
Zusatzmischer
(0-10 V)
Kälteträger
10
Wärme
Warmwasser
WWB
Heißgaskreis

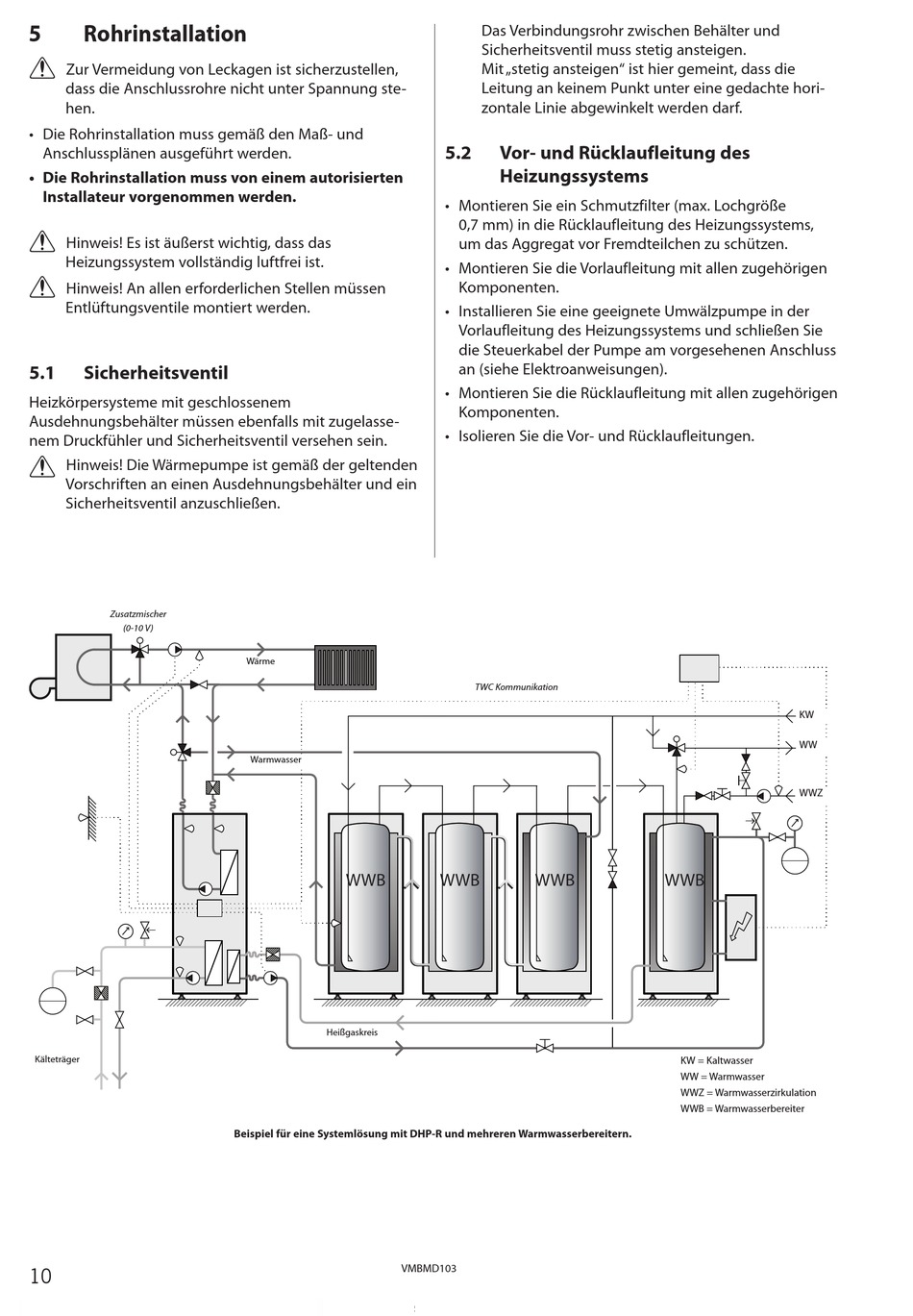

Beispiel für eine Systemlösung mit DHP-R und mehreren Warmwasserbereitern .
VMBMD103
Das Verbindungsrohr zwischen Behälter und
Sicherheitsventil muss stetig ansteigen.
Mit „stetig ansteigen" ist hier gemeint, dass die
Leitung an keinem Punkt unter eine gedachte hori-
zontale Linie abgewinkelt werden darf.
5 .2
Vor- und Rücklaufleitung des
Heizungssystems
• Montieren Sie ein Schmutzfilter (max. Lochgröße
0,7 mm) in die Rücklaufleitung des Heizungssystems,
um das Aggregat vor Fremdteilchen zu schützen.
• Montieren Sie die Vorlaufleitung mit allen zugehörigen
Komponenten.
• Installieren Sie eine geeignete Umwälzpumpe in der
Vorlaufleitung des Heizungssystems und schließen Sie
die Steuerkabel der Pumpe am vorgesehenen Anschluss
an (siehe Elektroanweisungen).
• Montieren Sie die Rücklaufleitung mit allen zugehörigen
Komponenten.
• Isolieren Sie die Vor- und Rücklaufleitungen.
TWC Kommunikation
WWB
WWB
KW
WW
WWZ
WWB
KW = Kaltwasser
WW = Warmwasser
WWZ = Warmwasserzirkulation
WWB = Warmwasserbereiter
