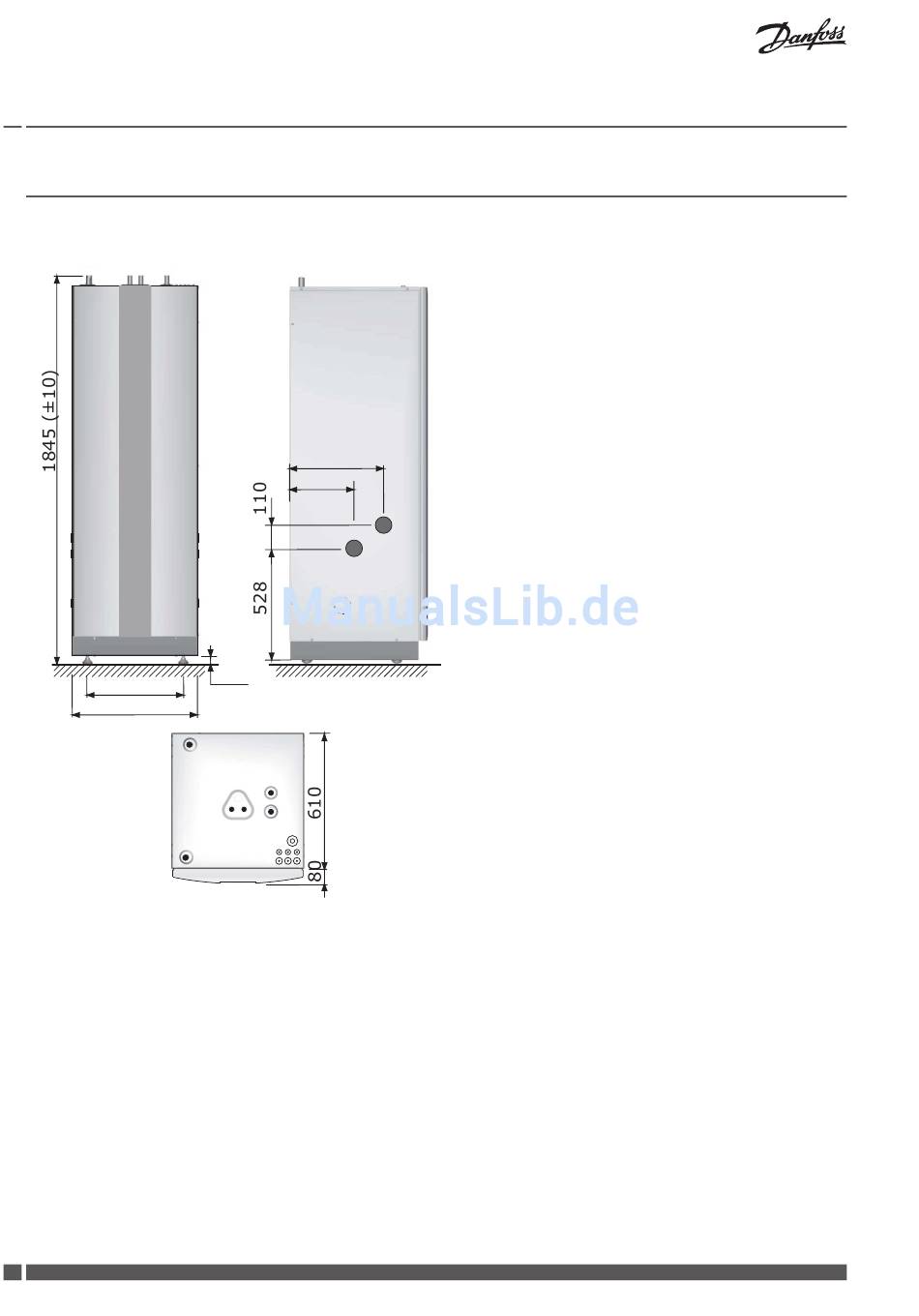

4 Wärmepumpendaten, Abmessungen und Anschlüsse.
DHP-H, DHP-H Opti, DHP-H Opti Pro, DHP-H Opti Pro +, DHP-C, DHP-C Opti, DHP-C Opti W/W
455
596
16
Haus-Wärmepumpen
440
300
1
40±10
4
9
5
6 7
8
3
VMGFQ203
1 Kälteträger ein, 28 Cu (DHP-C: Kälteträger aus)
2 Kälteträger aus, 28 Cu (DHP-C: Kälteträger ein)
3 Vorlaufleitung Heizungssystem, 22 Cu: 4 – 10 kW, 28 Cu:
12 – 16 kW
(Pro +: Vorlaufleitung Heizungssystem, 22 Cu: 6-8kW,
28 Cu: 10-13 kW )
4 Rücklaufleitung Heizungssystem, 22 Cu: 4 – 10 kW, 28
Cu: 12 – 16 kW
(Pro +: Rücklaufleitung Heizungssystem, 22 Cu: 6-8kW,
28 Cu: 10-13 kW )
5 Anschluss für Entlüftungsventil, 22 Cu
6 Warmwasserleitung, 22 mm
7 Kaltwasserleitung, 22 mm
8 Durchführung der Versorgungsleitungen, Fühler- und
Thermia Online-Kabel
2
9 Sicherheitsventil für Temperatur und Druck (nur für ge-
wisse Modelle)
Die Kälteträgerleitungen können je nach Bedarf an der linken
oder rechten Seite der Einheit angeschlossen werden.
