Installationshandbuch
DHP-L, DHP-L Opti, DHP-L Opti Pro/DHP-L Opti Pro +

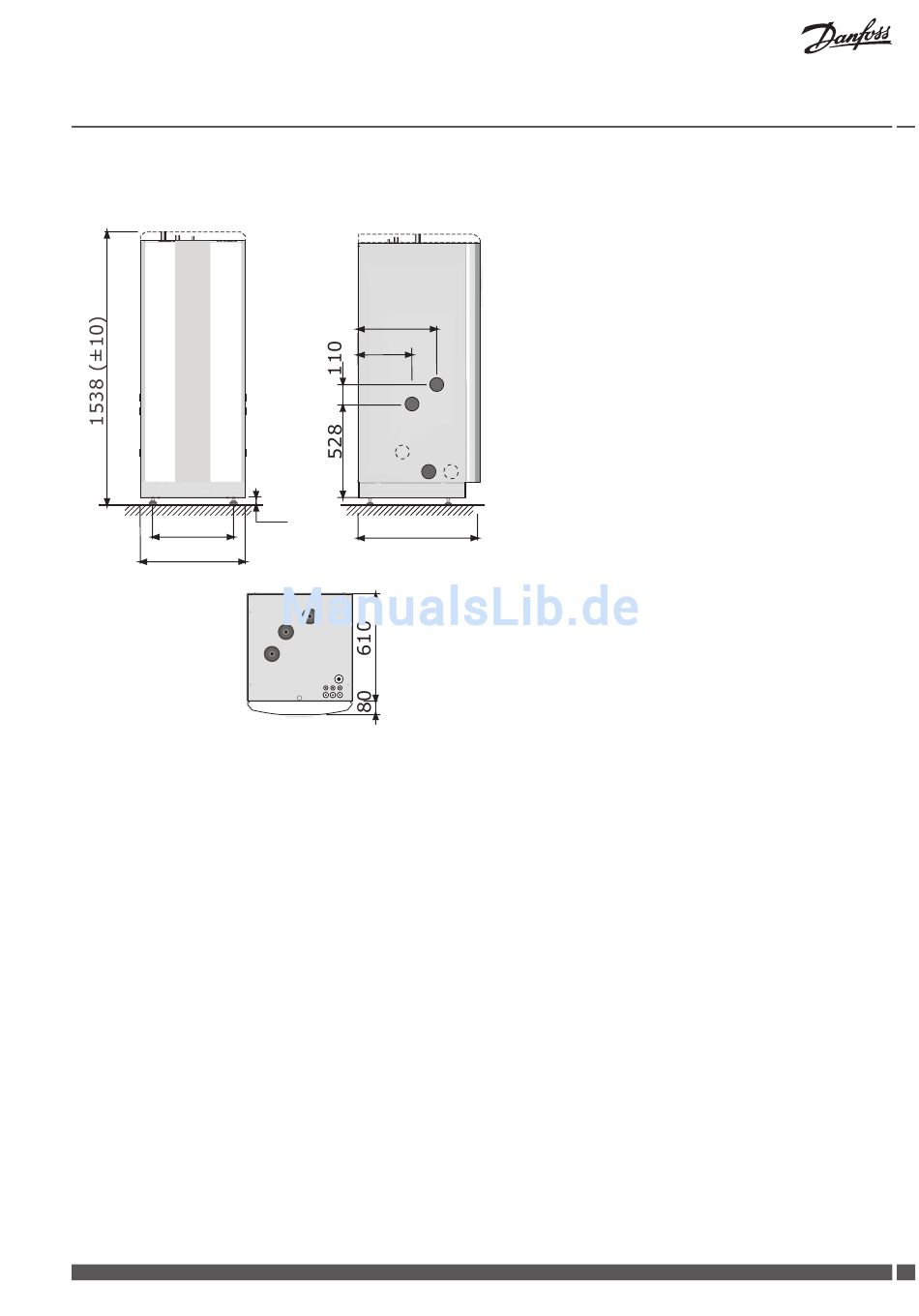

455
596
Danfoss Heating Solutions
Haus-Wärmepumpen
440
300
1
40 ±10
690
6
4
3
5
1 Kälteträger ein, 28 Cu
2 Kälteträger aus, 28 Cu
3 Vorlaufleitung Heizungssystem, 22 Cu: 4 – 10 kW, 28 Cu:
12 – 16 kW
(Pro +: Vorlaufleitung Heizungssystem, 22 Cu: 6-8kW,
28 Cu: 10-17 kW )
4 Rücklaufleitung Heizungssystem, 22 Cu: 4 – 10 kW, 28
Cu: 12 – 16 kW
(Pro +: Rücklaufleitung Heizungssystem, 22 Cu: 6-8kW,
2
28 Cu: 10-17 kW )
5 Durchführung der Versorgungsleitungen, Fühler- und
Thermia Online-Kabel
6 Vorlaufleitung zu Warmwasserbereiter , 22 Cu (Nur zu-
7
treffend für DHP-L Opti Pro/DHP-L Opti Pro +)
7 Rücklaufleitung vom Warmwasserbereiter, 22 (Flex-
schlauch):
Die Kälteträgerleitungen (1), (2) und die Rücklaufleitung vom
Warmwasserbereiter (7) können auf der rechten oder der linken
Seite angeschlossen werden.
VMGFQ203
