5.2.1
DHP-AX, VL-System
5
52

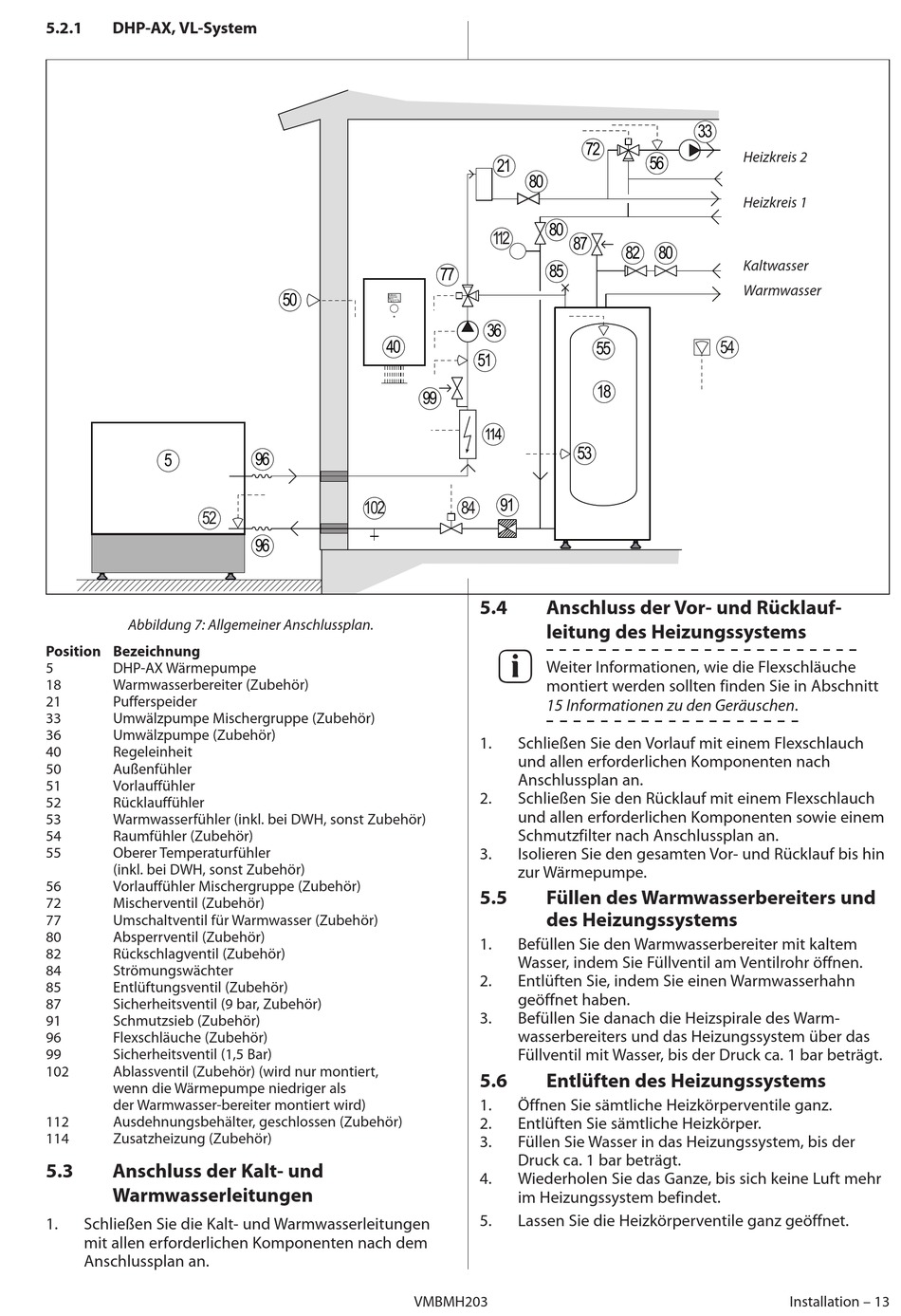

Abbildung 7: Allgemeiner Anschlussplan.
Position Bezeichnung
5
DHP-AX Wärmepumpe
18
Warmwasserbereiter (Zubehör)
21
Pufferspeider
33
Umwälzpumpe Mischergruppe (Zubehör)
36
Umwälzpumpe (Zubehör)
40
Regeleinheit
50
Außenfühler
51
Vorlauffühler
52
Rücklauffühler
53
Warmwasserfühler (inkl. bei DWH, sonst Zubehör)
54
Raumfühler (Zubehör)
55
Oberer Temperaturfühler
(inkl. bei DWH, sonst Zubehör)
56
Vorlauffühler Mischergruppe (Zubehör)
72
Mischerventil (Zubehör)
77
Umschaltventil für Warmwasser (Zubehör)
80
Absperrventil (Zubehör)
82
Rückschlagventil (Zubehör)
84
Strömungswächter
85
Entlüftungsventil (Zubehör)
87
Sicherheitsventil (9 bar, Zubehör)
91
Schmutzsieb (Zubehör)
96
Flexschläuche (Zubehör)
99
Sicherheitsventil (1,5 Bar)
102
Ablassventil (Zubehör) (wird nur montiert,
wenn die Wärmepumpe niedriger als
der Warmwasser-bereiter montiert wird)
112
Ausdehnungsbehälter, geschlossen (Zubehör)
114
Zusatzheizung (Zubehör)
5.3
Anschluss der Kalt- und
Warmwasserleitungen
1.
Schließen Sie die Kalt- und Warmwasserleitungen
mit allen erforderlichen Komponenten nach dem
Anschlussplan an.
50
40
99
96
102
96
VMBMH203
72
21
80
80
1 12
87
85
77
36
55
51
18
114
53
91
84
5.4
Anschluss der Vor- und Rücklauf-
leitung des Heizungssystems
BB E B
W eiter Informationen, wie die Flexschläuche
montiert werden sollten finden Sie in Abschnitt
15 Informationen zu den Geräuschen.
1.
Schließen Sie den Vorlauf mit einem Flexschlauch
und allen erforderlichen Komponenten nach
Anschlussplan an.
2.
Schließen Sie den Rücklauf mit einem Flexschlauch
und allen erforderlichen Komponenten sowie einem
Schmutzfilter nach Anschlussplan an.
3.
Isolieren Sie den gesamten Vor- und Rücklauf bis hin
zur Wärmepumpe.
5.5
Füllen des Warmwasserbereiters und
des Heizungssystems
1.
Befüllen Sie den Warmwasserbereiter mit kaltem
Wasser, indem Sie Füllventil am Ventilrohr öffnen.
2.
Entlüften Sie, indem Sie einen Warmwasserhahn
geöffnet haben.
3.
Befüllen Sie danach die Heizspirale des Warm-
wasserbereiters und das Heizungssystem über das
Füllventil mit Wasser, bis der Druck ca. 1 bar beträgt.
5.6
Entlüften des Heizungssystems
1.
Öffnen Sie sämtliche Heizkörperventile ganz.
2.
Entlüften Sie sämtliche Heizkörper.
3.
Füllen Sie Wasser in das Heizungssystem, bis der
Druck ca. 1 bar beträgt.
4.
Wiederholen Sie das Ganze, bis sich keine Luft mehr
im Heizungssystem befindet.
5.
Lassen Sie die Heizkörperventile ganz geöffnet.
33
Heizkreis 2
56
Heizkreis 1
82 80
Kaltwasser
Warmwasser
54
Installation – 13
