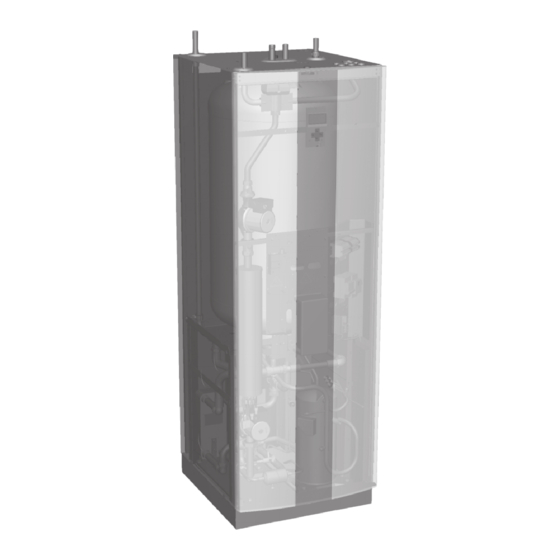

Danfoss DHP-C Opti Technische Beschreibung
Hauswärmepumpen
Vorschau ausblenden
Andere Handbücher für DHP-C Opti:
- Installationshandbuch (72 Seiten) ,
- Handbuch (5 Seiten)
Verwandte Anleitungen für Danfoss DHP-C Opti
Inhaltszusammenfassung für Danfoss DHP-C Opti
- Seite 1 MAKING MODERN LIVING POSSIBLE Technische Beschreibung Hauswärmepumpen DHP-A Opti DHP-C Opti DHP-C Opti W/W DHP-H DHP-H Opti DHP-H Opti Pro/Opti Pro+ DHP-L DHP-L Opti DHP-L Opti Pro/Opti Pro+ www.heating.danfoss.com...
- Seite 2 Danfoss A/S ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
DHP-C Opti W/W ........ -
Seite 4: Wichtige Parameter
Der für KURVE eingestellte Wert 40 Temperatur (°C) Maximaler Einstellwert Außentemperatur (°C) 0°C Eingestellter Wert (Standard 40 °C). -2 0 Bei Außentemperaturen unter 0 °C wird ein höherer Sollwert und bei Außentemperaturen über 0 °C ein niedrigerer Sollwert berechnet. VMGFX203 Danfoss Heating Solutions... -
Seite 5: Raum
3 °C angehoben werden muss, um die Innentemperatur um 1 °C zu erhöhen. Vorlauftemperatur (°C) Maximale Vorlauftemperatur Außentemperatur (°C) -2 0 Den Wert KURVE ändern Bei einer Änderung des Werts für KURVE wird die Steigung der Heizkurve geändert. Danfoss Heating Solutions VMGFX203... -
Seite 6: Heizstopp
Messzeitpunkten kann zwischen einer Minute und einer Stunde eingestellt werden. Die Werkseinstellung beträgt eine Minute. Die Historie steht für alle Fühler zur Verfügung, wobei für den Raumfühler im Display allerdings nur der eingestellte Wert angezeigt wird. Bei dem anzeigbaren Integralwert handelt es sich um die Energiebilanz der Heizungsanlage. VMGFX203 Danfoss Heating Solutions... -
Seite 7: Integral
Wert erreicht hat, startet der Kompressor. Wenn der Integralwert nicht absinkt, sondern stattdessen weiter ansteigt, startet die interne Zusatzheizung, sobald der Integralwert den für A2 eingestellten Wert erreicht und die externe Zusatzheizung bei dem für A3 eingestell- ten Wert. Starten und Stoppen des Wärmepumpenbetriebs mit den Intergralwerten Danfoss Heating Solutions VMGFX203... -
Seite 8: Hysterese
Heizbedarf schneller abgebaut wird, als die übliche Integralberechnung ergeben hat, wird der Integralwert zwangsweise auf den Start- wert (-60) INTEGRAL A1 oder auf den Stoppwert (0) verschoben. Bedingungen, bei denen HYSTERESE eine Änderung des Integralwerts erzwingt Integral Vorlauftemperatur Zeit Kompressorstopp (0) Kompressorstart (-60) Hysterese (Δt) ≥ x Hysterese (Δt) ≥ x VMGFX203 Danfoss Heating Solutions... -
Seite 9: Enteisungskurve
Enteisung bei der in AUSSEN STOPP eingestellten Temperatur starten soll. Die Einstellung für ENTEISUNGSKURVE -20 bedeutet, dass der Wert für AUSSEN STOPP (-20 °C) um zwischen 1 und 8 Grad verringert wird. Dies bestimmt also in diesem Fall, wie viel niedriger die Temperatur des Kälteträgerrücklaufs als -20 °C sein darf. Danfoss Heating Solutions VMGFX203... - Seite 10 Das einstellbare Intervall für ENTEISUNGSKURVE -20 ist 1 °C bis 8 ℃ niedriger als AUSSEN STOPP Diese drei Einstellungen bilden zusammen die Enteisungskurve und alle drei Werte beeinflussen, wann eine Enteisung gestartet wird, auch wenn in der Regel nur ENTEISUNGSKURVE 0 und ENTEISUNGSKURVE -20 geändert werden. VMGFX203 Danfoss Heating Solutions...
-
Seite 11: Kontroll- Und Sicherheitsfunktionen
Dies ist der Fall, wenn ausreichend Wärmeenergie erzeugt worden ist. Wenn der Betriebspressostat außer Funktion sein sollte und der Druck im Kreis weiter ansteigt, wird der Hochdruckpressostat nach Errei- chen seines Schaltdrucks aktiviert, wodurch der Kompressor gestoppt und der Normalbetrieb der Wärmepumpe blockiert wird. Danfoss Heating Solutions VMGFX203... -
Seite 12: Umwälzpumpen
Die Zusatzheizung besteht aus einer Heizpatrone, die in die Vorlaufleitung der Heizungsanlage eingebaut ist. Sie ist mit einem Überhit- zungsschutz ausgestattet, der die elektrische Heizpatrone abschaltet, wenn das Risiko besteht, dass sie überhitzt wird. Die Bedieneinheit des Überhitzungsschutzes befindet sich an der Elektroschalttafel (Position 2 in der Abbildung unten). VMGFX203 Danfoss Heating Solutions... - Seite 13 Elektrische Anlage Die Steuerung der Wärmepumpe ist über die Sicherung F0 (Position 4 in der Abbildung unten) abgesichert. Thermisches Überstromrelais F11 Überhitzungsschutz Rückstelltaste Sicherung F0 Technische Daten Genauere technische Spezifikationen finden Sie bei den technischen Daten. Danfoss Heating Solutions VMGFX203...
-
Seite 14: Daten Der Wärmepumpe, Komponenten
Fühler Rücklauf Heizungsanlage Expansionsventil Verdampfer, isoliert Fühler, Warmwasser (Spitzentemperatur) Umschaltventil Bedienkonsole der Regelausrüstung Vorlauffühler Elektroschalttafel Umwälzpumpe Heizungsanlage Kompressor Zusatzheizung (elektrisch) Niederdruckpressostat Kälteträger ein Betriebspressostat Vorlauf Heizungsanlage Hochdruckpressostat Kälteträger aus Verflüssiger mit Ablauf für Primärseite Umwälzpumpe Kälteträgersystem VMGFX203 Danfoss Heating Solutions... - Seite 15 Fühler, Warmwasser (Spitzentemperatur) Verdampfer, isoliert Bedienkonsole der Regelausrüstung HGW Mischerventil Elektroschalttafel Vorlauffühler, Heizungsanlage Kompressor Umwälzpumpe Heizungsanlage Niederdruckpressostat Zusatzheizung (elektrisch) Betriebspressostat Kälteträger aus Hochdruckpressostat Vorlauf Heizungsanlage Verflüssiger mit Ablauf für Primärseite Kälteträger ein Heißgastauscher Umwälzpumpe Kälteträgersystem HGW-Fühler Expansionsventil Danfoss Heating Solutions VMGFX203...
- Seite 16 Technische Beschreibung Hauswärmepumpen DHP-C Opti Zeichenerklärung Zeichenerklärung Warmwasserbereiter, 180 Liter Kälteträger aus Fühler Rücklauf Heizungsanlage Umwälzpumpe Kälteträgersystem Verdampfer, isoliert Expansionsventil Wärmetauscher für Kälteträger Trockenfilter Mischerventil, Kälte/Wärme Fühler, Warmwasser (Spitzentemperatur) Umschaltventil, Kälte/Wärme Elektroschalttafel Umschaltventil, Heizen/Warmwasser Kompressor Vorlauffühler Niederdruckpressostat Umwälzpumpe, Heizungsanlage Betriebspressostat...
- Seite 17 Zeichenerklärung Zeichenerklärung Zusatzheizung, Heizpatrone an Vorlaufleitung Expansionsventil Rücklaufleitung, Heizungsanlage Bedienkonsole der Regelausrüstung Umschaltventil Kälteträger ein Verdampfer, isoliert Elektroschalttafel Umwälzpumpe Heizungsanlage Kompressor Vorlauffühler, Heizungsanlage Niederdruckpressostat Kälteträger aus Betriebspressostat Umwälzpumpe Kälteträgersystem Hochdruckpressostat Trockenfilter Verflüssiger mit Ablauf für Primärseite Danfoss Heating Solutions VMGFX203...
- Seite 18 Rücklaufleitung, Heizungsanlage Bedienkonsole der Regelausrüstung Vorlauf Warmwasserbereiter Elektroschalttafel HGW Mischerventil Kompressor Verdampfer, isoliert Niederdruckpressostat Vorlauffühler, Heizungsanlage Betriebspressostat Umwälzpumpe, Heizungsanlage Hochdruckpressostat Kälteträger ein Verflüssiger mit Ablauf für Primärseite Kälteträger aus Heißgastauscher Trockenfilter HGW-Fühler Umwälzpumpe, Kälteträgersystem Fühler Rücklauf Heizungsanlage VMGFX203 Danfoss Heating Solutions...
- Seite 19 Bedienkonsole der Regelausrüstung Umschaltventil, Enteisung Elektroschalttafel Umschaltventil, Heizungsanlage Vorlauf Heizungsanlage Vorlauffühler Kompressor Umwälzpumpe Heizungsanlage Niederdruckpressostat Zusatzheizung (elektrisch) Betriebspressostate Umwälzpumpe Kälteträgersystem Hochdruckpressostat Kälteträger ein Verflüssiger mit Ablauf für Primärseite Trockenfilter Fühler Rücklauf Heizungsanlage Expansionsventil Kälteträger zum Enteisungstank beim Enteisen Danfoss Heating Solutions VMGFX203...
-
Seite 20: Außenteil Dhp-A Opti
Technische Beschreibung Hauswärmepumpen Außenteil DHP-A Opti Frontblech Obere Abdeckung Seitenteil Auffangschale Kälteträger-Anschluss Kälteträger-Anschluss Lüfterabdeckung Elektroschrank VMGFX203 Danfoss Heating Solutions... -
Seite 21: Technische Daten
Betriebsstrom 1, 13 Kühlkreis 0,36 0,48 0,62 0,71 1,02 Nenndurchfluss Heizkreis 0,14 0,19 0,24 0,28 0,39 Kühlkreis Außen verfügbarer Druck Heizkreis Max./min. Temperatur** Kühlkreis °C 20/-10 Heizkreis °C 60/20 Pressostate Niederdruck 0,08 Betrieb 2,85 Hochdruck 3,10 Danfoss Heating Solutions VMGFX203... -
Seite 22: Dhp-H Opti
Wert (230V 1-N) 0,75 1,20 1,35 1,45 1,55 2,00 Prüfdruck Max. Betriebsdruck Kompressor Scroll Öl (400V 3-N) Öl (230V 1-N) Elektrische Daten 3-N, Netzspannung ~50 Hz Nennleistung, Kompres- Nennleistung, Umwälz- pumpen Zusatzheizung, 3 Stufen 3/6/9 Anlaufstrom Sicherung VMGFX203 Danfoss Heating Solutions... - Seite 23 12) Überprüfen Sie immer die örtlichen Regeln und Vorschriften, bevor Sie Frostschutzmit- tel verwenden. 5) Wärmepumpe mit 6-kW-Zusatzheizung (1-N 3 kW). 13) Gilt nur für 400V-3N-Wärmepumpen. 6) Wärmepumpe mit 9-kW-Zusatzheizung (1-N 4.5 kW). *) Steht für diese Version nicht zur Verfügung. Danfoss Heating Solutions VMGFX203...
-
Seite 24: Dhp-H Opti Pro/Dhp-H Opti Pro
1, 13 Betriebsstrom Kühlkreis 0,36 0,48 0,62 0,71 1,02 Nenndurchfluss Heizkreis 0,14 0,19 0,24 0,28 0,39 Kühlkreis Außen verfügbarer Druck Heizkreis Max./min. Temperatur** Kühlkreis °C 20/-10 Heizkreis °C 60/20 Pressostate Niederdruck 0,08 Betrieb 2,85 Hochdruck 3,10 VMGFX203 Danfoss Heating Solutions... - Seite 25 Öl Elektrische Daten 3-N, ~50 Hz Netzspannung Nennleistung, Kompressor Nennleistung, Umwälzpum- Zusatzheizung, 3 Stufen 3/6/9 Anlaufstrom Sicherung 10,2 13,0 Leistung Heizleistung 11,9 Heizleistung Elektrische Leistung Kühlkreis 0,35 0,46 0,65 0,84 Nenndurchfluss Heizkreis 0,14 0,18 0,25 0,31 Danfoss Heating Solutions VMGFX203...
-
Seite 26: Dhp-L
40 x 2,4. DHP-L DHP-L Kälteträger/Wasser Kältemittel R407C (GWP = 1650) Wert (400V 3-N) 1,05 1,20 1,40 1,55 2,00 Wert (230V 1-N) 1,20 1,30 1,45 1,55 2,00 Prüfdruck Max. Betriebsdruck Kompressor Scroll Öl (400V 3-N) Öl (230V 1-N) VMGFX203 Danfoss Heating Solutions... - Seite 27 10) Die Werte gelten für neue Wärmepumpen mit sauberen Wärmetauschern. 3) Gemäß IEC61000. 11) Schallleistungspegel gemessen nach EN ISO 3741 an BOW45 (EN 12102). 4) Wärmepumpe mit 3-kW-Zusatzheizung (1-N 1,5 kW). 12) Überprüfen Sie immer die örtlichen Regeln und Vorschriften, bevor Sie Frostschutzmittel verwenden. Danfoss Heating Solutions VMGFX203...
-
Seite 28: Dhp-L Opti
3,39 3,19 Elektrische Leistung 1, 13 Betriebsstrom Kühlkreis 0,26 0,36 0,48 0,62 0,71 1,02 Nenndurchfluss Heizkreis 0,10 0,14 0,19 0,24 0,28 0,39 Außen verfügbarer Kühlkreis Druck Heizkreis Max./min. Tempera- Kühlkreis °C 20/-10 tur** Heizkreis °C 60/20 VMGFX203 Danfoss Heating Solutions... -
Seite 29: Dhp-L Opti Pro/Dhp-L Opti Pro
DHP-L Opti Pro Kälteträger/Wasser Kältemittel R407C (GWP = 1650) Menge 1,15 1,35 1,40 1,55 1,70 Prüfdruck Max. Betriebsdruck Kompressor Scroll Öl Elektrische Daten 3-N, ~50 Netzspannung Nennleistung, Kompressor Nennleistung, Umwälz- pumpen Zusatzheizung, 3 Stufen 3/6/9 Anlaufstrom Sicherung Danfoss Heating Solutions VMGFX203... - Seite 30 7) Druckabfall, der außerhalb der Wärmepumpe nicht überschritten werden darf, ohne dass der **) Beachten Sie bitte, dass nicht alle Kühl- und Heizkreistemperaturen miteinander kombiniert Nenndurchfluss verringert wird. Für den Kühlkreis erfordern diese Werte Rohrabmessungen Ø werden können. 40 x 2,4. VMGFX203 Danfoss Heating Solutions...
- Seite 31 11) Schallleistungspegel gemessen nach EN ISO 3741 an BOW45 (EN 12102). 4) Wärmepumpe mit 3-kW-Zusatzheizung (1-N 1,5 kW). 12) Überprüfen Sie immer die örtlichen Regeln und Vorschriften, bevor Sie Frostschutzmittel verwenden. 5) Wärmepumpe mit 6-kW-Zusatzheizung (1-N 3 kW). 13) Gilt nur für 400V-3N-Wärmepumpen. Danfoss Heating Solutions VMGFX203...
-
Seite 32: Dhp-C Opti
7) Druckabfall, der außerhalb der Wärmepumpe nicht überschritten werden darf, ohne dass der **) Beachten Sie bitte, dass nicht alle Kühl- und Heizkreistemperaturen miteinander kombiniert Nenndurchfluss verringert wird. Für den Kühlkreis erfordern diese Werte Rohrabmessungen Ø werden können. 40 x 2,4. DHP-C Opti DHP-C Opti Kälteträger/Wasser Kältemittel R407C (GWP = 1650) -
Seite 33: Dhp-C Opti W/W
**) Beachten Sie bitte, dass nicht alle Kühl- und Heizkreistemperaturen miteinander kombiniert Nenndurchfluss verringert wird. Für den Kühlkreis erfordern diese Werte Rohrabmessungen Ø werden können. 40 x 2,4. DHP-C Opti W/W DHP-C Opti W/W Wasser/Wasser Kältemittel R407C (GWP = 1650) -
Seite 34: Dhp-A Opti
Kältemittel R404A (GWP = 3780) Menge 0,95 1,45 1,50 1,60 Prüfdruck Max. Betriebsdruck Kompressor Scroll Öl Elektrische Daten 3-N, ~50 Hz Netzspannung Nennleistung, Kom- pressor Nennleistung, Um- wälzpumpen und Lüfter Zusatzheizung, 5 Stu- 3/6/9/12/15 Anlaufstrom Sicherung VMGFX203 Danfoss Heating Solutions... - Seite 35 Niederdruck 0,08 Betrieb 2,65/2,85 Hochdruck 3,10 Wasservolumen Warmwasserbereiter Verflüssiger Verdampfer Ethylenglykol + wässrige Lösung mit Gefrierpunkt -32 ± 1 °C Frostschutzmittel Anzahl Einheiten Innenteil Abmessungen L x B x 690x596x1845 Trockengewicht Gewicht gefüllt Schallleistungspe- dB(A) 43 Danfoss Heating Solutions VMGFX203...
- Seite 36 5) Wärmepumpe mit 9-kW-Zusatzheizung (1-N 4.5 kW). 14) Wärmepumpe mit 12-kW-Zusatzheizung. 6) 12-kW-Zusatzheizung (abgestellter Kompressor). 15) Wärmepumpe mit 15-kW-Zusatzheizung. 7) 15-kW-Zusatzheizung (abgestellter Kompressor). 16) Gemäß IEC61000. 8) Nenndurchfluss: Wärmeträgerflüssigkeit Δ 10 K, Kühlkreis Δ 3 K. VMGFX203 Danfoss Heating Solutions...
- Seite 37 Technische Beschreibung Hauswärmepumpen Danfoss Heating Solutions VMGFX203...
- Seite 38 Technische Beschreibung Hauswärmepumpen VMGFX203 Danfoss Heating Solutions...
- Seite 39 Technische Beschreibung Hauswärmepumpen Danfoss Heating Solutions VMGFX203...
- Seite 40 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
