Installationshandbuch
Außenteil
1
211
2
213
386
3
387
4
125, 127
6
5
N/220
1. Ziehen Sie das Versorgungskabel durch die Öffnung in der unteren Rückwand der Wärmepumpe zu den Anschlussklemmen.
2. Schließen Sie das Versorgungskabel an die Anschlussklemmen an.
Schließen Sie den Bauelementestecker an.
Die Versandpackung enthält drei Bauelementestecker für das Außenteil. Diese Stecker befinden sich in einem Plastikbeutel, der im Elekt-
roschrank des Außenteils befestigt ist.
1. Wählen Sie einen der folgenden Bauelementestecker nach der Größe der Wärmepumpe aus:
Bauelementestecker
710
560
390
2. Montieren Sie den richtigen Bauelementestecker an Position R3 der Anschlussklemme.
R3
0-10V
R2
R1
K4

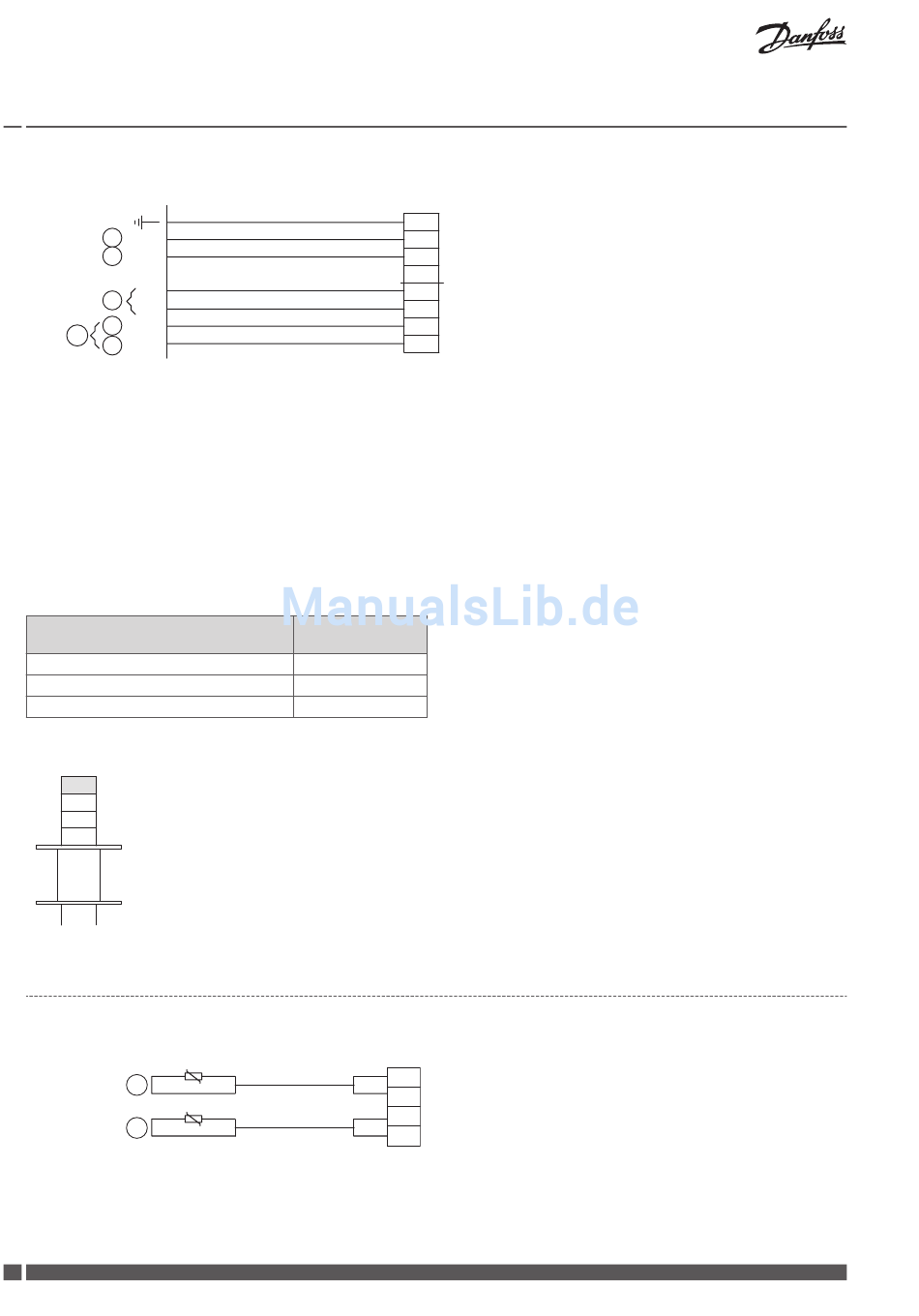

6.6 Anschluss des Temperaturfühlers Warmwasser
Der Fühler für Warmwasser und Warmwasserspitze eines externen Warmwasserbereiters wird wie folgt an DHP-L angeschlossen.
54
55
40
Haus-Wärmepumpen
Wärmepumpe
PE
211
213
283
386
387
125
220/N
Wärmepumpengrö-
ße
6 kW oder 8 kW
10 kW
12 kW
311
312
325
326
VMGFQ203
1 Lüfter, hohe Geschwindigkeit
2 Lüfter, niedrige Geschwindigkeit
3 Enteisungsfühler
4 Zubehör
5 Null
6 Heizung, Auffangschale
54 Warmwasserfühler
55 Oberer Warmwasserfühler
