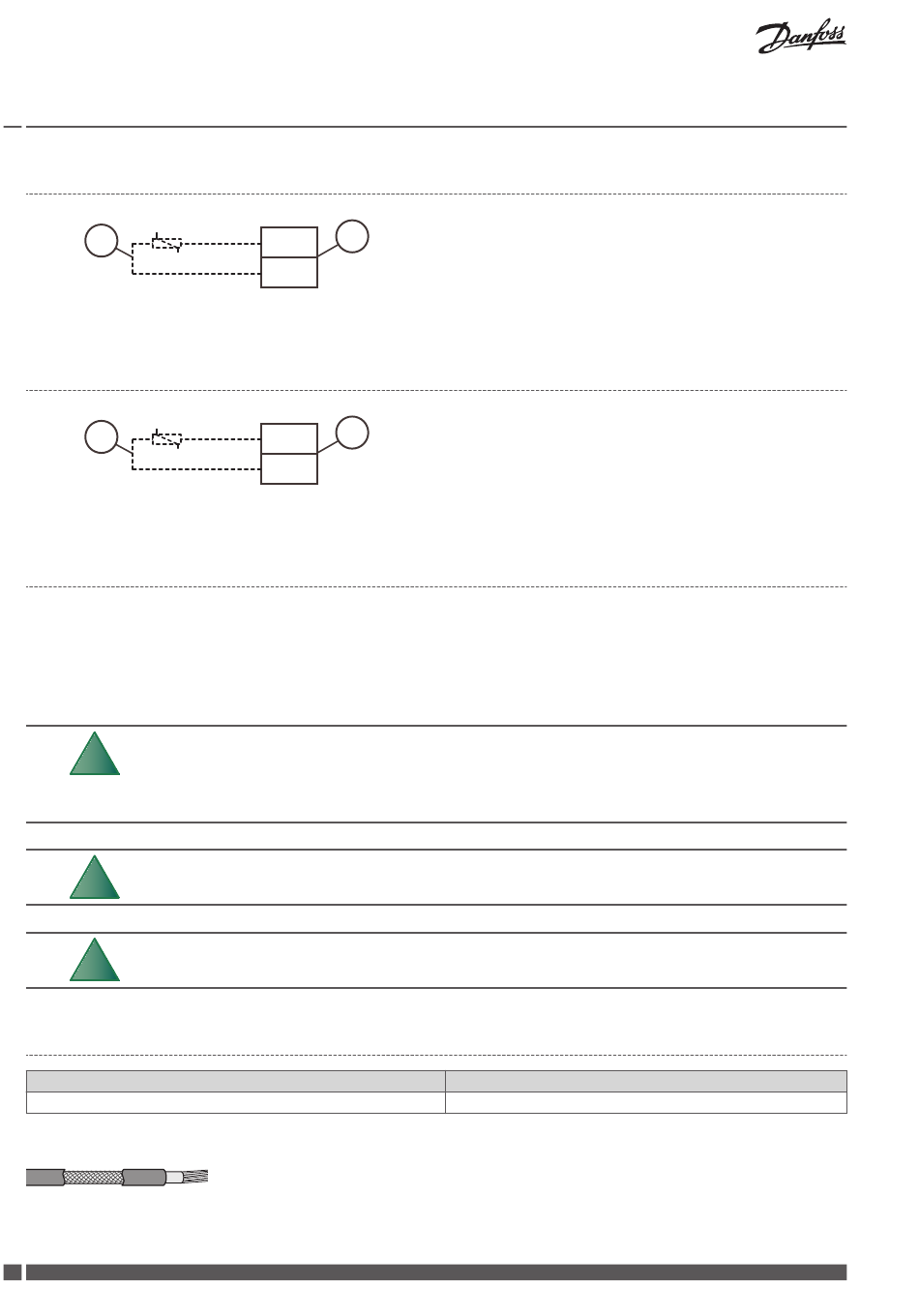

Installationshandbuch
6.15
Anschluss Swimmingpoolfühler
-B28
423
Abb. 17: Swimmingpoolfühler anschließen
6.16
Anschluss Fühler Verteilerkreis 2
-B29
428
Abb. 18: Fühler Verteilerkreis 2 anschließen
6.17
Verkabelung
Zwei elektronische Kabel müssen an das Außenteil angeschlossen werden.
▪ Die Verbindungsschnur zwischen Innen- und Außenteil.
▪ Das Netzkabel zwischen Außenteil und Hilfs-Leistungsschutzschalter.
▪ Vor allem in Russland und in Europa sollte vor der Installation das Stromversorgungsunternehmen in Bezug auf die Versorgungs-
systemimpedanz hinzugezogen werden, um die Konformität zu gewährleisten.
N
N
N
6.17.1
Kabelspezifikation für Anschluss zwischen dem Innen- und Außenteil (gemeinsame Verwendung)
Übertragungskabel
0,75mm², 2drahtig
▪ Für das Stromkabel verwenden Sie Materialien wie H07RN-F oder H05RN-F.
52
DHP-iQ
60
208.1
com
134
208.3
com
Während der Installation der Einheit zuerst die Kältemittelleitungen
und erst dann die elektrischen Kabel anschließen. Wenn die Einheit
nicht angeschlossen ist, müssen zuerst die elektrischen Kabel und
dann die Kältemittelleitungen abgetrennt werden.
Schließen Sie die Luft-Wasser-Wärmepumpe an die Erdungsanlage an,
bevor die elektrischen Anschlüsse durchgeführt werden.
Bei der Installation der Einheit sollte keine Schaltungsverdrahtung be-
nutzt werden.
VIJSS103
Homeserver
0,75mm², 2drahtig
Danfoss Heating Solutions
