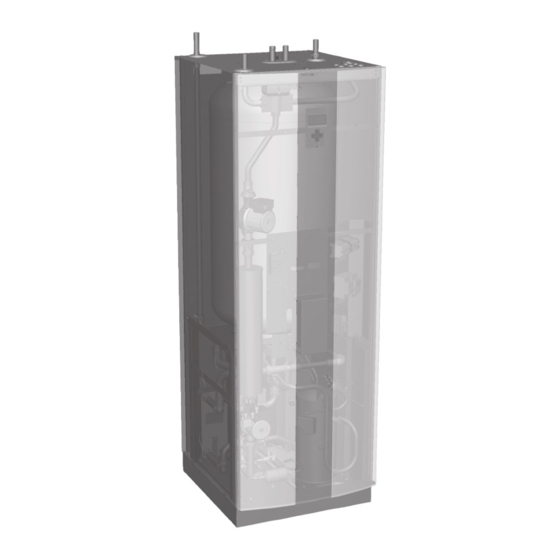

Danfoss DHP-A Opti Installationshandbuch
Haus-wärmepumpen
Vorschau ausblenden
Andere Handbücher für DHP-A Opti:
- Installationsanleitung (77 Seiten) ,
- Technische beschreibung (40 Seiten) ,
- Gebrauchsanweisung (32 Seiten)
Verwandte Anleitungen für Danfoss DHP-A Opti
Inhaltszusammenfassung für Danfoss DHP-A Opti
- Seite 1 MAKING MODERN LIVING POSSIBLE Installationshandbuch Haus-Wärmepumpen DHP-A Opti DHP-C DHP-C Opti DHP-C Opti W/W DHP-H DHP-H Opti DHP-H Opti Pro/Opti Pro+ DHP-L DHP-L Opti DHP-L Opti Pro/Opti Pro+ www.heating.danfoss.com...
- Seite 2 Danfoss A/S ist nicht an die Garantie gebunden oder dafür haftbar, wenn diese Anweisungen bei der Installation oder Wartung nicht befolgt werden. Die Originalanweisungen sind in englischer Sprache verfasst. Bei anderen Sprachversionen handelt es sich um Übersetzungen der Originalanweisungen. (Richtlinie 2006/42/EG)
-
Seite 3: Inhaltsverzeichnis
10.8 Kundeninformationen ............Danfoss Heating Solutions... -
Seite 4: Über Die Dokumente Und Aufkleber
Ein viertes Symbol wird verwendet, um praktische Informationen oder Tipps zu geben, wie eine Aktion ausgeführt werden sollte. Informationen zur Vereinfachung der Bedienung der Anlage oder einem möglichen betriebstechnischen Nachteil. Symbole auf Aufklebern Folgende Symbole können auf Aufklebern an den verschiedenen Teilen der Wärmepumpe vorkommen. Welche Aufkleber verwendet werden, hängt vom Wärmepumpenmodell ab. VMGFQ203 Danfoss Heating Solutions... -
Seite 5: Allgemeines
Bauelement, normale Lieferung gemäß den vorgeschlage- Strömungswächter nen Systemlösungen Auffangschale Bauelement, Zubehör gemäß den vorgeschlagenen Sys- Mischerventil temlösungen Raumfühler oder 1.3.3 Rohranschlüsse Brauchwasser Heizungssystem Kälteträgersystem Enteisungsbehälter Ausdehnungsbehälter mit Sicherheitsventil, Kälteträger Entlüftung Entlastungsventil für Temperatur und Druck Außenteil Warmwasserbereiter Danfoss Heating Solutions VMGFQ203... -
Seite 6: Wichtige Informationen / Sicherheitsvorschriften
Warmwassertemperatur sicherzustellen. Alternativ ist im Menü Service die maximale Warmwassertemperatur zu senken. Danfoss SP (Wechselstrom)-Wärmepumpen haben entsprechend den Anforderungen in Großbritannien ein werksseitig montiertes Sicherheitsventil für Temperatur und Druck, (10 bar, 90 – 95 °C). Dieses Ventil befindet sich im Wassertank und darf nur für den Anschluss des Abflussrohrs verwendet werden. -
Seite 7: Entflammbarkeit
Gefahr für Personenschäden! Gefahr für Personenschäden! In Verbindung mit offenen Flammen bildet Kälte- mittel ein giftiges und irritierendes Gas. Das Gas kann bereits bei Konzentrationen weit unter den zugelasse- nen Grenzwerten gerochen werden. Verlassen Sie in diesem Fall den Raum und sorgen Sie für eine ausrei- chende Durchlüftung. Danfoss Heating Solutions VMGFQ203... -
Seite 8: Entsorgung
Menge des Kältemittels entnehmen Sie dem Kennschild. Bei Verwendung eines anderen, als des vonDanfoss A/S empfohlenen Kältemittels, erlischt jegliche Garantie von Danfoss , es sei denn, das neue Kältemittel wurde zuvor schriftlich zusammen mit weiteren Maßnahmen als zulässiger Ersatz anerkannt. -
Seite 9: Inbetriebnahme
Wenn die Anlage während der Installation nur mit der Heizpatrone betrieben werden soll, muss das Hei- zungssystem gefüllt sein und dafür gesorgt werden, dass Kälteträgerpumpe und Kompressor nicht starten können. Stellen Sie dazu die Betriebsstufe ZUSATZ ein. Danfoss Heating Solutions VMGFQ203... -
Seite 10: Transport, Auspacken Und Aufstellen
Gummischlauch R20 L = 550 Gummischlauch R25 L = 550 Füllvorrichtung DN25 Füllvorrichtung DN32 Schmutzsieb mit Absperrventil DN20 Schmutzsieb mit Absperrventil DN25 Handbuchhalter Gilt nicht für DHP-C Opti W/W Nicht in der DHP-C Opti W/W-Lieferung enthalten VMGFQ203 Danfoss Heating Solutions... -
Seite 11: Aufstellen Der Wärmepumpe
Die Wärmepumpe darf nicht eingebaut werden, weil die Temperatur im Schrank zu hoch wird. Um das Aufrichten, die Installation sowie spätere Prüfungs- und Wartungsarbeiten zu erleichtern, muss um die Wärmepumpe entspre- chend den folgenden Abbildungen Freiraum gelassen werden: 300 mm 10 mm 600 mm Danfoss Heating Solutions VMGFQ203... -
Seite 12: Aufstellung
Beachten Sie, dass das Außenteil auf einem festen Untergrund befestigt werden muss, beispielsweise auf Holzschwellen, Gartenfliesen oder auf einem gegossenen Fundament. Das Außenteil muss nicht nach den Himmelsrichtungen ausgerichtet werden. Positionieren Sie das Außenteil so, dass die Lärmbelästigung in Ihrem Haus und allen Ihren Nachbarn mög- lichst gering ist. VMGFQ203 Danfoss Heating Solutions... - Seite 13 Ablaufkanal oder einem freien Stück Boden zur Entwässerung an. Das Heizkabel muss an den dafür vor- gesehenen Klemmen angeschlossen werden. Das Heizkabel ist notwendig, um Blockagen durch Eis zu verhin- dern. Überprüfen Sie mit einer Wasserwaage, ob das Außenteil waagerecht installiert ist. Danfoss Heating Solutions VMGFQ203...
-
Seite 14: Anweisungen Zum Anheben
▪ Leitungsisolierung (2 Stück) 3.4.5 Anweisungen zum Anheben Zum Heben des Außenteils in seine Position die Seitenteile durch Lösen der Schrauben (1) abschrauben. Verwenden Sie dann die Längsträger hinter den Seitenteilen, um das Außenteil anzuheben und zu positionieren. VMGFQ203 Danfoss Heating Solutions... - Seite 15 Installationshandbuch Haus-Wärmepumpen Danfoss Heating Solutions VMGFQ203...
-
Seite 16: Wärmepumpendaten, Abmessungen Und Anschlüsse
Kaltwasserleitung, 22 mm Durchführung der Versorgungsleitungen, Fühler- und Thermia Online-Kabel Sicherheitsventil für Temperatur und Druck (nur für ge- wisse Modelle) Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden. 40±10 VMGFQ203 Danfoss Heating Solutions... - Seite 17 DHP-L Opti Pro/DHP-L Opti Pro +) Rücklaufleitung vom Warmwasserbereiter, 22 (Flex- schlauch): 40 ±10 Die Kälteträgerleitungen (1), (2) und die Rücklaufleitung vom Warmwasserbereiter (7) können auf der rechten oder der linken Seite angeschlossen werden. Danfoss Heating Solutions VMGFQ203...
- Seite 18 Kaltwasser, Ø 22 mm Vorlaufleitung von der Wärmepumpe(Durchm.) 22mm Anschluss für Entlüftungsventil, 22 Cu Kombiniertes Sicherheitsventil für Temperatur und Druck Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden. VMGFQ203 Danfoss Heating Solutions...
- Seite 19 R25 Innengew. Sicherheitsventil für Temperatur und Druck (nur für ge- wisse Modelle) Die Kälteträgerleitungen können je nach Bedarf an der linken oder rechten Seite der Einheit angeschlossen werden. 40±10 Außeneinheit, DHP-A Opti Position Beschreibung 6-12 kW Breite 1,016 mm Tiefe...
-
Seite 20: Leitungsinstallation
Warmwassertemperatur sicherzustellen. Alternativ ist im Menü Service die maximale Warmwassertemperatur zu senken. Danfoss SP (Wechselstrom)-Wärmepumpen haben entsprechend den Anforderungen in Großbritannien ein werksseitig montiertes Sicherheitsventil für Temperatur und Druck, (10 bar, 90 – 95 °C). Dieses Ventil befindet sich im Wassertank und darf nur für den Anschluss des Abflussrohrs verwendet werden. - Seite 21 Für Systemlösung 1 wird im Menü SERVICE \ ZUSATZ \ EXTERN ZUSATZ die Werkseinstellung gewählt: ▪ EXTERN ZUSATZ = 0 (Aus) ▪ UMSCH.VENT.WARMW = INT Beispiel Systemlösung 1 Systemlösung für DHP-H, DHP-H Opti, DHP-H Opti Pro/DHP-H Opti Pro +, DHP-C Opti, DHP-C Opti W/W, DHP-A Opti. Wärmepumpe Vorlauf Rücklauf...
- Seite 22 Beispiel Systemlösung 1 für DHP-L, DHP-L Opti. Wärmepumpe Vorlauf Rücklauf Kaltwasser Warmwasser Warmwassertank Absperrventil Rückschlagventil Sicherheitsventil Ausdehnung Heizungssystem Sicherheitsventil Kaltwasser 9 bar Vakuumventil Schmutzfilter mit Absperrventil Flexschlauch Ausdehnung Heizungssystem Sicherheitsventil (2,5 bar) Sicherheitsventil für Temperatur und Druck (nur für gewisse Modelle) VMGFQ203 Danfoss Heating Solutions...
- Seite 23 Der WP-Regler der Wärmepumpe steuert auch einen Zusatzmischer, der sich hinter der externen Zusatzheizung befindet. Für Systemlösung 2 wählen Sie im Menü SERVICE \ ZUSATZ \ EXTERN ZUSATZ: ▪ EXTERNE ZUSATZH. = EIN ▪ UMSCH.VENT.WARMW = INT Danfoss Heating Solutions VMGFQ203...
- Seite 24 Installationshandbuch Haus-Wärmepumpen Beispiel Systemlösung 2 Systemlösung für DHP-H, DHP-H Opti, DHP-H Opti Pro/DHP-H Opti Pro +, DHP-C Opti, DHP-C Opti W/W, DHP-A Opti. Wärmepumpe Vorlauf Rücklauf Kaltwasser Warmwasser Umwälzpumpe Vorlauffühler, aus Wärmepumpe entnommen Mischerventil Absperrventil Rückschlagventil Entlüftungsventil Sicherheitsventil Ausdehnung Heizungssystem...
- Seite 25 Vorlauffühler, aus Wärmepumpe entnommen Mischerventil Absperrventil Rückschlagventil Sicherheitsventil Ausdehnung Heizungssystem Sicherheitsventil Kaltwasser 9 bar Vakuumventil Schmutzfilter mit Absperrventil Flexschlauch Ausdehnung Heizungssystem Externe Zusatzheizung Sicherheitsventil (2,5 bar) Sicherheitsventil für Temperatur und Druck (nur für ge- wisse Modelle) Danfoss Heating Solutions VMGFQ203...
- Seite 26 Der WP-Regler der Wärmepumpe steuert auch einen Zusatzmischer, der sich hinter der externen Zusatzheizung befindet. Für Systemlösung 3 wählen Sie im Menü SERVICE \ ZUSATZ \. \ EXTERN ZUSATZ: ▪ EXTERNE ZUSATZH. = EIN ▪ UMSCH.VENT.WARMW = INT VMGFQ203 Danfoss Heating Solutions...
- Seite 27 Installationshandbuch Haus-Wärmepumpen Beispiel Systemlösung 3 Systemlösung für DHP-H, DHP-H Opti, DHP-C Opti, DHP-C Opti W/W, DHP-A Opti. Wärmepumpe Vorlauf Rücklauf Kaltwasser Warmwasser Umwälzpumpe Vorlauffühler, aus Wärmepumpe entnommen Mischerventil Umschaltventil Absperrventil Rückschlagventil Entlüftungsventil Sicherheitsventil Ausdehnung Heizungssystem Sicherheitsventil Kaltwasser 9 bar Vakuumventil...
-
Seite 28: Anschluss Des Kälteträgersystems
2. Schließen Sie die Rücklaufleitung mit einem Flexschlauch und allen erforderlichen Komponenten an. 3. Isolieren Sie die Vor- und Rücklaufleitungen. 4. Schließen Sie das Entlüftungsventil an den Anschluss (22 mm Cu) ganz oben an der Wärmepumpe an. Anschluss des Kälteträgersystems VMGFQ203 Danfoss Heating Solutions... - Seite 29 Installationshandbuch Haus-Wärmepumpen 5.3.1 Anschluss des Kälteträgersystems Der Druck im Kälteträgerkreislauf beträgt maximal 1,5 bar für DHP-H, DHP-L und DHP-C und maximal 0,8 bar für DHP-A Opti. Kälteträgeranschluss DHP-H, DHP-L und DHP-C Opti Absperrventil Füllvorrichtung Sicherheitsventil Entlüftungs- und Ausdehnungsbehälter Kälteträger ein Kälteträger aus...
-
Seite 30: Wanddurchbrüche Für Kälteträgerleitungen
Installationshandbuch Haus-Wärmepumpen Anschluss des Außenteils an DHP-A Opti Außenteil Ausdehnungsbehälter Absperrventil Kälteträger ein Manometer Kälteträger aus Entlüftungsventil Absperrventil (Teil von 94) Füllvorrichtung Absperrventil (Teil von 94) Flexschläuche Schmutzsieb mit Absperrventil (Teil von 94) Sicherheitsventil Anschluss des Kälteträgersystems DHP-C Opti W/W Strömungswächter... -
Seite 31: Montage Der Kälteträgerleitungen
5.3.3 Montage der Kälteträgerleitungen Wenn der Anschluss der Kälteträgerleitungen für DHP-A Opti von rechts erfolgt, muss die Ausgangsleitung der Kälteträger über die Kälteträgerpumpe hinüber sowie unter der Saugleitung des Kompressors und unter dem Flexschlauch des Verflüssigers hindurch gezogen werden, siehe untenstehende Abbildung. -
Seite 32: Anschluss Des Außenteils
Anschlussart und ihrem Durchmesser darf der Anschluss eine maximale Länge haben. Die maximalen Längen in untenstehender Tabelle wurden für Ethylenglykol (in einer Mischung mit einem Frostschutz bis -32±1 °C) aufgenommen. DHP-A Opti Ext. verf. Berechnete maximale Schlingenlänge zwischen WP und Außenteil in Meter Druck Größe... -
Seite 33: Maximale Länge Der Kollektoren
Größe (kW) 1 Kollektor 2 Kollektoren 3 Kollektoren 4 Kollektoren <390 <2 x 425 <300 <2 x 325 <270 <2 x 395 <190 <2 x 350 <70 <2 x 175 <3 x 183 4 x 197 Danfoss Heating Solutions VMGFQ203... - Seite 34 195** <2 x 470 <3 x 500 <4 x 475 *) Wird für die Größe von 16 kW dimensioniert, wird häufig ein Kollektor benötigt, der diese Empfehlung überschreitet. In solchen Fällen bitte 2 parallele Kollektoren verwenden. VMGFQ203 Danfoss Heating Solutions...
-
Seite 35: Informationen Zu Den Geräuschen
Dasselbe gilt auch für die Leitung zum Ausdehnungsgefäß. Um die Ausbreitung von Vibrationen zu verhindern, wird empfohlen, für alle Rohranschlüsse flexible Schläuche zu verwenden. Flexible Schläuche sind als Zubehör erhältlich. Die Abbildungen unten zeigen, wie solche Schläuche zu verwenden – oder nicht zu verwenden sind. Danfoss Heating Solutions VMGFQ203... -
Seite 36: Elektroinstallation
Hilfe eines allpoligen Trennschalters unterbrochen werden können. Die Kontaktöffnungen des Schalters müssen mindestens 3 mm betragen. (Die maximale Last für extern angeschlossene Einheiten beträgt 2 A). Elektrokomponenten Anschlussklemme (für Erweiterungskarte) Anschlussklemme (für DHP-A Opti) Enteisungskarte (für DHP-A Opti) Anschlussklemme Platz für Danfoss Online Platz für Erweiterungskarte... -
Seite 37: Anschluss Der Stromversorgung
400 V, 3-N DHP-C Opti DHP-C Opti W/W 4 kW 6 kW 8 kW 10 kW 400 V, 3-N DHP-A Opti 6 kW 8 kW 10 kW 12 kW 400 V, 3-N 230 V, 1-N 1. Wärmepumpe mit 3-kW-Heizpatrone (1-N 1,5 kW) 2. - Seite 38 Anschluss 400 V, 3-N Trennschalter Anschlussklemme Wärmepumpe Zur Wärmepumpe füh- rende Kabel 6.3.3 230 V- Anschluss, 1-phasig mit 2 Leitungen Trennschalter Anschlussklemme Wärmepumpe 6 mm 230-V-Versorgungsspannung für Wärme- pumpe 230 V Versorgungsspannung für elektri- sche Heizpatrone VMGFQ203 Danfoss Heating Solutions...
-
Seite 39: Anschluss 230 V, Andere Möglichkeiten
2. Schließen Sie den Fühler an das Steuersystem der Wärmepumpe an. Anschluss des Außenteils Schließen Sie das Außenteil für DHP-A Opti an. Das Stromversorgungskabel darf nur an die dafür vorgesehene Anschlussklemme angeschlossen werden. Es dürfen keine anderen Anschlussklemmen verwendet werden! -
Seite 40: Anschluss Des Temperaturfühlers Warmwasser
12 kW 2. Montieren Sie den richtigen Bauelementestecker an Position R3 der Anschlussklemme. 0-10V Anschluss des Temperaturfühlers Warmwasser Der Fühler für Warmwasser und Warmwasserspitze eines externen Warmwasserbereiters wird wie folgt an DHP-L angeschlossen. Warmwasserfühler Oberer Warmwasserfühler VMGFQ203 Danfoss Heating Solutions... -
Seite 41: Auswahl Der Systemlösung Und Anschluss Der Externen Zusatzheizung
Zusatzmischer Klemme 215/216 Internes Umschaltventil I/O-Karte, 214 (normaler Anschluss) Bei DHP-A Opti muss der elektrische Anschluss bei Systemlösung 2 gemäß der nachfolgenden Tabelle ausgeführt werden: Komponente Anschluss Interne Zusatzheizung I/O-Karte, Ausgang für 3 kW und 6 kW sowie Enteisungskarte, Ausgang für 6 kW (normale Anschlüsse) Externe Zusatzheizung Enteisungskarte;... - Seite 42 Zusatzmischer Klemme 215/216 Externes Umschaltventil I/O-Karte, 214 kW, wird über 086U9685 angeschlossen und abgesichert Bei DHP-A Opti muss der elektrische Anschluss bei Systemlösung 3 gemäß der nachfolgenden Tabelle ausgeführt werden: Komponente Anschluss Interne Zusatzheizung I/O-Karte, Ausgang für 3 kW und 6 kW sowie Enteisungskarte, Ausgang für 6 kW (normale Anschlüsse) Externe Zusatzheizung Enteisungskarte;...
- Seite 43 7. Setzen Sie den Wert für MANUELLER TEST auf 0 zurück. 8. Schließen Sie die Kabel des externen Umschaltventil gemäß obiger Tabellen an. 9. Ziehen Sie den Vorlauffühler bis zu der im Schema für Beispiel Systemlösung 1 gezeigten Position heraus. Danfoss Heating Solutions VMGFQ203...
-
Seite 44: Informationen Zu Den Menüs
Das Regelungssystem wird über eine Tastatur bedient, und in einer Anzeige und durch eine Kontrollleuchte werden Informationen an- gezeigt. Die Informationen in der Anzeige und in den Menüs variieren je nach Wärmepumpenmodell und angeschlos- senem Zubehör. Tastatur RAUM 20°C Kontrollleuchte KEIN WÄRMEBEDARF Anzeige BETRIEB AUTO VMGFQ203 Danfoss Heating Solutions... -
Seite 45: Menü Information
Niedrigste zugelassene Vorlauftemperatur, wenn die Temperatur für HEIZSTOPP nicht er- 10 °C, (Intervall: 10°C / reicht und die Wärmepumpe nicht gestoppt wurde. 50°C) Maximal errechneter Sollwert für die Vorlauftemperatur. 55°C (bei Fußboden- heizung 45°C) (Inter- vall: 40°C / 85°C) Danfoss Heating Solutions VMGFQ203... -
Seite 46: Untermenü Heizkurve 2
Alarm durch Einstellen der Betriebsstufe AUS zurückgesetzt wird. Menü Bedeutung Werksein- stellung Zeigt die aktuelle Außentemperatur an. AUSSEN RAUM Zeigt die aktuell eingestellte Temperatur an. Zeigt die Vorlauftemperatur der Anlage bei einer Speichertankanlage an. SYSTEMVORL. VMGFQ203 Danfoss Heating Solutions... -
Seite 47: Untermenü Betriebszeit
ENTEISUNGSKURVE Wird zur Änderung der Steigung der Enteisungskurve mithilfe von + oder - verwendet -10°C (Intervall: -13 (ändern der Starttemperatur für die Enteisung). °C / -7 °C) MANUELLE ENTEIS. Wird zur Durchführung einer manuellen Enteisung verwendet. Wird mithilfe von + oder 0(Intervall: 0 / 1) - gestartet. Danfoss Heating Solutions VMGFQ203... -
Seite 48: Untermenü Sprache
Installationshandbuch Haus-Wärmepumpen Untermenü SPRACHE Menü SVENSKA ENGLISH DEUTSCH NEDERLANDS FRANÇAIS ESPAÑOL ITALIANO NORSK DANSK SUOMI EESTI POLSKI ČEŠTINA VMGFQ203 Danfoss Heating Solutions... -
Seite 49: Menü Service
Wenn die Differenz zwischen tatsächlicher und ermittelter Vorlauftemperatur zu groß ist, 10 °C, (Intervall: 1 wird der Integralwert entweder auf den Startwert A1 (startet die Wärmepumpe) oder auf °C / 15 °C) 0 (stoppt die Wärmepumpe) gesetzt. Danfoss Heating Solutions VMGFQ203... -
Seite 50: Untermenü Zusatz
Gibt an, ob im System eine externe Zusatzheizung installiert ist. EXTERNE ZUSATZH. / ON Gibt an, bei welchem Wert des Integrals die externe Zusatzheizung zugeschaltet werden -300(Intervall: INTEGRAL A3 soll. -990 / INTEGRAL A1 - 10) VMGFQ203 Danfoss Heating Solutions... -
Seite 51: Untermenü Manueller Test
0 = Mischer nicht beeinflusst + = Schließt Durchfluss vom Enteisungsbehälter 0 = Stopp des Lüfters LÜFTER L 1 = Start Lüfter mit niedriger Geschwindigkeit 0 = Stopp des Lüfters LÜFTER H 1 = Start Lüfter mit hoher Geschwindigkeit Danfoss Heating Solutions VMGFQ203... -
Seite 52: Untermenü Installation
ABBRECHEN = Ausgangslage, es erfolgt keine Veränderung. WERKSEINST. HEIZKÖRPER = Zurückstellen auf Werkseinstellungen für das Heizkörpersystem FUSSBODEN = Zurückstellen auf Werkseinstellungen für die Fußbodenheizung 0 = kein Zurückstellen der Betriebszeiten RESET BETR.ZEIT 1 = Zurückstellen der Betriebszeiten auf Null VMGFQ203 Danfoss Heating Solutions... - Seite 53 Die Kälteträgerpumpe startet die eingestellte Zeit in Sekunden vor dem Kompressor. Gilt KÄLTETR.ZEIT EIN beim Start der Wärmepumpe. (Intervall: 10S / 90S) Die Kälteträgerpumpe stoppt die eingestellte Zeit in Sekunden nach dem Kompressor. KÄLTETR.ZEIT AUS Gilt beim Stopp der Wärmepumpe. (Intervall: 10S / 60S) Danfoss Heating Solutions VMGFQ203...
- Seite 54 OPTIMUM , ON) (2-WEGE-VENTIL für DHP-C Opti W/W) , ON) 0-10 V , EXTERNE ZUSATZH.) (Gilt nicht für DHP-C Opti W/W) Permanent EIN STRÖMUNGSFÜHLER , ON) oder EIN nach Modell. STROMBEGRENZER , ON) PHASENFOLGEFEHL. , PHASENABLESUNG) VMGFQ203 Danfoss Heating Solutions...
-
Seite 55: Untermenü Enteisung
Installationshandbuch Haus-Wärmepumpen Untermenü ENTEISUNG Das Menü gilt für DHP-A Opti mit Enteisungskarte und wird nur angezeigt, wenn im Menü SERVICE -> INSTALLATION -> SYSTEM -> WÄRMEQUEL der Punkt AUSSENLUFT ausgewählt ist. Menü Bedeutung Werkseinstel- lung Wird zur Einstellung der Temperatur verwendet, die der Kälteträgerrücklauf der Wärme- -10°C (Intervall:... -
Seite 56: Untermenü Hgw
Zeit in Sekunden bevor die Regelung des HGW-Mischers nach dem HGW Start beginnt. 60S, (Intervall: INITIAL. HGW 10S / 90S) INTEGRAL VERZ. Verzögerung der Integralberechnung in Sekunden, nachdem der Integralwert für HGW 10S, (Intervall: erreicht wurde. 5S / 120S) VMGFQ203 Danfoss Heating Solutions... - Seite 57 Warmwasserbereiter öffnet und ein Minus zeigt an, dass der Mischer zum Heizungssys- tem öffnet. Zeit, die das Plus- oder Minussignal für den Mischer anliegen soll, wenn das HGW-Integral 0,25S, (Intervall: IMPULSLÄNGE erreicht wurde. 0,20S / 1,00S) Danfoss Heating Solutions VMGFQ203...
-
Seite 58: Inbetriebnahme
Weitere Informationen über die Parameter des Steuersystems stehen in Abschnitten zum Menü Informationen und im Menü Service zur Verfügung. Die Systemlösungen sind im Abschnitt Systemlösungen beschrieben. 10.2.1 Werkseinstellungen Falls notwendig; Sprache ändern. 1. Im Menü INFORMATION ->SPRACHE Die Sprache mit + oder - auswählen. VMGFQ203 Danfoss Heating Solutions... -
Seite 59: Die Systemlösung Auswählen
7. Füllen Sie Wasser in das Heizungssystem, bis der Druck ca. 1 bar beträgt. 8. Wiederholen Sie das Ganze, bis sich keine Luft mehr im Heizungssystem befindet. 9. Prüfen Sie die Anlage auf Leckagen. 10. Lassen Sie die Heizkörperventile ganz geöffnet. Danfoss Heating Solutions VMGFQ203... -
Seite 60: Befüllen Und Entlüften Des Kälteträgersystems
Bevor das Kälteträgersystem gefüllt werden kann, muss die elektrische Installation der Wärmepumpe vorge- nommen worden sein und die Kälteträgerpumpe muss betriebsbereit sein. Vor der Befüllung des Kälteträgersystems von DHP-A Opti MUSS der Warmwasserbereiter befüllt werden. Überprüfen Sie immer die örtlichen Regeln und Vorschriften, bevor Sie Frostschutzmittel verwenden. -
Seite 61: Berechnen Sie Das Volumen Des Kälteträgers Zwischen Innen- Und Außenteil
▪ Cu 28 ca. 0,5 Liter/m 10.4.3 Berechnen Sie das Volumen des Kälteträgers zwischen Innen- und Außenteil Bei DHP-A Opti wird das Volumen des Kälteträgersystems wie folgt berechnet: ▪ Wärmepumpe (Wärmetauscher, Rohre und Außenmantel) ca. 47 Liter ▪ Ausdehnungsbehälter ca. 3 Liter ▪... -
Seite 62: Befüllen Und Entlüften
Installationshandbuch Haus-Wärmepumpen 10.4.5 Befüllen und Entlüften Absperrventil Fülleinrichtung Sicherheitsventil Entlüftungs- und Ausdehnungsbehälter Ausdehnungsbehälter Kälteträger ein Kälteträger aus Absperrventil (Teil von 94) Absperrventil (Teil von 94) Schmutzfilter mit Absperrventil (Teil von 94) Gesonderter Behälter Externe Pumpe VMGFQ203 Danfoss Heating Solutions... - Seite 63 3. DHP-H, DHP-L, DHP-C Opti, überprüfen Sie mit einem Refraktometer, dass der Gefrierpunkt der Mischung erreicht wurde, -17 ± 2 °C 4. DHP-A Opti, öffnen Sie den Enteisungsmischer im Menü SERVICE -> MANUELLER TEST -> MISCHER ENTEIS. des WP-Reglers durch Ändern des Werts auf - (Minus).
- Seite 64 Installationshandbuch Haus-Wärmepumpen 15. DHP-A Opti , entlüften Sie den Ausdehnungsbehälter über die Entlüftungsschraube, bis Flüssigkeit austritt. Entlüften Sie auch das Außenteil mit den Entlüftungsschrauben am Anschlussrohr. Um die Entlüftungsschrauben zu erreichen, muss das Seitenblech des Außenteils demontiert werden. Lassen Sie alle Heizkörperventile ganz geöffnet.
-
Seite 65: Manueller Test
21. Stoppen Sie die externe Pumpe (E) und lösen Sie die zum Füllen des Systems verwendeten Komponenten. 22. Bei DHP-A Opti; Öffnen Sie den Enteisungsmischer im Menü SERVICE -> MANUELLER TEST -> MISCHER ENTEIS. des WP-Reglers durch Ändern des Werts auf - (Minus). Warten Sie dann 2 Minuten und ziehen Sie dann den Mischermotor vom Misch- ventil zurück. -
Seite 66: Überprüfen Sie Die Kälteträgerpumpe
1. Aktivieren Sie das Mischerventil, in dem Sie den Parameter HGW-MISCHER auf + (Plus) einstellen. 2. Überprüfen Sie, ob sich das Rad am Mischerventil dreht. 3. Stoppen Sie den Test, in dem Sie den Parameter HGW-MISCHER auf den Wert 0 einstellen. VMGFQ203 Danfoss Heating Solutions... -
Seite 67: Überprüfen Sie Die Umwälzpumpe Des Heizungssystems
5. Wenn das Rohr nicht warm wird oder wenn ungewöhnliche Geräusche zu hören sind, führen Sie gemäß der Wartungsanweisung eine Fehlersuche aus. 6. Stoppen Sie den Kompressor, indem Sie den Parameter WÄRMEPUMPE auf den Wert auf 0 einstellen. 7. Stoppen Sie die Umwälzpumpe, indem Sie den Parameter UMWÄLZPUMPE auf den Wert 1 einstellen. Danfoss Heating Solutions VMGFQ203... -
Seite 68: Überprüfung Der Leistungsstufen Der Zusatzheizung
5. Wiederholen Sie diese Schritte der ersten Zusatzheizung für ZUSATZ 2 und ZUSATZ 3, je nach aktueller Zündergröße. 6. Stoppen Sie die Umwälzpumpe, in dem Sie den Parameter UMWÄLZPUMPE auf den Wert 0 einstellen. Überprüfen Sie das DHP-A Opti -Außenteil 10.5.8 Der Motor des Enteisungsmischers hat 120 sek. -
Seite 69: Geräuschprüfung
Geräuschen kommt. DHP-A Opti; Denn auch in anderen Räumen – nicht nur im Aufstellraum der Wärmepumpe – kann es zu unerwünschten Geräuschen kom- men. Durch den Betrieb des Lüfters entstehen am Außenteil Geräusche. Überprüfen Sie durch während des manuellen Betriebs, dass Ihr eigenes Haus oder eventuelle Nachbarn durch Geräuschbelästigungen nicht gestört werden. -
Seite 70: Installationsprotokoll
Sie eine Kontrollliste mit den Informationen, die der Installateur an den Kunden geben muss: Die Seriennummer muss immer für Garantiezwecke weitergegeben werden. Die Seriennummer befindet sich auf dem Typenschild, das an der Wärmepumpe und der Steuereinheit angebracht ist. VMGFQ203 Danfoss Heating Solutions... - Seite 71 Installationshandbuch Haus-Wärmepumpen Danfoss Heating Solutions VMGFQ203...
- Seite 72 Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss Mitarbeitern ableiten, es sei denn, dass diese vorsätzlich oder grob fahrlässig gehandelt haben.
