Danfoss DHP-A Opti Installationshandbuch Seite 25

Installationshandbuch

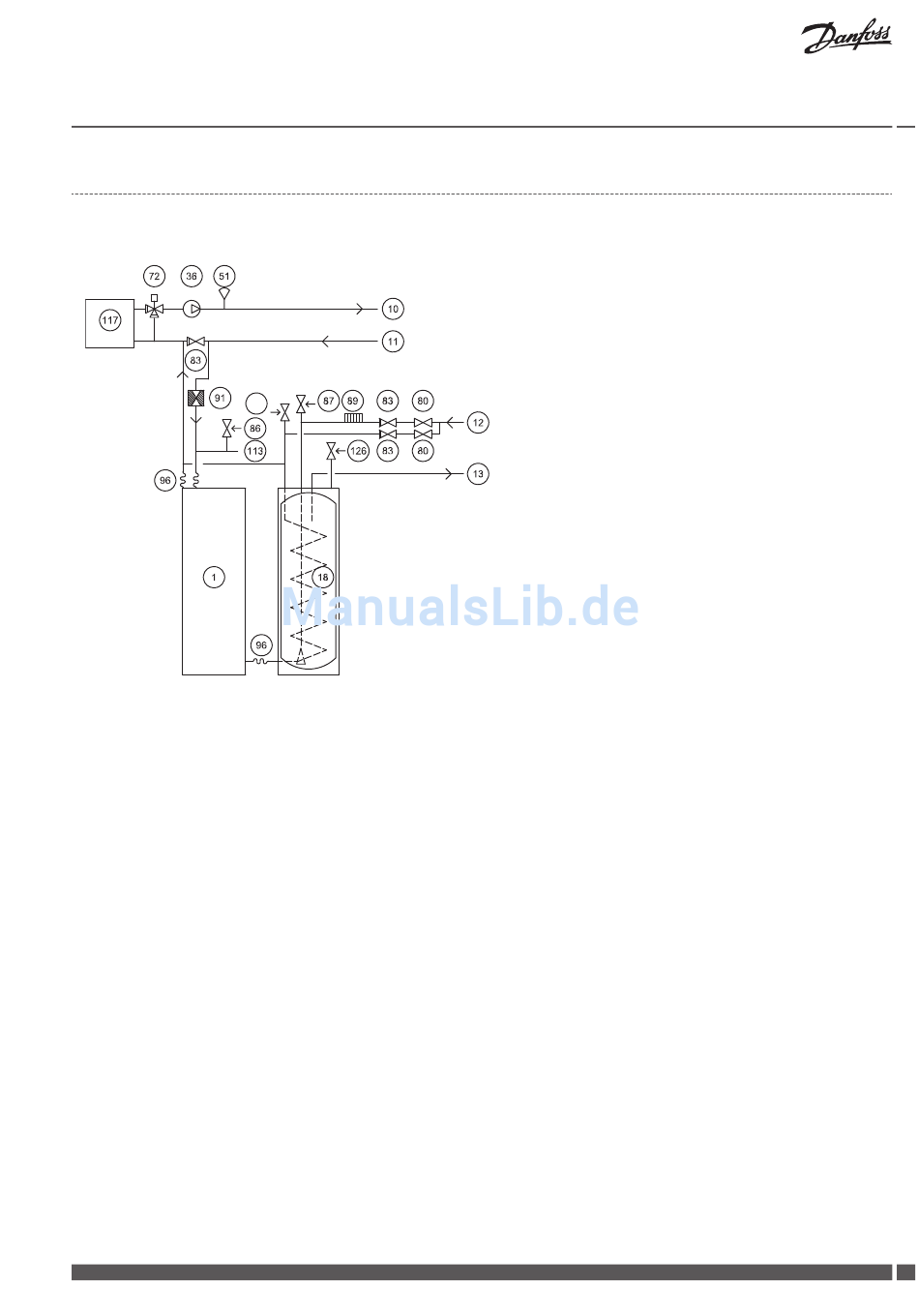

Beispiel Systemlösung 2
Beispiel Systemlösung 1 für DHP-L, DHP-L Opti.
Danfoss Heating Solutions
Haus-Wärmepumpen
118
1 Wärmepumpe
10 Vorlauf
11 Rücklauf
12 Kaltwasser
13 Warmwasser
18 Warmwassertank
36 Warmwasser Umwälzpumpe
51 Vorlauffühler, aus Wärmepumpe entnommen
72 Mischerventil
80 Absperrventil
83 Rückschlagventil
86 Sicherheitsventil Ausdehnung Heizungssystem
87 Sicherheitsventil Kaltwasser 9 bar
89 Vakuumventil
91 Schmutzfilter mit Absperrventil
96 Flexschlauch
113 Ausdehnung Heizungssystem
117 Externe Zusatzheizung
118 Sicherheitsventil (2,5 bar)
126 Sicherheitsventil für Temperatur und Druck (nur für ge-
wisse Modelle)
