Installationshandbuch
Die Kälteträgerleitungen müssen von der Wärmepumpe, durch die Wände hindurch und außerhalb des Hauses bis hin zum Kollektor
isoliert werden, damit es zu keiner Kondensatbildung kommt und unnötige Wärmeverluste vermieden werden.
Wenn die Kälteträgerleitungen oberirdisch verlegt werden sollen, sind entsprechende Wanddurchbrüche vorzunehmen.
Wenn die Kälteträgerleitungen unterirdisch verlegt werden sollen, ist die unten stehende Anleitung zu beachten.
3
2
3

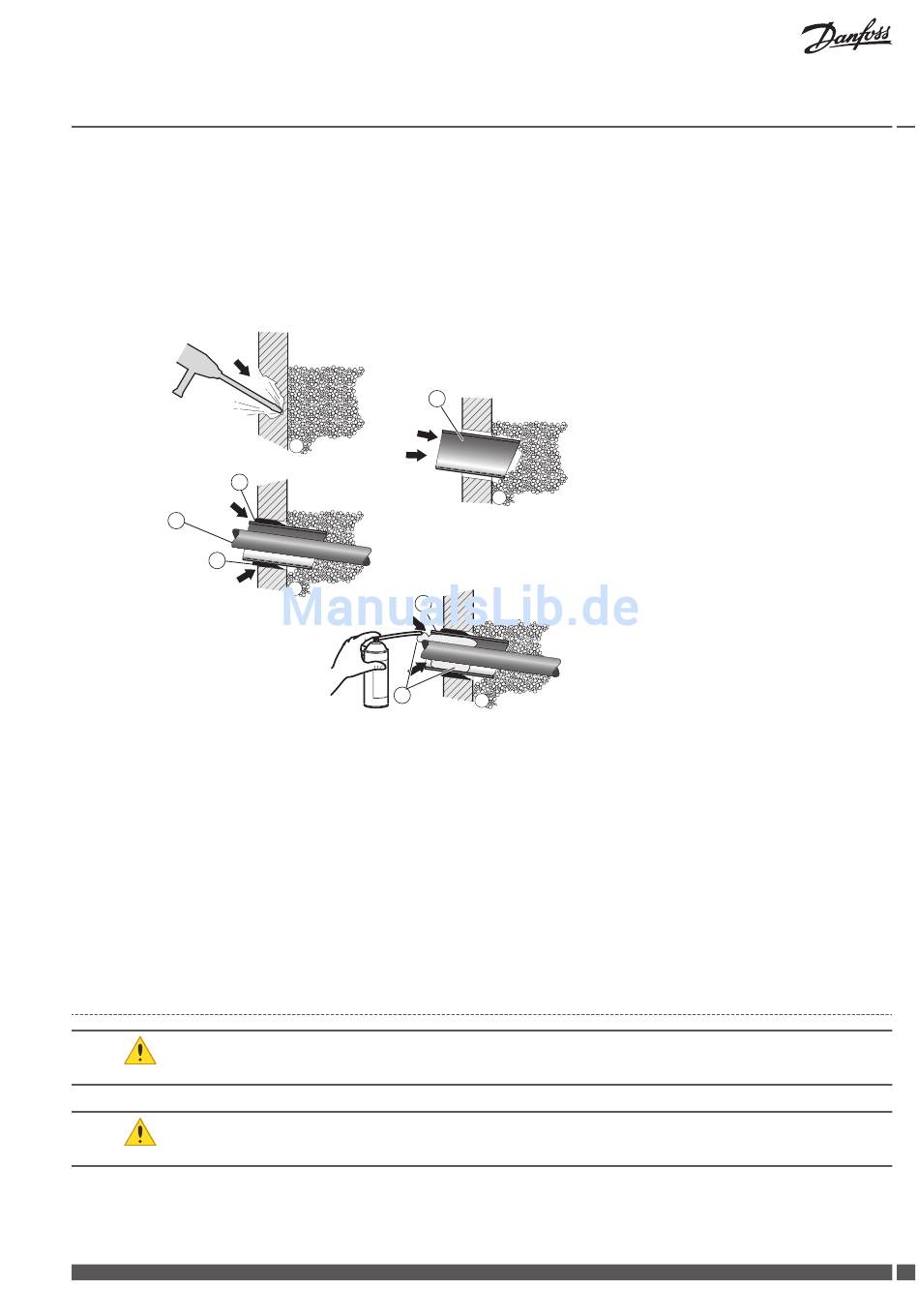

1. Erstellen Sie die Wanddurchbrüche für die Durchführungen (1) der Kälteträgerleitungen. Befolgen Sie die Maß- und Anschlussskiz-
zen. Wenn Gefahr besteht, dass Grundwasser eindringen kann, müssen besondere wasserdichte Durchführungen verwendet wer-
den.
2. Setzen Sie die Durchführungen (1) in die Durchbrüche. Dabei muss eine leichte Abwärtsneigung von mindestens 1 cm je 30 cm
vorliegen. Schneiden Sie, wie auf der Abbildung gezeigt, die Durchführungen schräg nach innen ab, damit kein Regenwasser in die
Rohre eindringen kann.
3. Führen Sie die Kälteträgerleitungen (2) durch die Durchführungen in den Aufstellraum für die Wärmepumpe.
4. Verschließen Sie die Wand um das Rohr herum mit Mörtel (3).
5. Stellen Sie sicher, dass die Kälteträgerleitungen (2) in den Durchführungen (1) zentriert sind, damit die Wärmeisolierung auf allen
Seiten gleichmäßig verteilt ist.
6. Dichten Sie die Durchführungen (1) mit geeigneter Dichtungsmasse (Schaumstoff, 4) ab.
5.3.3 Montage der Kälteträgerleitungen
Wenn der Anschluss der Kälteträgerleitungen für DHP-A Opti von rechts erfolgt, muss die Ausgangsleitung
der Kälteträger über die Kälteträgerpumpe hinüber sowie unter der Saugleitung des Kompressors und unter
dem Flexschlauch des Verflüssigers hindurch gezogen werden, siehe untenstehende Abbildung.
Gilt für DHP-A Opti:
Beachten Sie, dass sich das Außenteil bewegen kann, wenn der Boden frostfrei wird. Verwenden Sie daher
Gummischläuche, um die Wärmepumpe und das Außenteil an die Rohrleitungen anzuschließen.
Danfoss Heating Solutions
Haus-Wärmepumpen
1
1
4
1
2
3
4
VMGFQ203
Durchführung
Kälteträgerleitung
Mörtel
Dichtungsmasse
