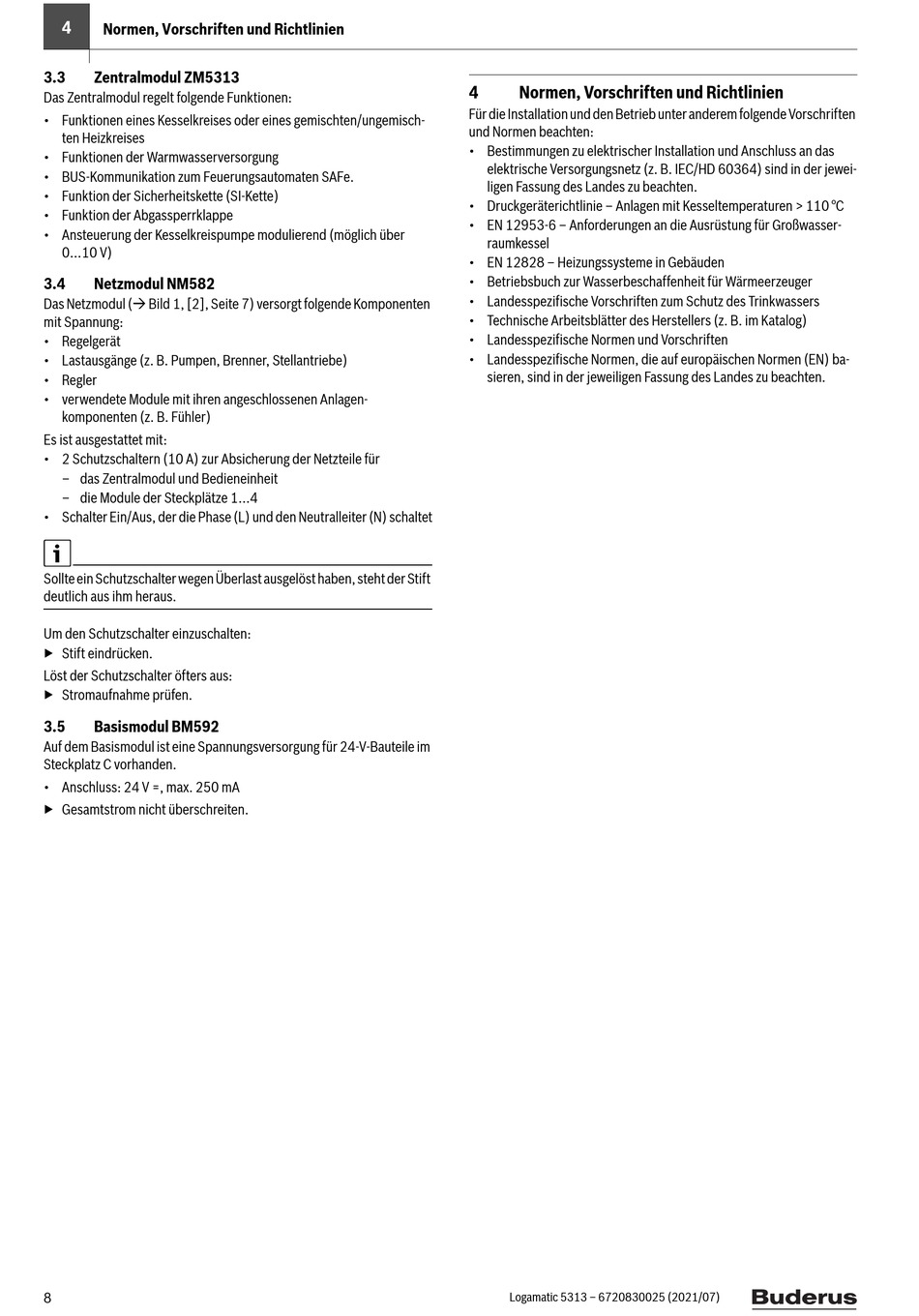

4

Normen, Vorschriften und Richtlinien

3.3

Zentralmodul ZM5313

Das Zentralmodul regelt folgende Funktionen:
• Funktionen eines Kesselkreises oder eines gemischten/ungemisch-
ten Heizkreises
• Funktionen der Warmwasserversorgung
• BUS-Kommunikation zum Feuerungsautomaten SAFe.
• Funktion der Sicherheitskette (SI-Kette)
• Funktion der Abgassperrklappe
• Ansteuerung der Kesselkreispumpe modulierend (möglich über
0...10 V)
3.4

Netzmodul NM582

Das Netzmodul ( Bild 1, [2], Seite 7) versorgt folgende Komponenten
mit Spannung:
• Regelgerät
• Lastausgänge (z. B. Pumpen, Brenner, Stellantriebe)
• Regler
• verwendete Module mit ihren angeschlossenen Anlagen-
komponenten (z. B. Fühler)
Es ist ausgestattet mit:
• 2 Schutzschaltern (10 A) zur Absicherung der Netzteile für
– das Zentralmodul und Bedieneinheit
– die Module der Steckplätze 1...4
• Schalter Ein/Aus, der die Phase (L) und den Neutralleiter (N) schaltet
Sollte ein Schutzschalter wegen Überlast ausgelöst haben, steht der Stift
deutlich aus ihm heraus.
Um den Schutzschalter einzuschalten:
▶ Stift eindrücken.
Löst der Schutzschalter öfters aus:
▶ Stromaufnahme prüfen.
3.5

Basismodul BM592

Auf dem Basismodul ist eine Spannungsversorgung für 24-V-Bauteile im
Steckplatz C vorhanden.
• Anschluss: 24 V =, max. 250 mA
▶ Gesamtstrom nicht überschreiten.
8
4 Normen, Vorschriften und Richtlinien
Für die Installation und den Betrieb unter anderem folgende Vorschriften
und Normen beachten:
• Bestimmungen zu elektrischer Installation und Anschluss an das
elektrische Versorgungsnetz (z. B. IEC/HD 60364) sind in der jewei-
ligen Fassung des Landes zu beachten.
• Druckgeräterichtlinie – Anlagen mit Kesseltemperaturen > 110 °C
• EN 12953-6 – Anforderungen an die Ausrüstung für Großwasser-
raumkessel
• EN 12828 – Heizungssysteme in Gebäuden
• Betriebsbuch zur Wasserbeschaffenheit für Wärmeerzeuger
• Landesspezifische Vorschriften zum Schutz des Trinkwassers
• Technische Arbeitsblätter des Herstellers (z. B. im Katalog)
• Landesspezifische Normen und Vorschriften
• Landesspezifische Normen, die auf europäischen Normen (EN) ba-
sieren, sind in der jeweiligen Fassung des Landes zu beachten.
Logamatic 5313 – 6720830025 (2021/07)
