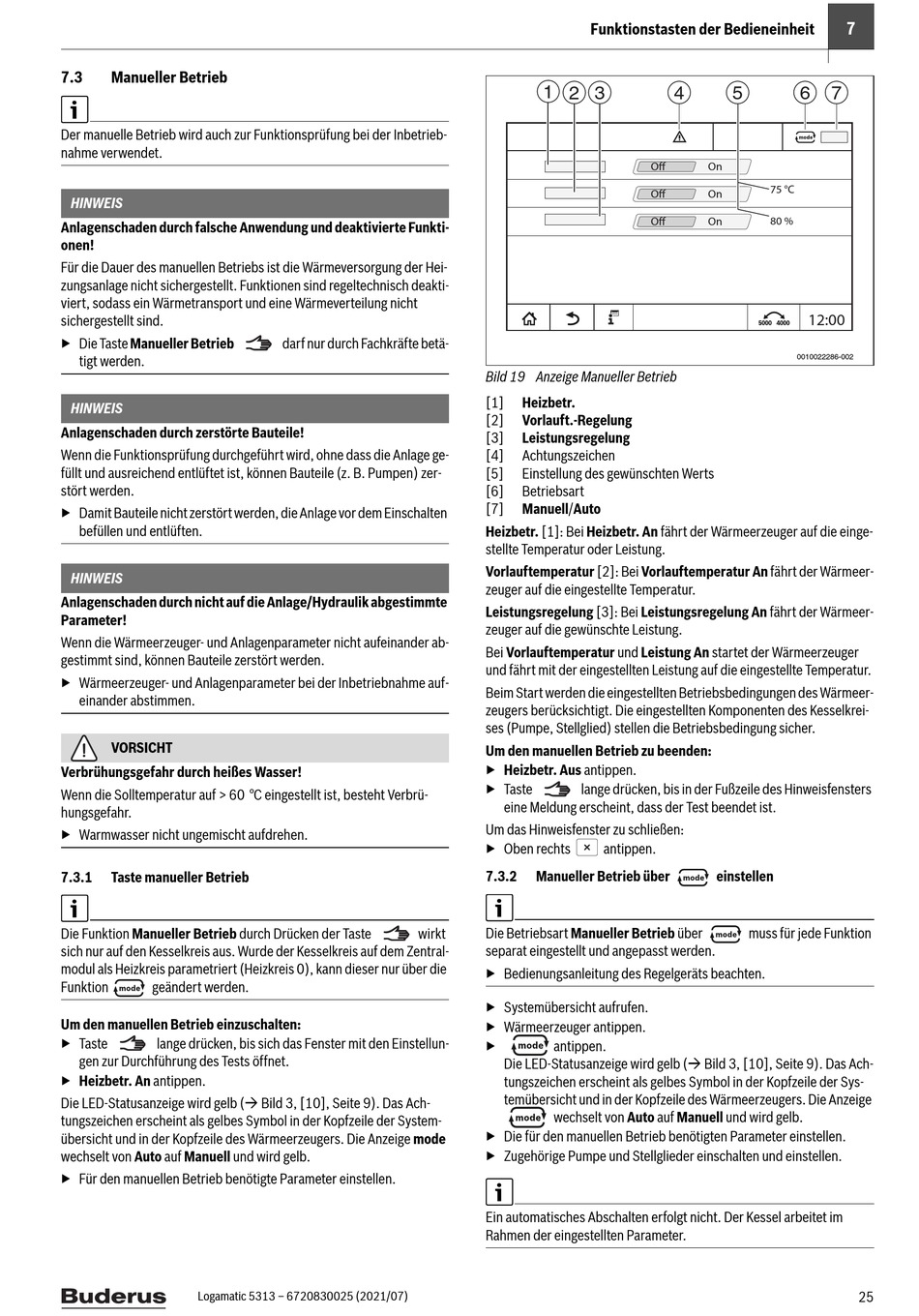

7.3

Manueller Betrieb

Der manuelle Betrieb wird auch zur Funktionsprüfung bei der Inbetrieb-
nahme verwendet.
HINWEIS
Anlagenschaden durch falsche Anwendung und deaktivierte Funkti-
onen!
Für die Dauer des manuellen Betriebs ist die Wärmeversorgung der Hei-
zungsanlage nicht sichergestellt. Funktionen sind regeltechnisch deakti-
viert, sodass ein Wärmetransport und eine Wärmeverteilung nicht
sichergestellt sind.
▶ Die Taste Manueller Betrieb
tigt werden.
HINWEIS
Anlagenschaden durch zerstörte Bauteile!
Wenn die Funktionsprüfung durchgeführt wird, ohne dass die Anlage ge-
füllt und ausreichend entlüftet ist, können Bauteile (z. B. Pumpen) zer-
stört werden.
▶ Damit Bauteile nicht zerstört werden, die Anlage vor dem Einschalten
befüllen und entlüften.
HINWEIS
Anlagenschaden durch nicht auf die Anlage/Hydraulik abgestimmte
Parameter!
Wenn die Wärmeerzeuger- und Anlagenparameter nicht aufeinander ab-
gestimmt sind, können Bauteile zerstört werden.
▶ Wärmeerzeuger- und Anlagenparameter bei der Inbetriebnahme auf-
einander abstimmen.
VORSICHT
Verbrühungsgefahr durch heißes Wasser!
Wenn die Solltemperatur auf > 60 °C eingestellt ist, besteht Verbrü-
hungsgefahr.
▶ Warmwasser nicht ungemischt aufdrehen.
7.3.1

Taste manueller Betrieb

Die Funktion Manueller Betrieb durch Drücken der Taste
sich nur auf den Kesselkreis aus. Wurde der Kesselkreis auf dem Zentral-
modul als Heizkreis parametriert (Heizkreis 0), kann dieser nur über die
Funktion geändert werden.
Um den manuellen Betrieb einzuschalten:
▶ Taste lange drücken, bis sich das Fenster mit den Einstellun-
gen zur Durchführung des Tests öffnet.
▶ Heizbetr. An antippen.
Die LED-Statusanzeige wird gelb ( Bild 3, [10], Seite 9). Das Ach-
tungszeichen erscheint als gelbes Symbol in der Kopfzeile der System-
übersicht und in der Kopfzeile des Wärmeerzeugers. Die Anzeige mode
wechselt von Auto auf Manuell und wird gelb.
▶ Für den manuellen Betrieb benötigte Parameter einstellen.
Logamatic 5313 – 6720830025 (2021/07)
darf nur durch Fachkräfte betä-
wirkt
Funktionstasten der Bedieneinheit
1
2 3
Off
Off
Off
Bild 19 Anzeige Manueller Betrieb
[1] Heizbetr.
[2] Vorlauft.-Regelung
[3] Leistungsregelung
[4] Achtungszeichen
[5] Einstellung des gewünschten Werts
[6] Betriebsart
[7] Manuell/Auto
Heizbetr. [1]: Bei Heizbetr. An fährt der Wärmeerzeuger auf die einge-
stellte Temperatur oder Leistung.
Vorlauftemperatur [2]: Bei Vorlauftemperatur An fährt der Wärmeer-
zeuger auf die eingestellte Temperatur.
Leistungsregelung [3]: Bei Leistungsregelung An fährt der Wärmeer-
zeuger auf die gewünschte Leistung.
Bei Vorlauftemperatur und Leistung An startet der Wärmeerzeuger
und fährt mit der eingestellten Leistung auf die eingestellte Temperatur.
Beim Start werden die eingestellten Betriebsbedingungen des Wärmeer-
zeugers berücksichtigt. Die eingestellten Komponenten des Kesselkrei-
ses (Pumpe, Stellglied) stellen die Betriebsbedingung sicher.
Um den manuellen Betrieb zu beenden:
▶ Heizbetr. Aus antippen.
▶ Taste lange drücken, bis in der Fußzeile des Hinweisfensters
eine Meldung erscheint, dass der Test beendet ist.
Um das Hinweisfenster zu schließen:
▶ Oben rechts antippen.
7.3.2 Manueller Betrieb über
Die Betriebsart Manueller Betrieb über
separat eingestellt und angepasst werden.
▶ Bedienungsanleitung des Regelgeräts beachten.
▶ Systemübersicht aufrufen.
▶ Wärmeerzeuger antippen.
▶ antippen.
Die LED-Statusanzeige wird gelb ( Bild 3, [10], Seite 9). Das Ach-
tungszeichen erscheint als gelbes Symbol in der Kopfzeile der Sys-
temübersicht und in der Kopfzeile des Wärmeerzeugers. Die Anzeige
wechselt von Auto auf Manuell und wird gelb.
▶ Die für den manuellen Betrieb benötigten Parameter einstellen.
▶ Zugehörige Pumpe und Stellglieder einschalten und einstellen.
Ein automatisches Abschalten erfolgt nicht. Der Kessel arbeitet im
Rahmen der eingestellten Parameter.
7
4 5 6 7
On
75 °C
On
On 80 %
12:00
0010022286-002
einstellen
muss für jede Funktion
