19 Informationen zum Hauptmenü Heizkreisdaten
19.1

Grundeinstellungen

In den Grundeinstellungen werden die grundsätzlichen Parameter für
den Heizkreis eingestellt. Entsprechend diesen Einstellungen werden
weitere Parameter ein- oder ausgeblendet.

19.1.1 Fernbedienung (Raumthermostat)

Wenn die LED ( Bild 34, [5]) leuchtet, ist ein Einstellen der Tempera-
tur über den Drehschalter und eine Umschaltung der Betriebsweise
nicht möglich. In diesem Fall werden die Temperaturen über die Vorein-
stellungen des Heizkreises vorgegeben.
Beispiel: Wenn bei einer Heizkurve Abschaltbetrieb eingestellt wurde,
erfolgt über die Tasten und den Drehschalter keine Änderung der Funkti-
on oder Temperatur.
Die Temperatur im Automatik Heizbetrieb wird durch den Drehschalter
bestimmt.
Die Temperatur im Automatik Absenkbetrieb wird durch die Delta-T-
Einstellung in der Fernbedienung bestimmt.
Die Betriebsarten Manuell Heizbetrieb und Manuell Absenkbetrieb
werden durch die Tasten auf der Fernbedienung bestimmt. Die Tempera-
turen sind mit denen des Automatikbetriebs identisch.
Die voreingestellten Werte in den Servicemenüs werden mit den Werten
der Fernbedienung überschrieben.
5
4
3
2

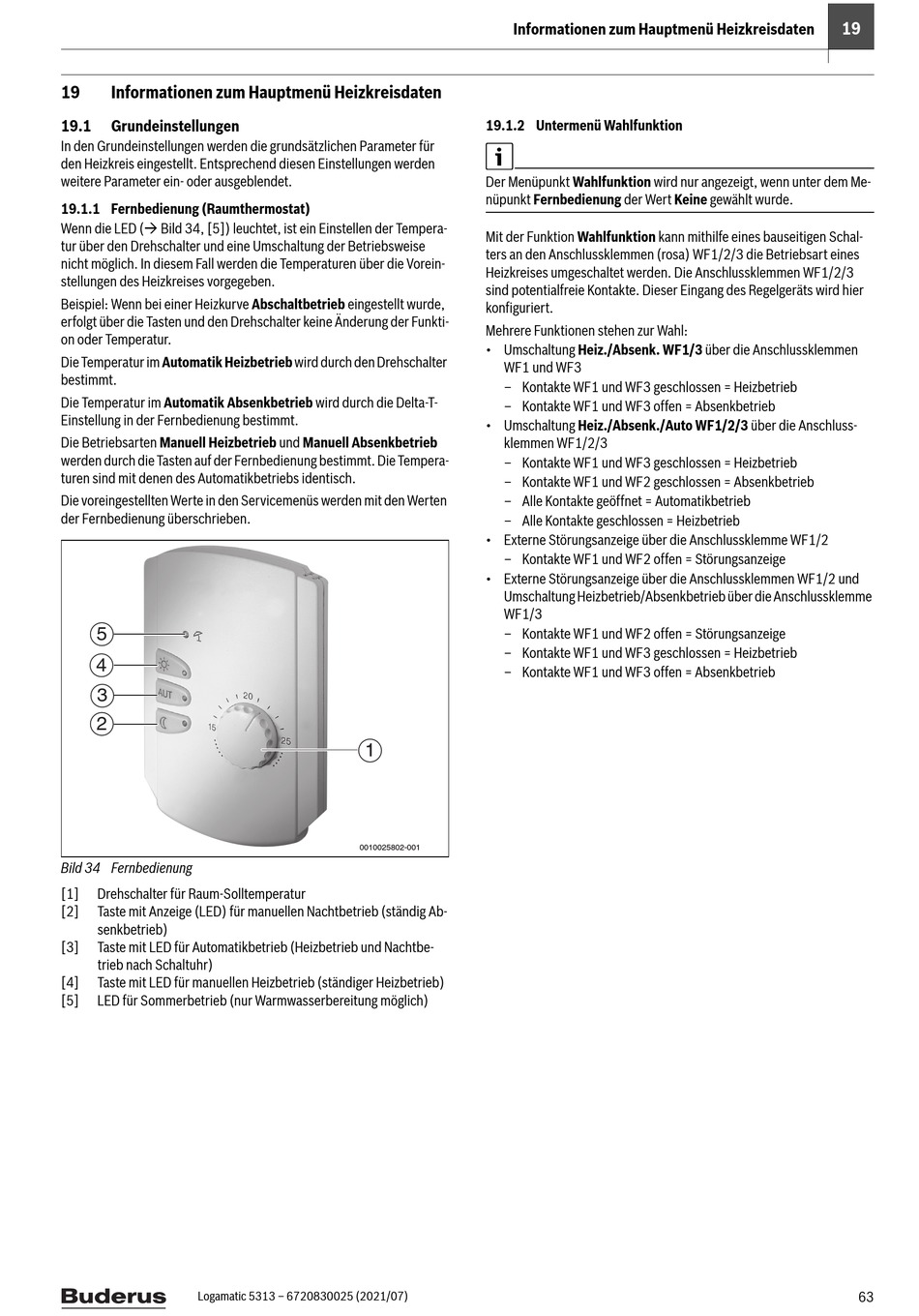

Bild 34 Fernbedienung
[1] Drehschalter für Raum-Solltemperatur
[2] Taste mit Anzeige (LED) für manuellen Nachtbetrieb (ständig Ab-
senkbetrieb)
[3] Taste mit LED für Automatikbetrieb (Heizbetrieb und Nachtbe-
trieb nach Schaltuhr)
[4] Taste mit LED für manuellen Heizbetrieb (ständiger Heizbetrieb)
[5] LED für Sommerbetrieb (nur Warmwasserbereitung möglich)
Logamatic 5313 – 6720830025 (2021/07)
Informationen zum Hauptmenü Heizkreisdaten
19.1.2 Untermenü Wahlfunktion
Der Menüpunkt Wahlfunktion wird nur angezeigt, wenn unter dem Me-
nüpunkt Fernbedienung der Wert Keine gewählt wurde.
Mit der Funktion Wahlfunktion kann mithilfe eines bauseitigen Schal-
ters an den Anschlussklemmen (rosa) WF1/2/3 die Betriebsart eines
Heizkreises umgeschaltet werden. Die Anschlussklemmen WF1/2/3
sind potentialfreie Kontakte. Dieser Eingang des Regelgeräts wird hier
konfiguriert.
Mehrere Funktionen stehen zur Wahl:
• Umschaltung Heiz./Absenk. WF1/3 über die Anschlussklemmen
WF1 und WF3
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF3 offen = Absenkbetrieb
• Umschaltung Heiz./Absenk./Auto WF1/2/3 über die Anschluss-
klemmen WF1/2/3
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF2 geschlossen = Absenkbetrieb
– Alle Kontakte geöffnet = Automatikbetrieb
– Alle Kontakte geschlossen = Heizbetrieb
• Externe Störungsanzeige über die Anschlussklemme WF1/2
– Kontakte WF1 und WF2 offen = Störungsanzeige
• Externe Störungsanzeige über die Anschlussklemmen WF1/2 und
Umschaltung Heizbetrieb/Absenkbetrieb über die Anschlussklemme
WF1/3
– Kontakte WF1 und WF2 offen = Störungsanzeige
– Kontakte WF1 und WF3 geschlossen = Heizbetrieb
– Kontakte WF1 und WF3 offen = Absenkbetrieb
1
