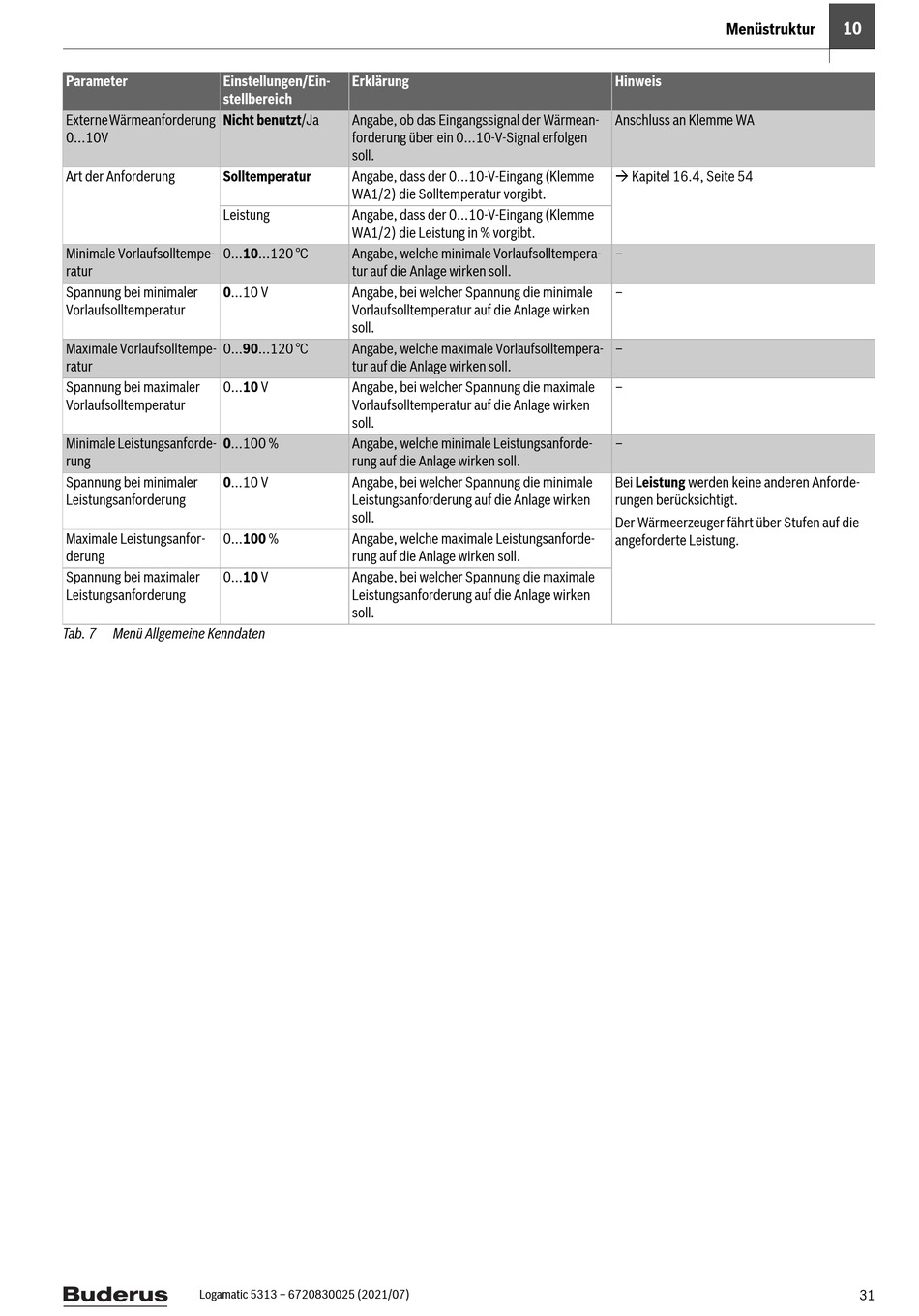

Buderus Logamatic 5313 Serviceanleitung Für Die Fachkraft Seite 31

Parameter Einstellungen/Ein-
stellbereich
Externe Wärmeanforderung Nicht benutzt/Ja
0...10V
Art der Anforderung Solltemperatur
Leistung
Minimale Vorlaufsolltempe- 0...10...120 °C
ratur
Spannung bei minimaler 0...10 V
Vorlaufsolltemperatur
Maximale Vorlaufsolltempe- 0...90...120 °C
ratur
Spannung bei maximaler 0...10 V
Vorlaufsolltemperatur
Minimale Leistungsanforde- 0...100 %
rung
Spannung bei minimaler 0...10 V
Leistungsanforderung
Maximale Leistungsanfor- 0...100 %
derung
Spannung bei maximaler 0...10 V
Leistungsanforderung
Tab. 7 Menü Allgemeine Kenndaten
Logamatic 5313 – 6720830025 (2021/07)
Erklärung
Angabe, ob das Eingangssignal der Wärmean-
forderung über ein 0...10-V-Signal erfolgen
soll.
Angabe, dass der 0...10-V-Eingang (Klemme
WA1/2) die Solltemperatur vorgibt.
Angabe, dass der 0...10-V-Eingang (Klemme
WA1/2) die Leistung in % vorgibt.
Angabe, welche minimale Vorlaufsolltempera-
tur auf die Anlage wirken soll.
Angabe, bei welcher Spannung die minimale
Vorlaufsolltemperatur auf die Anlage wirken
soll.
Angabe, welche maximale Vorlaufsolltempera-
tur auf die Anlage wirken soll.
Angabe, bei welcher Spannung die maximale
Vorlaufsolltemperatur auf die Anlage wirken
soll.
Angabe, welche minimale Leistungsanforde-
rung auf die Anlage wirken soll.
Angabe, bei welcher Spannung die minimale
Leistungsanforderung auf die Anlage wirken
soll.
Angabe, welche maximale Leistungsanforde-
rung auf die Anlage wirken soll.
Angabe, bei welcher Spannung die maximale
Leistungsanforderung auf die Anlage wirken
soll.
Menüstruktur
Hinweis
Anschluss an Klemme WA
 Kapitel 16.4, Seite 54
–
–
–
–
–
Bei Leistung werden keine anderen Anforde-
rungen berücksichtigt.
Der Wärmeerzeuger fährt über Stufen auf die
angeforderte Leistung.
