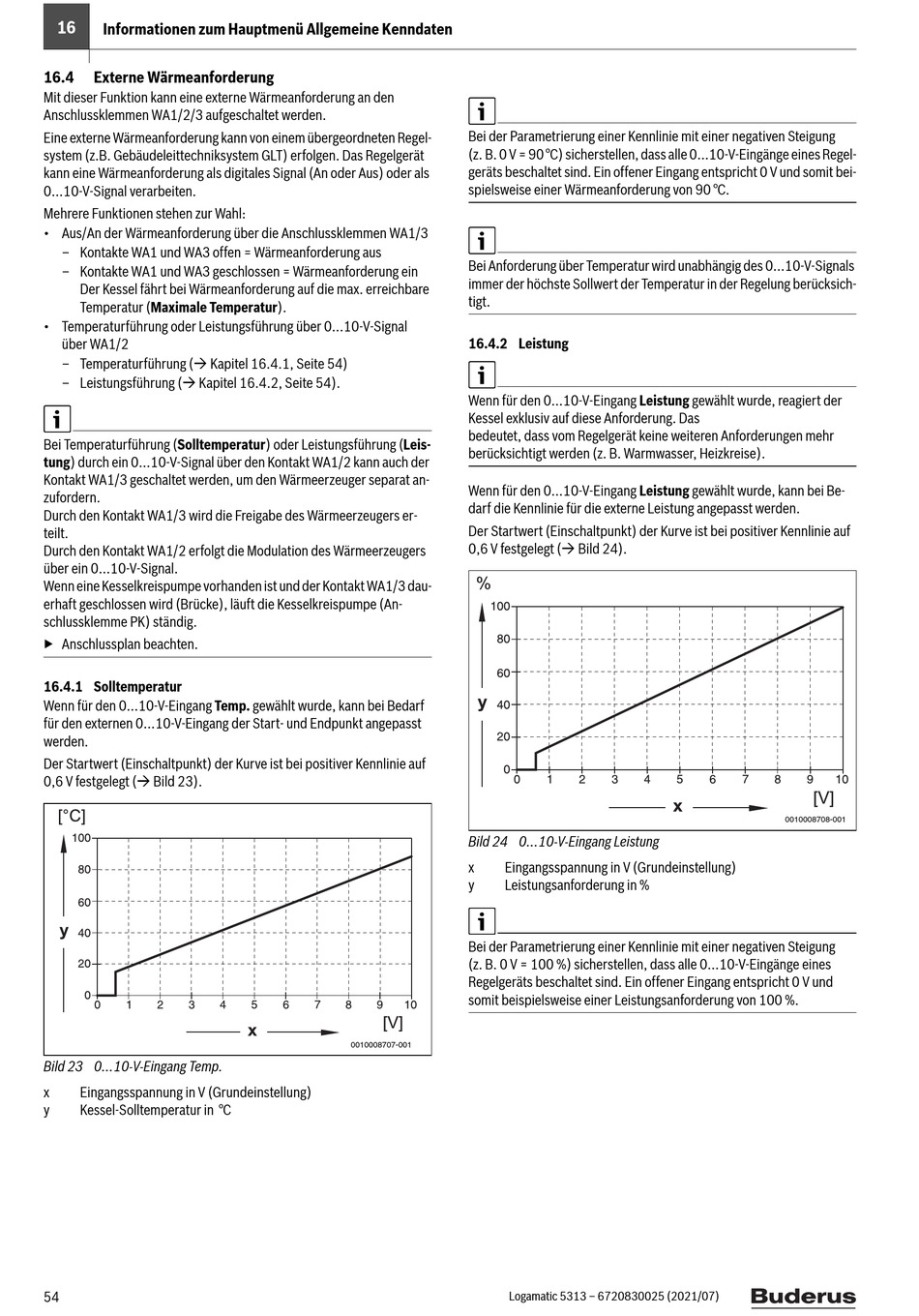

Informationen zum Hauptmenü Allgemeine Kenndaten
16.4 Externe Wärmeanforderung
Mit dieser Funktion kann eine externe Wärmeanforderung an den
Anschlussklemmen WA1/2/3 aufgeschaltet werden.
Eine externe Wärmeanforderung kann von einem übergeordneten Regel-
system (z.B. Gebäudeleittechniksystem GLT) erfolgen. Das Regelgerät
kann eine Wärmeanforderung als digitales Signal (An oder Aus) oder als
0...10-V-Signal verarbeiten.
Mehrere Funktionen stehen zur Wahl:
• Aus/An der Wärmeanforderung über die Anschlussklemmen WA1/3
– Kontakte WA1 und WA3 offen = Wärmeanforderung aus
– Kontakte WA1 und WA3 geschlossen = Wärmeanforderung ein
Der Kessel fährt bei Wärmeanforderung auf die max. erreichbare
Temperatur (Maximale Temperatur).
• Temperaturführung oder Leistungsführung über 0...10-V-Signal
über WA1/2
– Temperaturführung ( Kapitel 16.4.1, Seite 54)
– Leistungsführung ( Kapitel 16.4.2, Seite 54).
Bei Temperaturführung (Solltemperatur) oder Leistungsführung (Leis-
tung) durch ein 0...10-V-Signal über den Kontakt WA1/2 kann auch der
Kontakt WA1/3 geschaltet werden, um den Wärmeerzeuger separat an-
zufordern.
Durch den Kontakt WA1/3 wird die Freigabe des Wärmeerzeugers er-
teilt.
Durch den Kontakt WA1/2 erfolgt die Modulation des Wärmeerzeugers
über ein 0...10-V-Signal.
Wenn eine Kesselkreispumpe vorhanden ist und der Kontakt WA1/3 dau-
erhaft geschlossen wird (Brücke), läuft die Kesselkreispumpe (An-
schlussklemme PK) ständig.
▶ Anschlussplan beachten.

16.4.1 Solltemperatur

Wenn für den 0...10-V-Eingang Temp. gewählt wurde, kann bei Bedarf
für den externen 0...10-V-Eingang der Start- und Endpunkt angepasst
werden.
Der Startwert (Einschaltpunkt) der Kurve ist bei positiver Kennlinie auf
0,6 V festgelegt ( Bild 23).
Bild 23 0...10-V-Eingang Temp.
x Eingangsspannung in V (Grundeinstellung)
y Kessel-Solltemperatur in °C
54
Bei der Parametrierung einer Kennlinie mit einer negativen Steigung
(z. B. 0 V = 90 °C) sicherstellen, dass alle 0...10-V-Eingänge eines Regel-
geräts beschaltet sind. Ein offener Eingang entspricht 0 V und somit bei-
spielsweise einer Wärmeanforderung von 90 °C.
Bei Anforderung über Temperatur wird unabhängig des 0...10-V-Signals
immer der höchste Sollwert der Temperatur in der Regelung berücksich-
tigt.

16.4.2 Leistung

Wenn für den 0...10-V-Eingang Leistung gewählt wurde, reagiert der
Kessel exklusiv auf diese Anforderung. Das
bedeutet, dass vom Regelgerät keine weiteren Anforderungen mehr
berücksichtigt werden (z. B. Warmwasser, Heizkreise).
Wenn für den 0...10-V-Eingang Leistung gewählt wurde, kann bei Be-
darf die Kennlinie für die externe Leistung angepasst werden.
Der Startwert (Einschaltpunkt) der Kurve ist bei positiver Kennlinie auf
0,6 V festgelegt ( Bild 24).
Bild 24 0...10-V-Eingang Leistung
x Eingangsspannung in V (Grundeinstellung)
y Leistungsanforderung in %
Bei der Parametrierung einer Kennlinie mit einer negativen Steigung
(z. B. 0 V = 100 %) sicherstellen, dass alle 0...10-V-Eingänge eines
Regelgeräts beschaltet sind. Ein offener Eingang entspricht 0 V und
somit beispielsweise einer Leistungsanforderung von 100 %.
