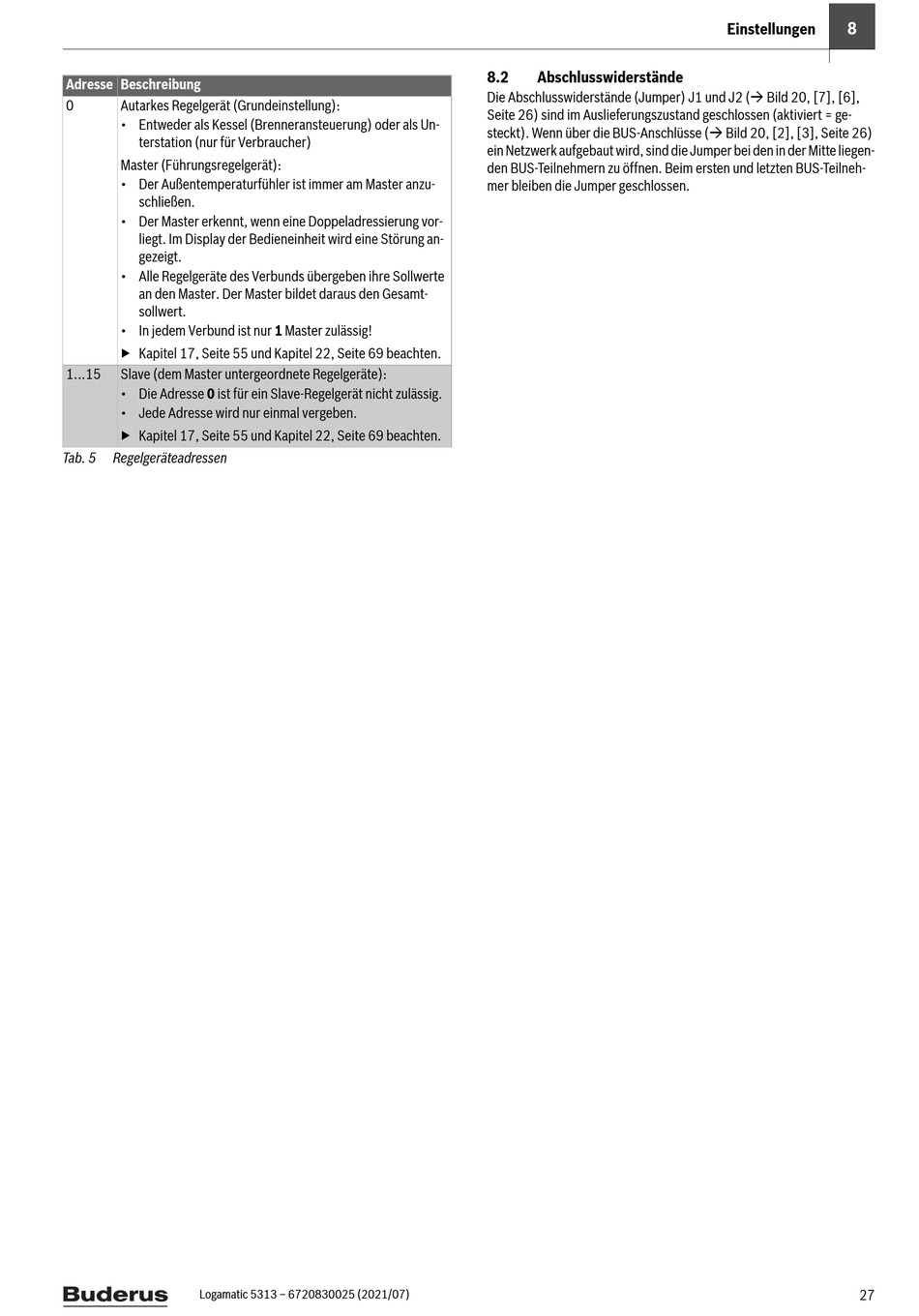

Adresse Beschreibung

0
Autarkes Regelgerät (Grundeinstellung):
• Entweder als Kessel (Brenneransteuerung) oder als Un-
terstation (nur für Verbraucher)
Master (Führungsregelgerät):
• Der Außentemperaturfühler ist immer am Master anzu-
schließen.
• Der Master erkennt, wenn eine Doppeladressierung vor-
liegt. Im Display der Bedieneinheit wird eine Störung an-
gezeigt.
• Alle Regelgeräte des Verbunds übergeben ihre Sollwerte
an den Master. Der Master bildet daraus den Gesamt-
sollwert.
• In jedem Verbund ist nur 1 Master zulässig!
▶ Kapitel 17, Seite 55 und Kapitel 22, Seite 69 beachten.
1...15
Slave (dem Master untergeordnete Regelgeräte):
• Die Adresse 0 ist für ein Slave-Regelgerät nicht zulässig.
• Jede Adresse wird nur einmal vergeben.
▶ Kapitel 17, Seite 55 und Kapitel 22, Seite 69 beachten.
Tab. 5
Regelgeräteadressen
Logamatic 5313 – 6720830025 (2021/07)
8.2
Abschlusswiderstände
Die Abschlusswiderstände (Jumper) J1 und J2 ( Bild 20, [7], [6],
Seite 26) sind im Auslieferungszustand geschlossen (aktiviert = ge-
steckt). Wenn über die BUS-Anschlüsse ( Bild 20, [2], [3], Seite 26)
ein Netzwerk aufgebaut wird, sind die Jumper bei den in der Mitte liegen-
den BUS-Teilnehmern zu öffnen. Beim ersten und letzten BUS-Teilneh-
mer bleiben die Jumper geschlossen.
8
Einstellungen
27
