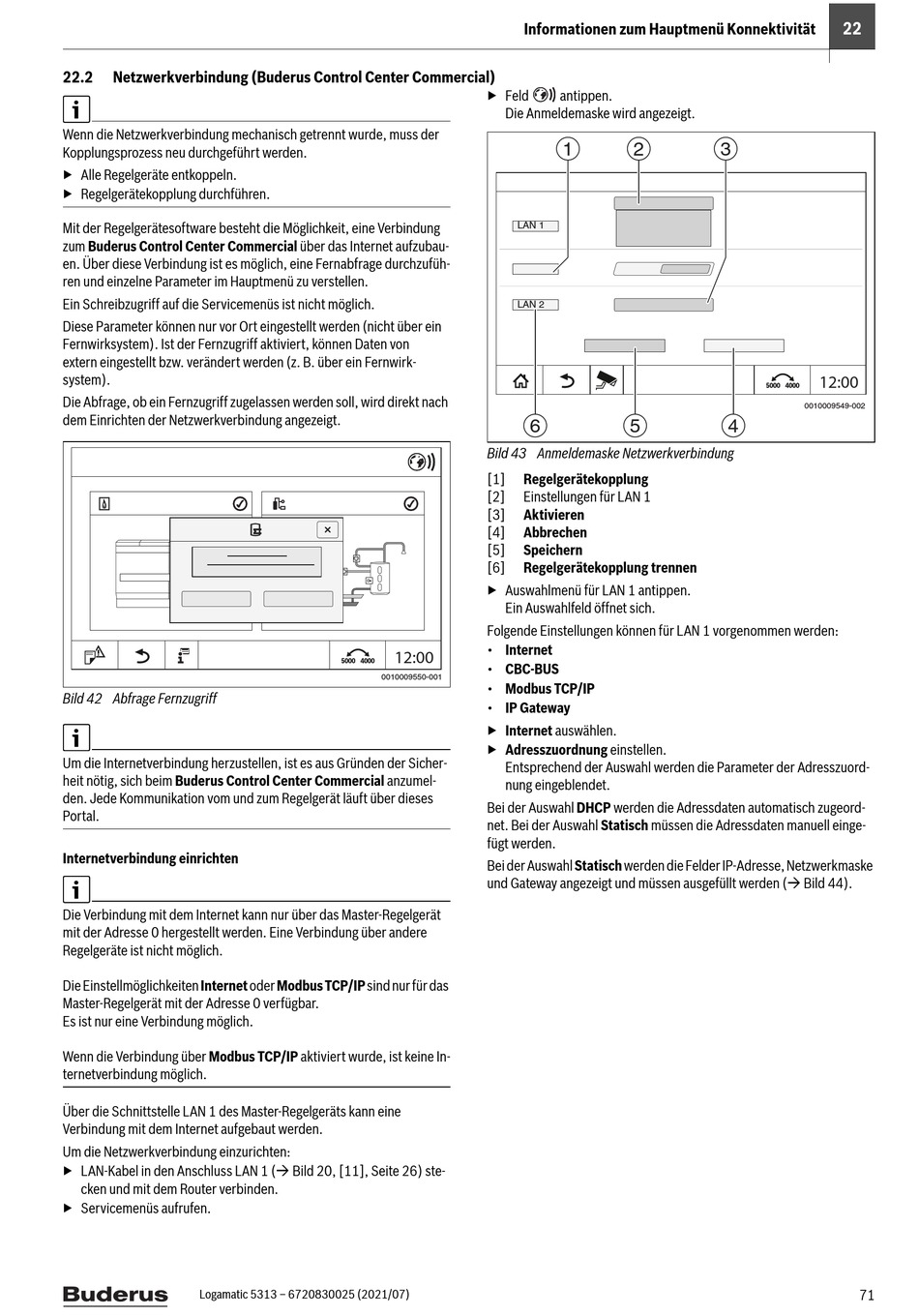

22.2

Netzwerkverbindung (Buderus Control Center Commercial)

Wenn die Netzwerkverbindung mechanisch getrennt wurde, muss der
Kopplungsprozess neu durchgeführt werden.
▶ Alle Regelgeräte entkoppeln.
▶ Regelgerätekopplung durchführen.
Mit der Regelgerätesoftware besteht die Möglichkeit, eine Verbindung
zum Buderus Control Center Commercial über das Internet aufzubau-
en. Über diese Verbindung ist es möglich, eine Fernabfrage durchzufüh-
ren und einzelne Parameter im Hauptmenü zu verstellen.
Ein Schreibzugriff auf die Servicemenüs ist nicht möglich.
Diese Parameter können nur vor Ort eingestellt werden (nicht über ein
Fernwirksystem). Ist der Fernzugriff aktiviert, können Daten von
extern eingestellt bzw. verändert werden (z. B. über ein Fernwirk-
system).
Die Abfrage, ob ein Fernzugriff zugelassen werden soll, wird direkt nach
dem Einrichten der Netzwerkverbindung angezeigt.
Bild 42 Abfrage Fernzugriff
Um die Internetverbindung herzustellen, ist es aus Gründen der Sicher-
heit nötig, sich beim Buderus Control Center Commercial anzumel-
den. Jede Kommunikation vom und zum Regelgerät läuft über dieses
Portal.
Internetverbindung einrichten
Die Verbindung mit dem Internet kann nur über das Master-Regelgerät
mit der Adresse 0 hergestellt werden. Eine Verbindung über andere
Regelgeräte ist nicht möglich.
Die Einstellmöglichkeiten Internet oder Modbus TCP/IP sind nur für das
Master-Regelgerät mit der Adresse 0 verfügbar.
Es ist nur eine Verbindung möglich.
Wenn die Verbindung über Modbus TCP/IP aktiviert wurde, ist keine In-
ternetverbindung möglich.
Über die Schnittstelle LAN 1 des Master-Regelgeräts kann eine
Verbindung mit dem Internet aufgebaut werden.
Um die Netzwerkverbindung einzurichten:
▶ LAN-Kabel in den Anschluss LAN 1 ( Bild 20, [11], Seite 26) ste-
cken und mit dem Router verbinden.
▶ Servicemenüs aufrufen.
Logamatic 5313 – 6720830025 (2021/07)
Informationen zum Hauptmenü Konnektivität
▶ Feld
Die Anmeldemaske wird angezeigt.
LAN 1
LAN 2
6
Bild 43 Anmeldemaske Netzwerkverbindung
[1] Regelgerätekopplung
[2] Einstellungen für LAN 1
[3] Aktivieren
[4] Abbrechen
[5] Speichern
[6] Regelgerätekopplung trennen
▶ Auswahlmenü für LAN 1 antippen.
Ein Auswahlfeld öffnet sich.
Folgende Einstellungen können für LAN 1 vorgenommen werden:
• Internet
12:00
• CBC-BUS
0010009550-001

• Modbus TCP/IP

• IP Gateway
▶ Internet auswählen.
▶ Adresszuordnung einstellen.
Entsprechend der Auswahl werden die Parameter der Adresszuord-
nung eingeblendet.
Bei der Auswahl DHCP werden die Adressdaten automatisch zugeord-
net. Bei der Auswahl Statisch müssen die Adressdaten manuell einge-
fügt werden.
Bei der Auswahl Statisch werden die Felder IP-Adresse, Netzwerkmaske
und Gateway angezeigt und müssen ausgefüllt werden ( Bild 44).
antippen.
1 2 3
5 4
22
12:00
0010009549-002
