25 Informationen zum Hauptmenü Monitordaten
Die Werte des Menüs werden durch Antippen des Symbols
fen.
Die hier beschriebenen Menüs beziehen sich nur auf das Regelgerät mit
den eingesetzten Modulen FM-MM, FM-MW und FM-SI.
Die angezeigten Monitordaten sind abhängig von den Einstellungen, den
eingebauten Modulen und vom Wärmeerzeuger.
Mit dem Menü Monitordaten werden die Soll- und Istwerte angezeigt.
Um das Menü Monitordaten aufzurufen:
▶ Im Servicemenü das Symbol
▶ Den gewünschten Bereich antippen.
Die möglichen Monitordaten werden in der Übersicht angezeigt.
1 2 3
8

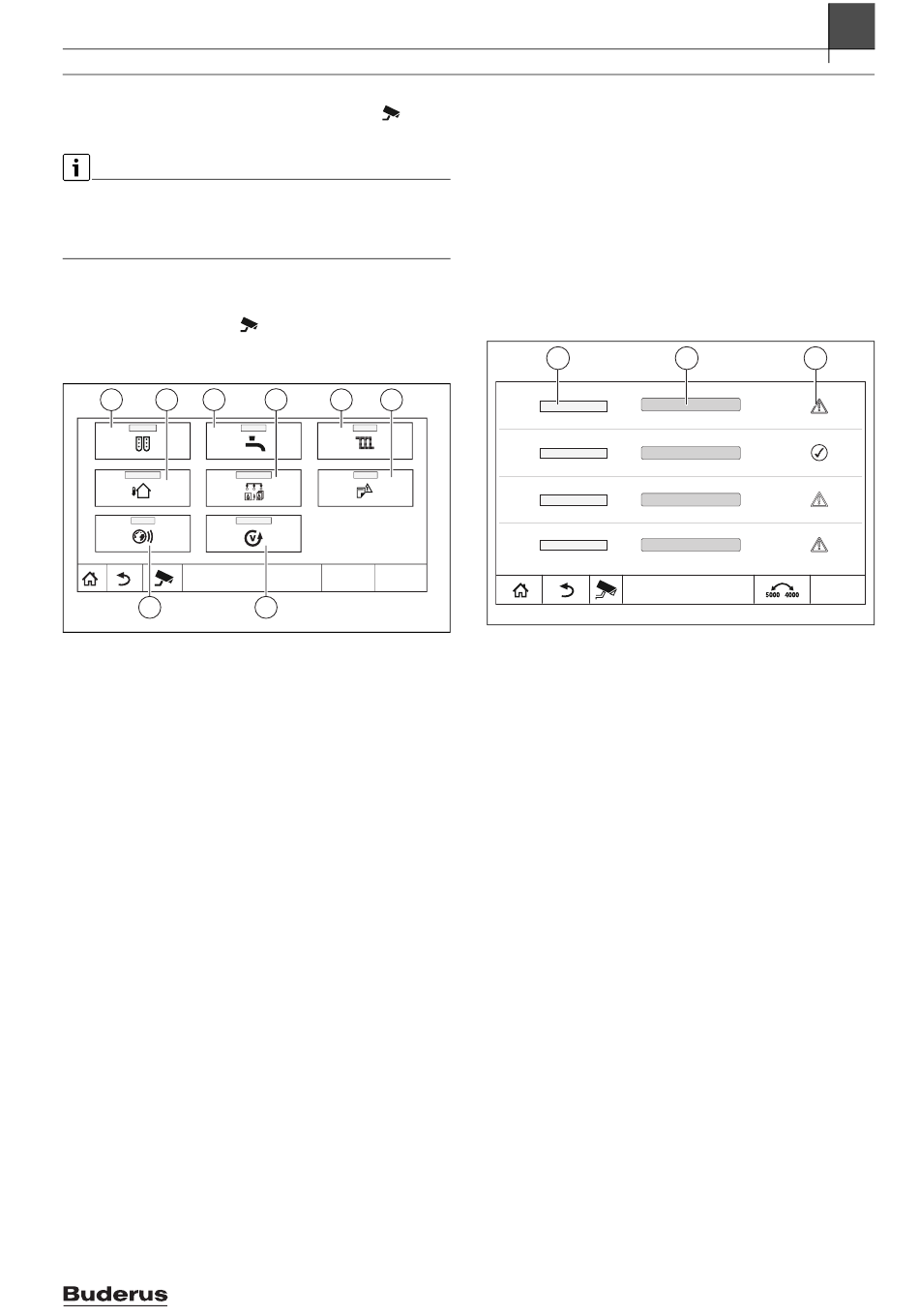

Bild 50 Übersicht Infomenü (Beispiel)
[1] Modulkonfiguration
[2] Außentemperatur
[3] Warmwasser
[4] Wärmeerzeugung
[5] Heizkreisdaten
[6] Störungshistorie
[7] Version
[8] Konnektivität
Je nach Bereich werden z. B. folgende Informationen angezeigt:
• Zustand der Sicherheitseinrichtungen
• Temperaturen
• Betriebsarten
• Betriebsstunden
• Störungen
• Soll- und Istwerte
Logamatic 5313 – 6720830025 (2021/07)
aufgeru-
antippen.
4 5 6
12:00
7
0010023412-003
Informationen zum Hauptmenü Monitordaten
25.1 Untermenü SI-Monitordaten
Entsprechend der gewählten Einstellung wird die Meldung als Fehler
oder Betriebsstatus angezeigt. Die Anzeige erfolgt im Menü Monitorda-
ten > Wärmeerzeugung > FM-SI.
• Grüner Haken
Die angeschlossene Sicherheitseinrichtung ist in Ordnung.
• Gelbes Dreieck
Die angeschlossene Sicherheitseinrichtung hat ausgelöst und es
wird keine Störmeldung generiert (Betriebsstatus).
• Rotes Dreieck
Die angeschlossene Sicherheitseinrichtung hat ausgelöst und es
wird eine Störmeldung generiert.
1
Bild 51 Untermenü SI-Monitordaten
[1] Eingang Sicherheitseinrichtung
[2] Bezeichnung Sicherheitseinrichtung
[3] Status Störmeldung oder Betriebsmeldung
25
2 3
12:00
0010009253-001
