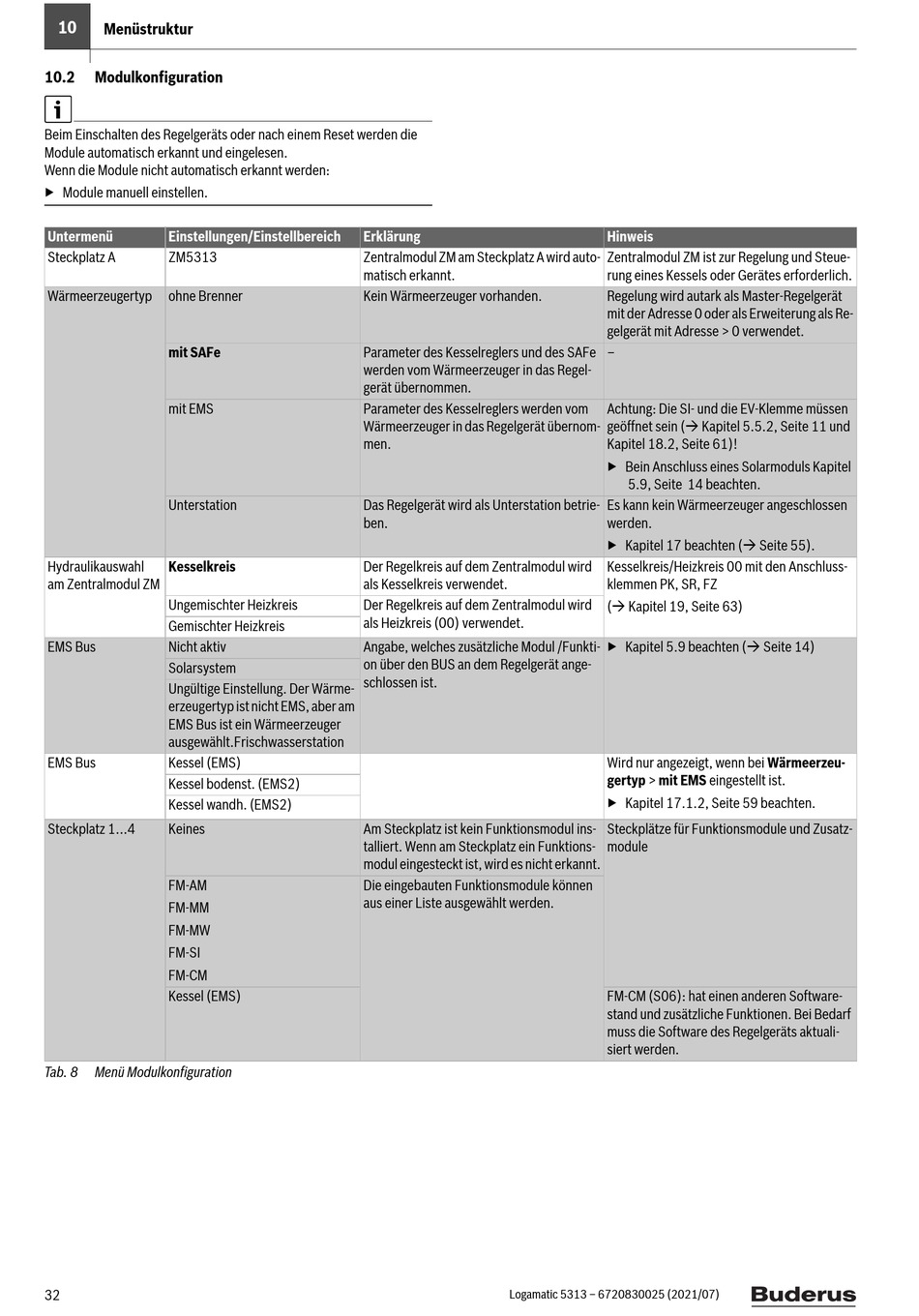

10
Menüstruktur
10.2

Modulkonfiguration

Beim Einschalten des Regelgeräts oder nach einem Reset werden die
Module automatisch erkannt und eingelesen.
Wenn die Module nicht automatisch erkannt werden:
▶ Module manuell einstellen.
Untermenü Einstellungen/Einstellbereich
Steckplatz A ZM5313
Wärmeerzeugertyp ohne Brenner
mit SAFe
mit EMS
Unterstation
Hydraulikauswahl Kesselkreis
am Zentralmodul ZM
Ungemischter Heizkreis
Gemischter Heizkreis
EMS Bus Nicht aktiv
Solarsystem
Ungültige Einstellung. Der Wärme-
erzeugertyp ist nicht EMS, aber am
EMS Bus ist ein Wärmeerzeuger
ausgewählt.Frischwasserstation
EMS Bus Kessel (EMS)
Kessel bodenst. (EMS2)
Kessel wandh. (EMS2)
Steckplatz 1...4 Keines
FM-AM
FM-MM
FM-MW
FM-SI
FM-CM
Kessel (EMS)
Tab. 8 Menü Modulkonfiguration
32
Erklärung
Zentralmodul ZM am Steckplatz A wird auto-
matisch erkannt.
Kein Wärmeerzeuger vorhanden.
Parameter des Kesselreglers und des SAFe
werden vom Wärmeerzeuger in das Regel-
gerät übernommen.
Parameter des Kesselreglers werden vom
Wärmeerzeuger in das Regelgerät übernom-
men.
Das Regelgerät wird als Unterstation betrie-
ben.
Der Regelkreis auf dem Zentralmodul wird
als Kesselkreis verwendet.
Der Regelkreis auf dem Zentralmodul wird
als Heizkreis (00) verwendet.
Angabe, welches zusätzliche Modul /Funkti-
on über den BUS an dem Regelgerät ange-
schlossen ist.
Am Steckplatz ist kein Funktionsmodul ins-
talliert. Wenn am Steckplatz ein Funktions-
modul eingesteckt ist, wird es nicht erkannt.
Die eingebauten Funktionsmodule können
aus einer Liste ausgewählt werden.
Logamatic 5313 – 6720830025 (2021/07)
Hinweis
Zentralmodul ZM ist zur Regelung und Steue-
rung eines Kessels oder Gerätes erforderlich.
Regelung wird autark als Master-Regelgerät
mit der Adresse 0 oder als Erweiterung als Re-
gelgerät mit Adresse > 0 verwendet.
–
Achtung: Die SI- und die EV-Klemme müssen
geöffnet sein ( Kapitel 5.5.2, Seite 11 und
Kapitel 18.2, Seite 61)!
▶ Bein Anschluss eines Solarmoduls Kapitel
5.9, Seite 14 beachten.
Es kann kein Wärmeerzeuger angeschlossen
werden.
▶ Kapitel 17 beachten ( Seite 55).
Kesselkreis/Heizkreis 00 mit den Anschluss-
klemmen PK, SR, FZ
( Kapitel 19, Seite 63)
▶ Kapitel 5.9 beachten ( Seite 14)
Wird nur angezeigt, wenn bei Wärmeerzeu-
gertyp > mit EMS eingestellt ist.
▶ Kapitel 17.1.2, Seite 59 beachten.
Steckplätze für Funktionsmodule und Zusatz-
module
FM-CM (S06): hat einen anderen Software-
stand und zusätzliche Funktionen. Bei Bedarf
muss die Software des Regelgeräts aktuali-
siert werden.
