5.10 Anschluss externer Sicherheitseinrichtungen an der
Anschlussklemme SI 17/18/N/PE
HINWEIS
Geräteschaden durch falschen Anschluss!
Falscher Anschluss der Sicherheitseinrichtung kann zur Zerstörung des
Regelgeräts führen.
▶ Vor dem Anschluss von Sicherheitseinrichtungen deren Klemmenbe-
legung prüfen.
▶ Kodierung bei vorgefertigten Anschlüssen mit Steckern:
Kodierung nicht entfernen.
▶ Schaltplan der Sicherheitseinrichtung und des Regelgeräts beach-
ten.
SI
18 17 N
2 3
1

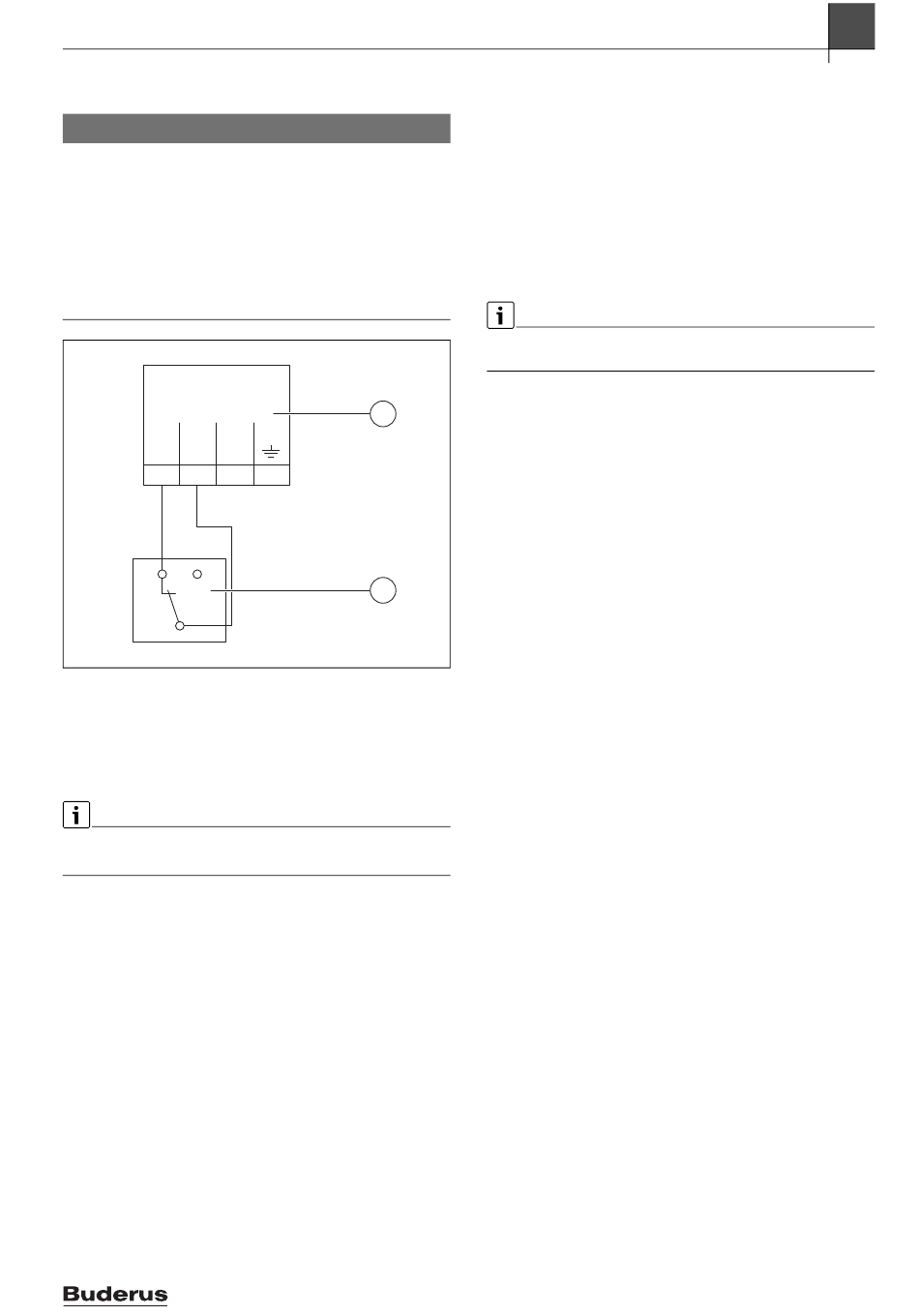

Bild 6 Externe Sicherheitseinrichtung anschließen
[1] Anschlüsse Regelgerät
[2] Externe Sicherheitseinrichtung
Wenn Sicherheitseinrichtungen an Anschlussklemme 17/18 des Regel-
geräts angeschlossen werden:
▶ Brücke an Anschlussklemme 17/18 entfernen.
Bei vorgefertigten Anschlüssen mit Steckern:
▶ Stecker entfernen und Drähte direkt anschließen.
▶ Drähte nach Bild 6 und Anschlussplan anschließen.
▶ Eingang der Sicherheitseinrichtung an Anschlussklemme 17 des Re-
gelgeräts anschließen.
▶ Ausgang der Sicherheitseinrichtung (Öffnerkontakt) an Anschluss-
klemme 18 des Regelgeräts anschließen.
Wenn die Sicherheitseinrichtung einen Wechselkontakt hat (alte Klem-
me 19), muss der Draht des Schließerkontakts isoliert werden und darf
nicht aufgelegt werden.
Logamatic 5313 – 6720830025 (2021/07)
5.11

Fernbedienung

Wenn für den Heizkreis eine Fernbedienung vorgesehen wird, ist diese
an den Anschlussklemmen BF anzuschließen.
▶ Kapitel 19.1.1 auf Seite 63 beachten.
▶ Montageanleitung beachten.
5.12

Abgassperrklappe/Zuluftklappe

Der Anschluss einer motorisch gesteuerten Abgasklappe oder einer mo-
torisch gesteuerten Zuluftklappe ist am Regelgerät an der Anschluss-
klemme AG möglich. Motorisch gesteuerte Klappen müssen mit einem
Endschalter ausgestattet sein. Die Laufzeit der Klappe darf maximal
360 Sekunden betragen.
Handgesteuerte Klappen, die den Abgasweg verschließen oder die Ver-
brennungsluftzufuhr behindern, sind nicht zulässig.
Um eine Klappe anzuschließen:
1
▶ Brücke entfernen.
▶ Anschluss der Klappe an die Anschlussklemme:
Anschlussklemme 5 = Spannung für Klappe auf
Anschlussklemme 6 = Spannung für Klappe zu
Anschlussklemme 4 = N
Anschlussklemme 7 = Meldung Klappe geöffnet
• Bei Brenneranforderung öffnet die Klappe.
• Erfolgt keine Rückmeldung (innerhalb von 360 Sekunden), dass die
Klappe geöffnet ist, so geht die Regelung in eine verriegelnde Stö-
rung. Die Störungsanzeige Keine Rückmeldung der Abgasklappe
2
(Code 2016) erfolgt.
• Entfällt das Rückmeldesignal während der Brennerlaufzeit, so geht
die Regelung in eine verriegelnde Störung. Die Störungsanzeige Kei-
ne Rückmeldung der Abgasklappe (Code 2017) erfolgt.
0010029557-001
• Entfällt die Brenneranforderung, schließt die Klappe.
5.13

Anschluss VES-Entsalzungsmodul

▶ Kapitel 18.4, Seite 61 beachten.
5.14

Anschluss HSM plus Hydraulikmodul

▶ Kapitel 18.5, Seite 62, beachten.
5.15

Andere Verbindungen

Je nach Funktion der Module müssen andere Verbindungen hergestellt
werden.
▶ Unterlagen und Anschlusspläne der installierten Module beachten!
Funktionsmodul UM10
Es darf kein UM10 in einer Heizungsanlage installiert werden, wenn die
Ansteuerung des Wärmeerzeugers über das ZM5313 erfolgt. Das
ZM5313 übernimmt die UM10-Funktionalität.
